产品概述：
YQ980011型过滤活塞式流量控制阀是一种稳定后流量于设定值的自控阀门。这种稳定不爱阀前供水系统流量及压力变化的影响.然而当阀前流量小于设定值时，主阀全开， 不会增加流量。
产品特点:
主要技术参数：
|
公称压力PN (MPa) |
1.6 |
2.5 |
|
公称通径DN (mm) |
40 50 65 80 100 150 200 250 300 |
|
|
强度试验压力:(MPa) |
2.40 |
3.75 |
|
密封试验压力:(MPa) |
1.76 |
2.75 |
|
流量调节范围 |
05 ～ 5m/S |
|
|
适用温度 |
0 ～ 100℃ |
|
|
环境温度 |
-30 ～ 350℃ |
|
|
适用介质 |
水 |
|
工作原理：
由比托管传递压差信号给流导阀, 限流阀和针阀执行两路控控制. 来控制主阀活塞上腔的压力. 通过限流导阀调节摞栓的调节. 使阀后流量达到设定值; 活塞下腔有节流孔与下游相通. 可绶冲阀门的关闭, 主阀两端压力差是阀门启. 闭的驱动能源.
主要用于空调. 给排水. 消防和各类工矿企业等供水管网口需要过滤而且对流量实现控制的场所和工况。

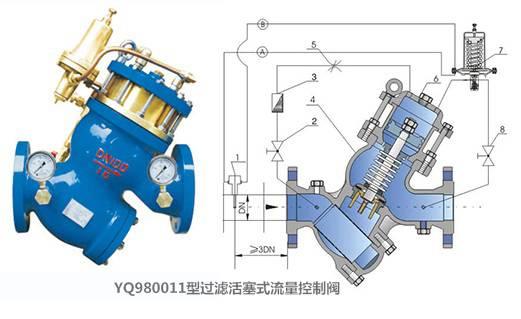

结构及连接尺寸参数；
1.毕托管 2.球阀 3.过滤器 4.主阀 5.针阀 6.开度指示器 7.限流导阀 8.球阀
|
DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
|
L |
250 |
280 |
335 |
380 |
425 |
480 |
750 |
660 |
740 |
810 |
860 |
