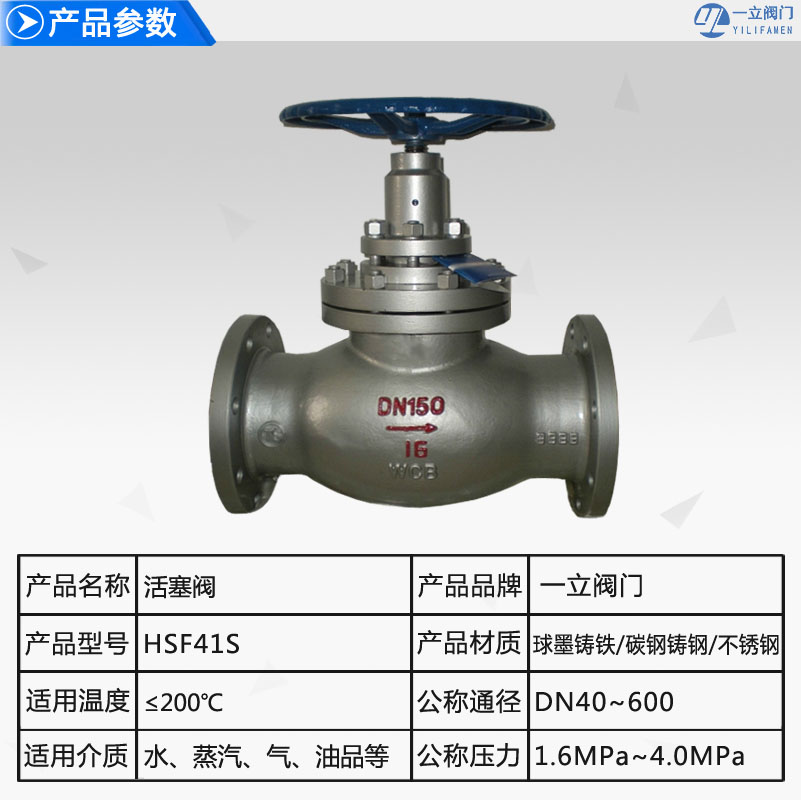

HSF41S活塞阀

  • 产品简介: 活塞阀 是建立在柱塞阀原有基础上开发的一种新产品,,该阀门由一个不锈钢缸套,一个活塞、活塞环及一个密封圈组成,密封接触面包括缸套之内表面及相应活塞环之外表面
  • 咨询热线:0577-67313796
  • 产品详情




产品简介:
活塞阀是建立在柱塞阀原有基础上开发的一种新产品,,该阀门由一个不锈钢缸套,一个活塞、活塞环及一个密封圈组成,密封接触面包括缸套之内表面及相应活塞环之外表面与密封圈之内垂直表面及相应阀杆之外表面与相比较,密封面积更大,这是活塞密封性能特佳原因之一。

产品说明:
安装尺寸与柱塞阀、截止阀、阐阀相同,此活塞又用于各种行业500℃以下水、蒸汽、油及具有粘性等介质的管网上。活塞环、密封圈是活塞,由一种回弹性好、耐磨性高、摩擦系数小的高分子特种复合材料组成。主要含有,高质弹性石墨,通常适用温度-10℃-250℃,如果需500℃可另作配方。

产品特点:
阀杆支架采用了封闭式的设计,不论阀开或关的位置,阀杆下半端总是全基藏在阀杆支架内,不受空气中的灰尘及其它物质的污染更有效的保证部位的密封性能。
(1)、避免杂质伤害,延长阀的寿命:阀杆支架采用了封闭式的设计,不论阀开或关的位置,阀杆下半端总是全基藏在阀杆支架内,不受空气中的灰尘及其它物质的污染更有效的保证部位的密封性能。
(2)、不受媒介的流刷:当开启活塞阀时,活塞环随着活塞上升而移位到阀腔上,这样就可以免除活塞环不受介质的冲蚀。
(3)、启闭灵活:活塞阀缩小了柱塞上端的直径,改变了以前柱塞阀媒介对柱塞推力大的缺点,同时减小了摩擦力,升降机构采用阀杆与铜套配合,而铜套上、下各安装一套止推轴承,减小阀门启闭力矩。
(4)、维护、检修极为简单:活塞阀确保开启万次无渗漏,如果长期使用,活塞环、密封圈过度磨损,则可卸下活塞,拆开上、下盖,更换密封环,并拧紧螺栓,或更换密封圈。
(5)、HSF41S美标法兰活塞阀互换性强:活塞阀的安装尺寸与柱塞阀、截止阀、阐阀相同,此活塞阀又用于各种行业500℃以下水、蒸汽、油及具有粘性等介质的管网上。活塞环、密封圈是活塞阀的xin脏,由一种回弹性好、耐磨性高、摩擦系数小的高分子特种复合材料组成。主要含有四氟乙烯,高质弹性石墨,通常适用温度-10℃-250℃,如果需500℃可另作配方。

主要技术参数:


产品名称
活塞阀
产品型号
HSF41S
公称通径
DN40-600
压力范围
1.6-4.0MPa
阀体材质
铸铁丨铸钢丨不锈钢[304L/R、316L/R]

型号规格

公称压力
PN(MPa)

试验压力 ps(MPa)

使用温度
≤(℃)

适用介质

壳体

密封

HSF41 H-FX-16C

1.6

2.4

1.76
(气密)
O.6

180-320℃

水、蒸汽、气、油品等

HSF41H-PPL-16P

280-320℃

HSF41W-FX-16P

180-320℃

水、蒸汽、气、油品等弱腐蚀介质类

HSF41W-PPL-16R

280-320℃

硝、醋酸类

HSF41W-SF-16R3

150-200℃

尿素等强腐蚀介质类

HSF41H-PTEF-16C

180-200℃

水蒸汽油品等

HSF41H-S×-16Z

120-180℃

水蒸汽、气等 (不耐油)


性能规范:

产品型号 主要技术性能 阀门材料
通径(dn) 公称压力 适用介质 适用温度(℃) 阀体、阀盖、支架 活塞盖、阀杆、活塞、缸套 活塞环、密封圈 阀杆螺母
hsf41s-16 40-300 10 水、蒸汽、气、油品等 ≤200 ht200 1cr18ni9ti 8202 黄铜
hsf41s-16(z) 40-300 16
hsf41s-16(j) 40-200
hsf41s16c(j) 40-450
hsf41s-25c(j) 40-450
hsf41s-40c(j) 40-450 40
hsf41s-25q(j) 40-450 25 1cr18ni9ti
hsf41s-16p、16r(j) 40-450 16
hsf41s-25p、25r(j) 40-450 25
hsf41s-40p、40r(j) 40-450 40
零部件材料:

型号规格

通径
DN(mm)

试验压力 PN (MPa)
(1.6-6.4)

主要技术性能

阀门材料选用

壳体

密封

适用
介质

适用
温度
(℃)

阀体
阀盖
机架

活塞盖

阀杆
活塞

缸套
堆焊

垫料

丝杆
螺母

活塞盖
螺栓
弹垫

手轮

HSFJ41H HSFZ41H

40-600

2.4
3.75
6.0

1.76
2.75
4.4
(气密0.6)


蒸汽

油品
酸类等

120-
380

WCB
HT200
QT450-10
304
316
316L

WCB
304
316
316L

2Cr13
304
316
316L

A102
(308)
(Y)合金

金属
不锈钢
缠绕
石墨


H62

1Cr18Ni9Ti
(304)

灰铸铁
马钢



主要外形尺寸 (法兰连接尺寸:PN10、16、25按JB/T78-94标准):

公称压力  PN(MPa)

公称通径
DN(mm)

尺 寸(mm)

重量
(kg)

L

D

D1

D2



Z-φd

H

H1

D0

2.5

40

200

145

110

85

18

4-φ18

200

240

160

13

50

250

160

125

100

20

4-φ18

215

255

180

18

65

265

180

145

120

22

4-φ18

255

315

200

28

80

280

195

160

135

22

8-φ18

295

375

240

41

100

300

230

190

160

24

8-φ23

330

415

280

55

125

325

270

220

188

8

8-φ25

350

425

320

90

150

350

300

250

218

30

8-φ25

420

520

350

100

200

400

360

310

278

34

12-φ25

530

650

450

165

250

450

425

370

332

36

12-φ30

560

700

500

238

300

500

485

430

390

40

16-φ30

670

850

550

300

350

550

550

490

448

44

16-φ34

680

870

600

585

400

600

610

550

505

48

16-φ34

820

1040

700

745
