产品应用：

YDF气动陶瓷圆顶阀适用于通过松散、干燥、非粘性、可流动的固体物料密封输送系统，特别是发电厂的灰渣系统。圆顶阀的关闭由半球形阀芯和可冲气的橡胶密封圈来实现，阀门的开启和关闭在无压力状态下进行，并采用气电联合控制，通过阀芯的远程控制。该阀门具有开启灵活，使用寿命长的特点。


产品特点：

   1.YDF气动陶瓷圆顶阀采用直通式，单向密封和正心结构,开启时球与阀座相脱离,流道直通,不会出现卡、堵现象。

   2.开关轻便，启闭时球面与密封座脱离，无任何接触、扭矩小、转动灵活。启闭时半球阀与阀座的剪切作用，因陶瓷具有的自洁性及自润滑性，能切去密封面上的结垢及粘连物，能保持密封严紧。

   3.密封面的正心结构使球面能自动补偿磨损，保持阀门的密封性能，使用寿命长，安全可靠。

   4.阀门属于硬密封结构，密封副是耐磨陶瓷，具坚硬的耐磨性和耐腐蚀性。

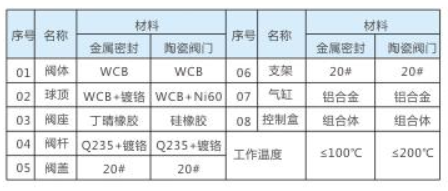

主要零部件材料：

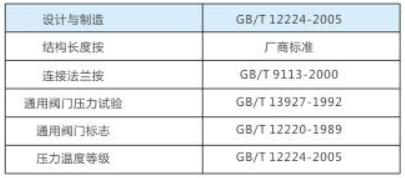

设计参数：

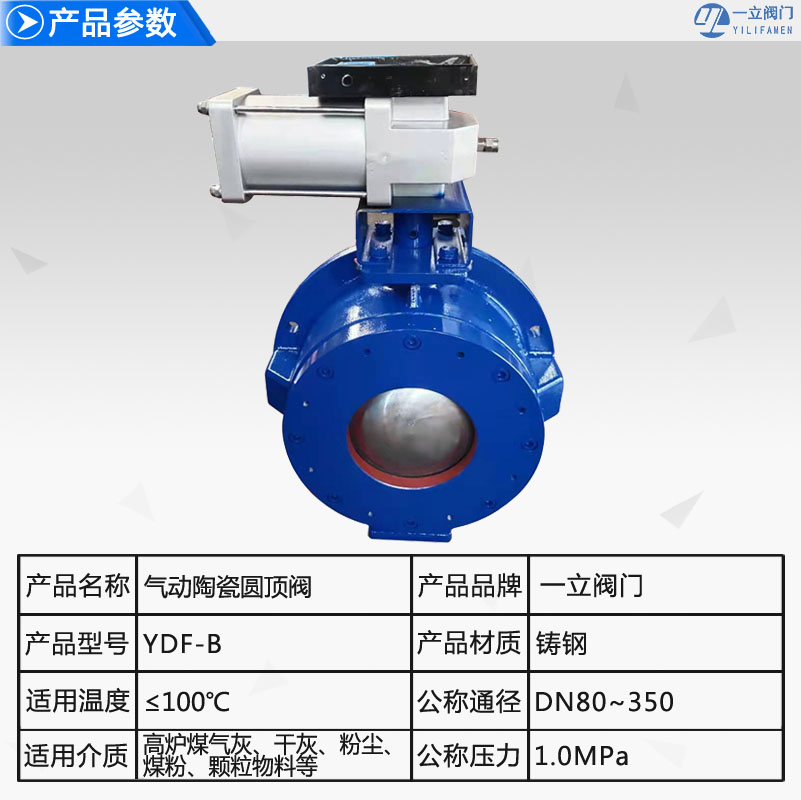

主要性能规范：

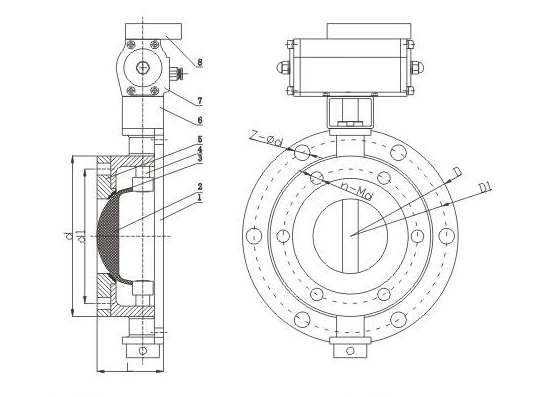

结构图：

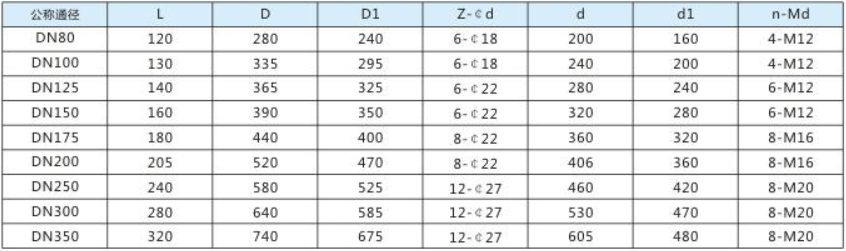

连接尺寸：
