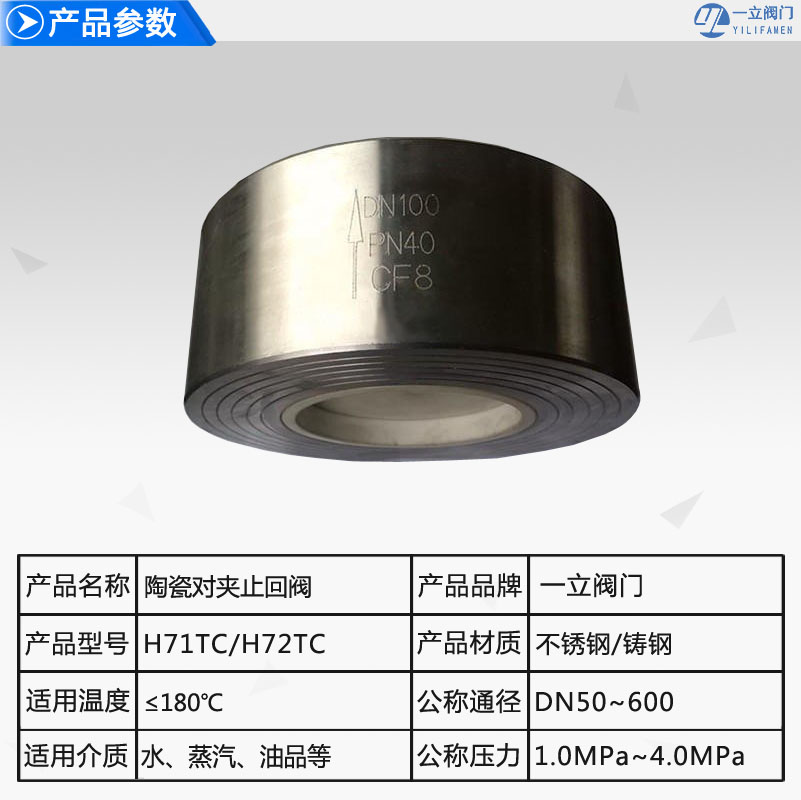

H71TC/H72TC陶瓷对夹止回阀
- 产品概述： H71TC陶瓷对夹式止回阀阀体阀盖采用铸钢件或不锈钢铸件。密封面采用陶瓷硬密封件。料口耐磨性能强，密封性能好，启动负荷小，卡灰及结灰现象少。采用增韧结构陶瓷密
- 咨询热线：0577-67313796
-
专业流体成套阀门设备供应商
国内外阀门行业引领者
- 全国服务热线：
0577-67313796
国内外阀门行业引领者
0577-67313796
工作原理：
对夹式耐磨陶瓷止回阀是防止介质倒流的自动阀门，流体从进口侧流向出口侧。止回阀的阀瓣在流体压力的作用下开启，介质倒流时靠阀瓣的自重或辅助机构自动关闭，以防止介质倒流保护设备的正常运行。该产品的阀瓣、阀座密封面的材料均采用结构陶瓷制造，提高了阀门的耐磨性与抗冲刷性，大大地延长了使用寿命。该产品在阀座上设有防止冲击的结构，以保护阀座抗冲击性。
|
序号 |
名称 |
材料 |
|
1 |
阀体 |
铸钢、不锈钢、A105N |
|
2 |
阀座 |
结构陶瓷 |
|
3 |
阀瓣 |
WCB+结构陶瓷 |
| 型号 | 阀门 | 阀瓣 | 弹簧 |
| H71H-16Q H71H-25Q | QT400-15 | 25 | 50CrVA |
| H71W-25H H71W-40H | 2Cr13 | 1Cr13 | 1Cr18Ni9 |
| H71W-25P H71W-40P | ZG1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni9Ti |
| 型号 | 公称通径 | 试验压力 | 工作温度 | 适用温度 | |
| 壳体 | 密封 | ||||
| H71H-16Q | 1.6 | 2.4 | 1.76 | ≤235℃ | 水、蒸气、油品等 |
| H71H-25Q | 2.5 | 3.75 | 2.75 | ≤235℃ | |
| H71W-25H | ≤300℃ | ||||
| H71W-25P | ≤200℃ | 硝酸等腐蚀性介质 | |||
| H71W-40H | 4.0 | 6.0 | 4.4 | ≤300℃ | |
| H71W-40P | ≤200℃ | 水、蒸气 |
|
公称通径DN |
L |
D |
|
50 |
40 |
100 |
|
65 |
46 |
120 |
|
80 |
50 |
135 |
|
100 |
60 |
155 |
|
125 |
90 |
185 |
|
150 |
106 |
210 |
|
200 |
140 |
265 |
|
250 |
160 |
320 |
咨询：H71TC/H72TC陶瓷对夹止回阀
