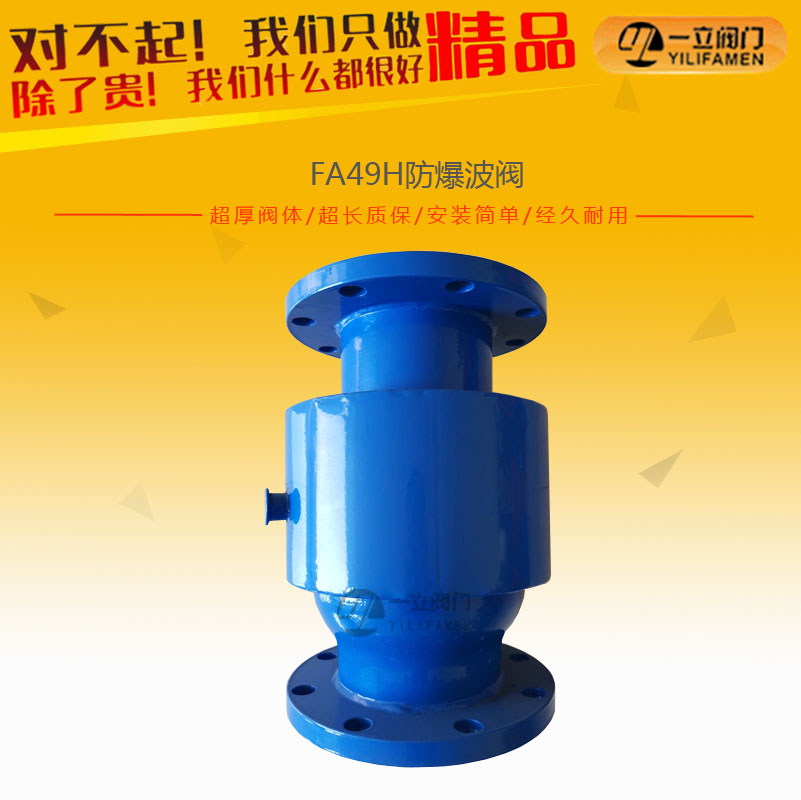

FA49H防爆波阀

  • 产品简介: 防爆波阀是一种既能消除冲击波又能阻挡水锤冲击波的安全阀,它是由多组安全阀构成的产物,它起到的功能是单一安全阀无法达到的。该产品安装于给水管道的头部和人防
  • 咨询热线:0577-67313796
  • 产品详情




产品简介:

防爆波阀是一种既能消除冲击波又能阻挡水锤冲击波的安全阀,它是由多组安全阀构成的产物,它起到的功能是单一安全阀无法达到的。该产品安装于给水管道的头部和人防往外输送介质的出口处,以挡波和消波的方式相结合,防止冲击波进入系统设施工程的内部,从而达到消除具有破坏性的冲击波,起到保护系统设施正常运转和安全防护的目的。在正常状态下阀门处于常开状况,系统介质正常畅通,当冲击波传入该阀时,主阀活门受到冲击,克服了弹簧的强力,迅速关闭将冲击波挡在外端,而已进入的冲击波在消波阀的作用下,引入消波室,化解了冲击波的破坏力,通过阻挡和化解从而达到了保护的意义。主要用于人防系统往外输送介质管网的头部,用以防止系统设施外端的冲击波进入,保护设施和人员的安全。


工作原理:

防爆波阀平时在正常使用的工作压力条件下,弹簧支撑的阀板处于开启位置,可使管道内的介质正常通过,战时通过甭站贮水池或破裂的管道,当有冲击波传入阀时,阀板前的压力突然增加,阀板前后形成强烈的压差。在高压室的作用下,弹簧被压缩,阀板迅速到达关闭位置,把冲击波阻挡在阀板之外,化解了冲击波的破坏力。通过阻挡和化解起到保护和安全的作用。冲击波过后,阀板仍处于开启位置,管道恢复到正常的工作状态。



性能特点:
防爆波阀安装于人防工程给水管道的头部和人防工程往外输送介质的出口处,以挡波和消防的方式相结合,防止冲击波沿着管道进入系统设施工程的内部,从而达消除具有破坏性的冲击波,起到保护系统设施正常运转和安全防护的目的。阀门是一种既能消除冲击又能阻挡冲击波的安全阀门。它是由多组安全阀构成,其所起到的作用是单一安全阀无法达到的。



产品用途:
该新产品主要用于人防系统往外输送介质管网的头部,用以防止系统设施外端的冲击波进入,保护设施和人员的安全。

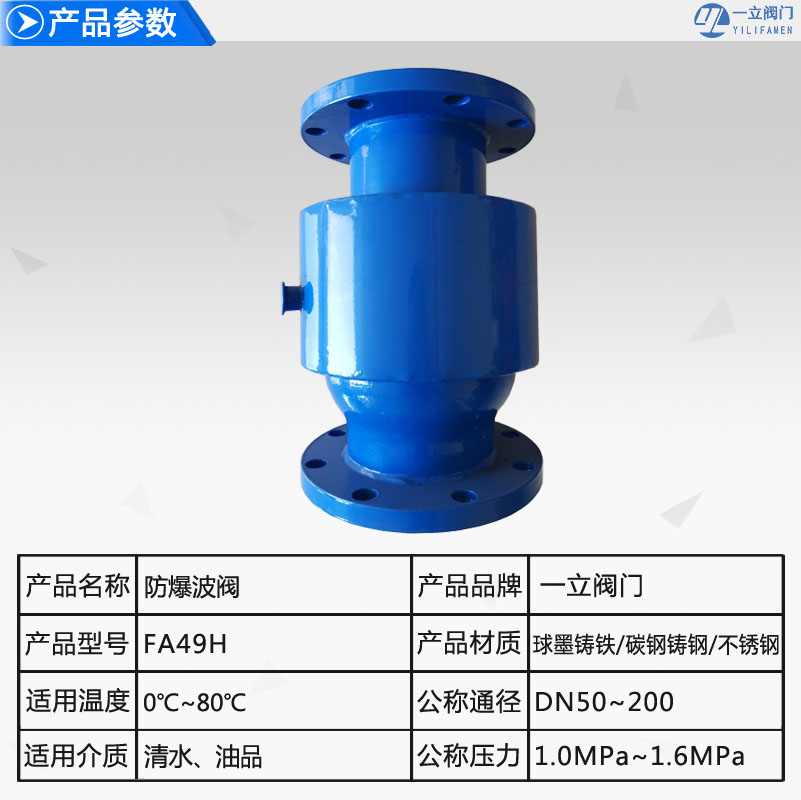

技术参数:


产品名称
FA49H防爆波阀
产品型号
FA49H
公称通径
DN25-400
压力范围
1.0-1.6MPa
阀体材质
球墨铸铁、碳钢、不锈钢



公称压力

1.0MPa

1.6MPa

工作压力

0.2-0.6MPa

0.4-0.8MPa

阀体使用压力

1.5MPa

2.4MPa

强度试验压力

2.5MPa

3.6MPa

适用介质

清水、油品

清水、油品

合用温度

0-80ºC

0-80ºC

消波效率

90%

90%

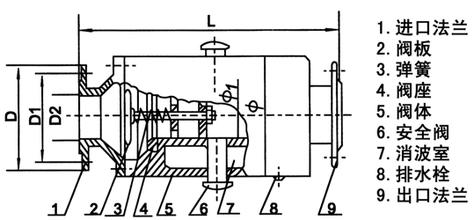

部件名称及部分材质:




零件名称

阀体/阀盖

活塞

密封圈

材质属性

球墨铸铁/碳钢/不锈钢

铸铜/不锈钢

丁腈橡胶

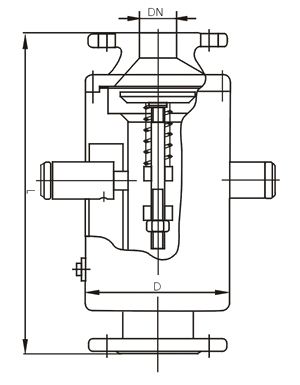

外形尺寸:




DN

50

65

80

100

125

150

200

L

390

440

440

500

520

535

600

D

160

160

160

220

270

270

375

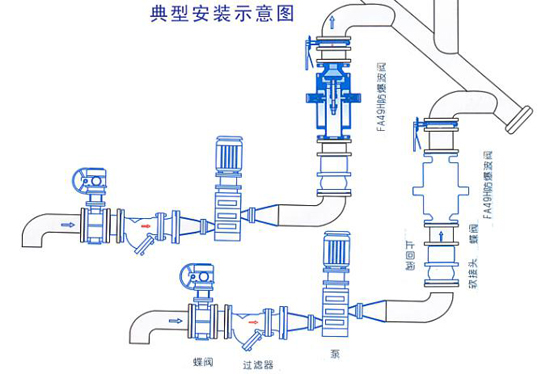

安装示意图:
