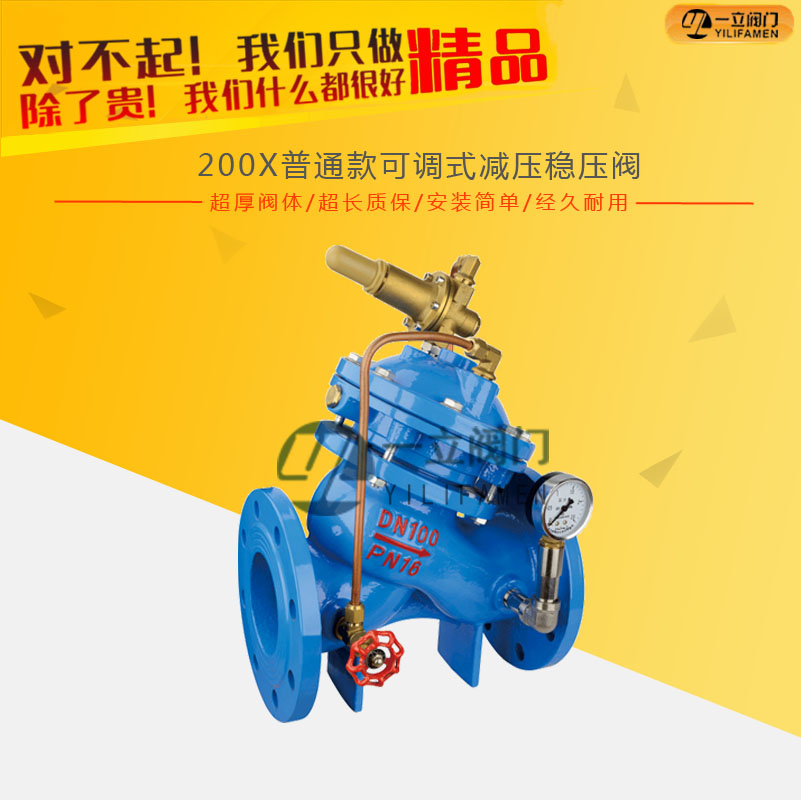

200X普通款可调式减压稳压阀

  • 产品简介: 蒸汽减压阀是气动调节阀的一个必备配件,主要作用是将气源的压力减压并稳定到一个定值,以便于调节阀能够获得稳定的气源动力用于调节控制。 按结构形式可分为膜片
  • 咨询热线:0577-67313796
  • 产品详情




产品简介:

减压阀是气动调节阀的一个必备配件,主要作用是将气源的压力减压并稳定到一个定值,以便于调节阀能够获得稳定的气源动力用于调节控制。
         按结构形式可分为膜片式、弹簧薄膜式、活塞式、杠杆式和波纹管式;按阀座数目可人为单座式和双座式;按阀瓣的位置不同可分为正作用式和反作用式本类阀门在管道中一般应当水平安装。
        减压稳压阀与蒸汽减压阀的工作由阀后压力进行控制。当压力感应器检测到阀门压力指示升高时,减压阀阀门开度减小;当检测到减压阀后压力减小,减压阀阀门开度增大,以满足控制要求有以下几个点。
        减压阀主要由调节弹簧、膜片、活塞、阀座、阀瓣等零件组成。利用膜片直接传感下游压力驱动阀瓣,控制阀瓣开度完成减压稳压功能。本产品在城市建筑、高层建筑的冷热供水系统中,可取代常规分区水管,节省设备。也可在通常的冷热水管网中,起减压稳压作用,家用的煤气管道上也会用到减压阀。

产品技术参数:

公称压力Mpa

壳体实验压力Mpa

密封实验压力Mpa

适用介质

适用温度

1.0

1.5

1.1

0~80℃

1.6

2.4

1.76

2.5

3.75

2.75


连接尺寸:

DN

50

65

80

100

125

150

200

250

300

350

400

450

500

600

700

800

900

1000

L

205

215

245

290

350

415

457

535

610

660

690

750

855

990

1030

1085

1110

1250

H

30

337

467

520

481

580

640

778

889

1010

1037

1264

1294

1324

1600

1750

1900

2100


结构特点:
可调式减压稳压阀由主阀和针型调节阀、导阀、球阀及接管系统组成,主阀阀体采用全通道、直流式、流线型设计,并采用膜片式或活塞式两类结构。本产品利用设定调压导阀弹簧压力和调节针型阀开度设定出口压力,并通过接管系统和控制室的反馈作用来稳定出口压力。
       可调式减压稳压阀利用针型调节阀、导阀进行水压自力控制,不需要附加其它装置和能源,维护保养简便,受进口压力和流量影响小,压力控制准确度高,减压稳压可靠。

工作原理:
主阀安装在给水系统的管道上,主阀滑盘(阀瓣)通过液压导管的压力传递,模仿导阀的动作。当下游压力低于设定压力时,导阀开启,隔膜上方的压力水被排放到下游,排放速度大于入口的补充速度,主阀滑盘上移使下游压力增大至设定值。当下游压力高于设定值时,导阀关闭,隔膜上方的压力水向下作用在隔膜上,主阀滑盘向下移动,合下游压力降低到设定值,从而保持压力恒定。
        当管道从进水端给水时,水流过针阀进入主阀控制室,出口压力通过导管作用到导阀上,当出口压力高于导阀设定值时,导阀关闭,控制室停止排水,此时主阀控制室内压力升高并关闭主阀,出口压力不再升高。
       当出口压力降到导阀设定压力时导阀开启,控制室向下游排水。由于导阀的排水量大于针阀的进水量,主阀控制室压力下降,进口压力使主阀开启。稳定状态下,控制室进水、排水相同,开度不变,出口压力不变。
       调节导阀弹簧即可设定出口压力。

减压阀特点:
1)减压的效果可靠,出口压力不受进口压力及流量的影响,即减动压,又减静压,能够保持设定的出口压力恒定。
2)调压操作方便,只需调节先导阀的调节螺钉,就能获得精确稳定的出口压力。
3)节能效果好,阀体采用了全通道流红型直流式设计,压力损失小、流量大、体积小、重量轻。
4)寿命长,重要零件均采用特殊材料,基本无须维护,使用寿命长。

工作特点:
1、压力控制稳定可靠。导阀、主阀连续工作,下游压力变化连续、平稳,受进口压力影响小。
2、操作方便。工作压力调定后,当上游压力或流量变动时主阀自动调节,稳定了下游压力。
3、阀体采用了全通道、直流式、流线型设计。水力损失小,节能效果好。

安装注意事项:
1)主阀的安装方式是安装在水平管道上,阀盖朝上。
2)安装时要注意阀体外水流标示箭头,遵循方向安装。
3)安装要彻底清除管道内的杂物,通水前必须彻底冲洗管道。
4)阀前要安装一只闸阀和一只过滤器,阀后也要安装一只闸阀,以便于维修。
5)铜过滤器要定期清洗。
