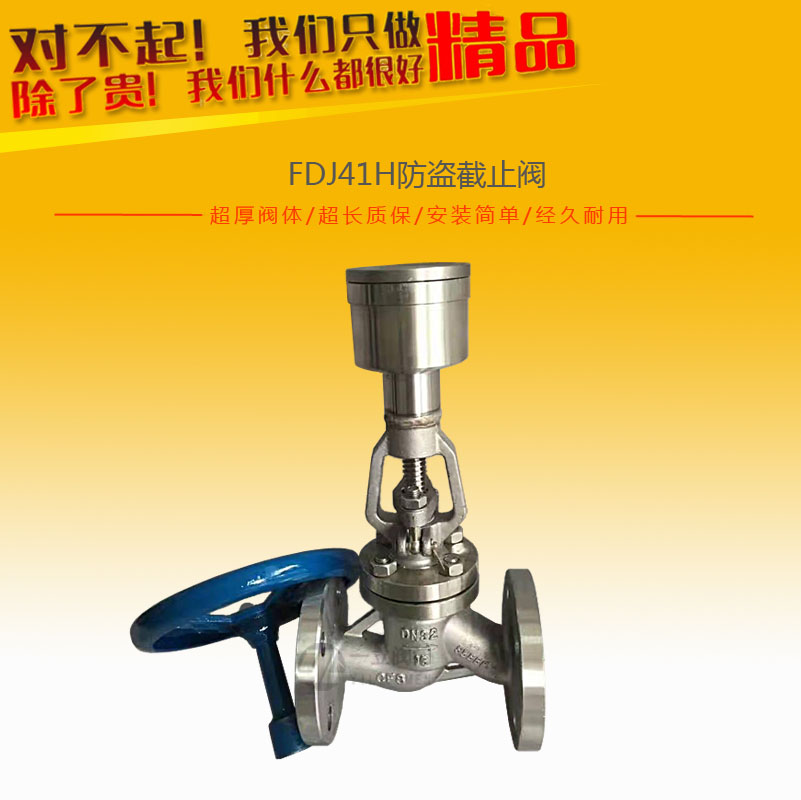

FDJ41H防盗截止阀

  • 产品概述: FDJ41H防盗截止阀安装后,拿附扳手上端的小六角旋出阀门上盖的小内六角螺丝,移开盖子,中间就是锁芯,如带钥匙锁芯旧用钥匙打开,如带密码锁芯,拿出锁芯后就用附件
  • 咨询热线:0577-67313796
  • 产品详情




产品概述:

FDJ41H防盗截止阀安装后,拿附扳手上端的小六角旋出阀门上盖的小内六角螺丝,移开盖子,中间就是锁芯,如带钥匙锁芯旧用钥匙打开,如带密码锁芯,拿出锁芯后就用附件扳手下端打开或关闭,顺时针关,逆时针开。


工作原理:

锁闭阀门根据“转动无泄漏理论”,采用推拉磁路优化设计方案,把传统阀门启闭操作得机械用力变为扭力,通过转动专用手轮,带动屏蔽的内磁轭(与阀杆连接为一体)旋转,完成阀门的启闭。由于此启闭机构封闭在阀门内部,取消了原来的动密封(填料),所以从根本上杜绝了阀门的外漏发生。因为操作手轮与阀杆无机械连接,故手轮可于操作完毕后取下带走。独特的技术结构,使磁扭力阀门具备了零外漏、防盗、自锁功能。


主要详细参数:

型号

工称压力

Mpa

试验压力

Mpa

200℃

250℃

350℃

适用介质

壳体

密封

工作压力Mpa

FDJ41H

1.0

1.5

1.21

1.0

-

-

水,蒸汽

FDJ41H

1.6

2.4

1.76

1.5

-

-

FDJ41H

2.5

3.75

2.75

2.5

2.2

2.8

主要零部件材质:

零件名称

阀体、阀盖、填料压盖、手轮

阀杆、阀瓣、密封圈

指示盘、阀杆螺母

材料

灰铸铁、铸钢

不锈钢

黄铜


使用方法:
1、本产品安装后,拿附件扳手,套在阀门顶部键槽内打开(或关闭)阀门的闸板,顺时针关,逆时针开。防盗阀门安装后,拿附件扳手上端的小六角旋出阀门上盖的小内六角螺丝,移开盖子,中间就是锁芯,如带钥匙锁芯就用钥匙打开,如带密码锁芯(见防盗阀门的密码编制和使用),拿出锁芯后,就用附件扳手下端打开(或关闭)阀门的蝶扳,顺时针关,逆时针开。
2、零外漏:应用"无泄漏传动技术",把启闭系统封在阀体内部,转动专用手轮,完成阀门的启闭操作,彻底杜绝了外漏;
3、防盗:由于专用手轮与阀杆无机械连接,操作完毕后可将手轮取下带走,可避免误操作兼起防盗作用,便于控制、管理;
4、密码锁:利用磁场的导极性、强弱变化和机械尺寸设计不同等特性,可使产品具有"密码锁"功能,即指定的阀门只能用指定的手轮来开启,实现"一阀一钥"、"多阀一钥";
5、使用寿命长:由于阀门实现全密封机构,取消了盘根填料,减少阀杆磨损,使阀门启闭灵活,且不会秀死,延长了阀门使用寿命;
6、环保无污染:由于杜绝了外漏,改观了使用现场的工作环境,解决了现场的污染难题,是一种正真的绿色环保阀门。

密码锁编制:
1、防盗锁的密码号根据用户易记的0-3的四位数字编排。
2、编制方法为:将锁芯取出,锁芯下方有五个密码调节板,把调节板的锁紧螺母松掉,将四个调节盘的箭头对准你所确定的密码号,如0、1、2、3、4为选定的密码号,首位调节盘箭头对准“0”,按顺时针方向密码调节盘箭头分别对准1、2、3、4,这时将五个密码调节板的缺面分别对向锁芯的外圆,密码调节板不超出锁芯外圈线,然后将弹簧和锁紧螺母装好并紧死,这样就完成了密码号的编制。


密码锁的使用:
1、密码锁由锁芯、四组数字和五个带有起子槽的调节盘、调节板组成,每组数字由0、1、2、3组成,调节盘上有指示箭头,首位调节盘带有英文字母K(也可以通过数字方向的上方来确定首位调节盘)以顺时针方向来确定2、3、4、5位调节盘。
2、开锁时将五个调节盘上的箭头从首位开始顺时针方向依次对准密码号,便可打开锁芯(出厂密码号“0、0、0、0、0”)。
3、防盗锁芯锁死时与开锁方式一样对好密码号将锁芯放入阀座内,务必将密码号拨乱,才确认锁芯锁好。
