SBL篮式过滤器

  • 产品概述: 过滤器精度在过滤器中属于一种精度Z佳的过滤器,滤网结构与其它过滤网不一样,因形状像篮子,故名SBL篮式过滤器。 SBL蓝式过滤器器结构特点: 管道在安装时会有其它杂
  • 咨询热线:0577-67313796
  • 产品详情




篮式过滤器概述:

当液体通过直通蓝式过滤器筒体进入滤篮后,固体杂质颗粒被阻挡在滤篮内,而洁净的流体通过滤篮、由过滤器出口排出。当直通蓝式过滤器需要清洗时,旋开主管底部螺塞,排净流体,拆卸法兰盖,清洗后重新装入。因此,使用直通蓝式过滤器维护方便。直通蓝式过滤器适用于工业部门中液体物料的过滤,主要有石油、化工生产中弱腐蚀性物料,如:水、氨、油晶和烃类;化工生产中的腐蚀性物料,如:烧碱、纯碱、脂肪酸等;制冷工艺生产中的低温物料,如;甲烷、液氢、液氧等;轻工、食品中具有要求的物料;如饮料、乳制品、酒类、糖类等。



详细介绍:

产品名称
SBL?、SRBA直通篮式过滤器/SBL篮式过滤器
产品型号
SBL、SRBA
公称通径
DN15-600mm
压力范围
1.6-6.4Mpa
阀体材质
铸钢、不锈钢(304、316)

过滤器是输送介质管道上的一种装置,通常安装在减压阀、泄压阀、定水位阀或其它设备的入口端,用来拦截介质中的杂质,以保护阀门及设备的正常使用。当流体进入置有一定规格滤网的滤筒后,其杂质被阻挡,而清洁的滤液则由过滤器出口排出,当需要清洗时,只要将可拆卸的滤网取出,处理后重新装入,因此,使用维护方便。





可应用于:化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业,城建等领域。



过滤器的选用:

①进出口通径:原则上过滤器的进出口通径不应小于相配套的泵的进口通径,一般与入口管路口径一致。

②公称压力:按照过滤管路可能出现的最高压力确定过滤器的压力等级。

③孔目数的选择:主要考虑需拦截的杂质粒径,依据介质流程工艺要求而定。不同规格滤网可拦截的粒径尺寸可直接询问。

④过滤器材质:过滤器的材质一般选择与所连接的工艺管道材质相同,对于不同的服役条件可考虑选择铸铁、碳钢、低合金钢或不锈钢材质的过滤器。

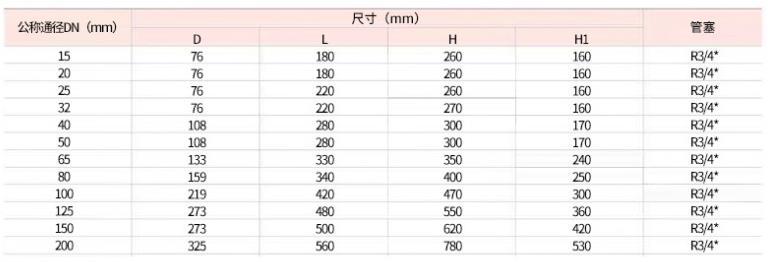

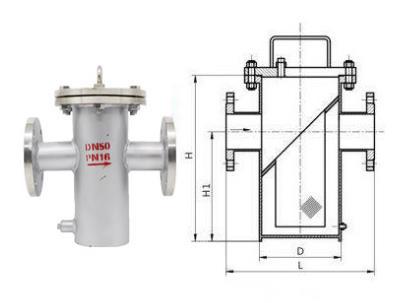

主要外形及连接尺寸:

undefined

undefined


通径 DN

尺寸 mm

排水口

D

L

H

H1

20

76

180

260

160

R3/4*

25

76

220

260

160

R3/4*

32

76

220

270

160

R3/4*

40

114

280

300

170

R3/4*

50

114

280

300

170

R3/4*

65

133

330

350

240

R3/4*

80

159

340

400

250

R3/4*

100

219

420

470

300

R3/4*

125

273

480

550

360

R3/4*

150

273

500

620

420

R3/4*

200

325

560

780

530

R3/4*

250

426

660

930

640

R3/4*

300

478

750

1200

840

R3/4*

350

500

810

1370

920

R3/4*

400

550

900

1500

950

R1*

450

608

1000

1700

1000

R1*

500

700

1080

1900

1050

R1*

600

800

1380

2000

1400

R1*

800

950

1500

2300

1600

R1*



SBL篮式过滤器器结构特点:

        管道在安装时会有其它杂物带入管道,在生产中原材料中也含有杂物。管道里液体经过过滤器时它的污物由过滤器收藏到滤网中,在一定的程度时打开壳盖清理滤网即可。

        篮式过滤器是工业生产中不可缺少的管道附件,安装在管道上能滤除流体中的固体杂质,保证管线设备系统正常地运行,可使流体更加纯净,获得理想的工业产品;使用段时间后打开上盖取出象提篮子式的过滤网,经洗刷即可以恢复如新。因此,在石油、化工、制药、食品等行业中得到了广泛的应用,深受用户的青睐。

SBL篮式过滤器主要零件材料:

壳体材质: 铸铁、碳钢 不锈钢
滤框滤网材质:不锈钢
密封件材质: 耐油石棉、柔性石墨、聚四氟乙烯
工作温度(℃): -30~+380 -80~+450
公称压力(MPa): 0.6~6.4 (150Lb~300Lb)
过滤精度(目/in): 10-300
连接方式: 法兰、对焊

工作介质:

1,化工,石油化工生产中的弱腐蚀性物料,如:水,氨,油品,烃类等;

2,化工生产的腐蚀性物料,如烧碱,纯碱,浓稀硫酸,碳酸,醋酸,酯酸等;

3,制冷中的低温物料,如:液甲烷,液氨,液氧及各种制冷剂;

4,轻工食品,制药生产中有卫生要求的物料,

5,啤酒,饮料,乳制品,粮浆医药用品等。
