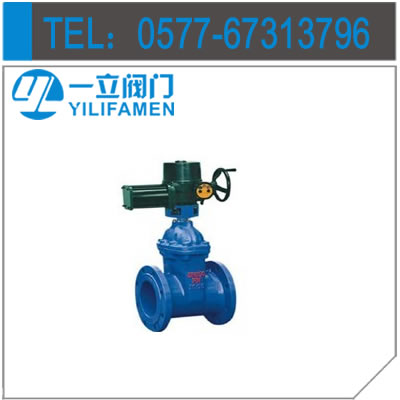

铸钢电动闸阀产品详解

时间:2016-05-14 浏览:
1:铸钢电动闸阀概述:
   铸钢电动闸阀是所有用金属钢材料浇铸成铸件加工的闸阀统称铸钢电动闸阀。与铸钢电动闸阀相对应的还铸铁电动闸阀、高压电动闸阀,低温电动闸阀。它的启闭件是闸板,闸板的运动方向与流体方向相垂直,闸阀只能作全开和全关 , 不能作调节和节流。闸板有两个密封面, 最常用的模式闸板阀的两个密封面形成楔形、楔形角随阀门参数而异,通常为 50, 介质温度不高时为 2°52′ 。楔式闸阀的闸板可以做成一个整 体,叫做刚性闸板;也可以做成能产生微量变形的闸板, 以改善其工艺性, 弥补密封面角度在加工过程中产生的偏差,这种闸板叫做弹性闸板。铸钢闸阀:按材料分有碳钢闸阀、不锈钢闸阀、低合金钢闸阀(耐高温的铬钼钢属这个类别)、低温钢闸阀等。

2::铸钢电动闸阀分类及铸件牌号:
各类铸钢闸阀下又有各种具体钢种牌号常用如下:
1、碳钢闸阀铸件牌号有:WCA、WCB、WCC、LCB等;适用温度-46度~425度。
2、不锈钢闸阀铸件牌号:301不锈钢、CF8不锈钢(对应锻件304不锈钢)、CF8M不锈钢(对应锻件316不锈钢)等;适用温度-198度~816度。
3、低合金钢分高温合金钢和高强度低合金钢,其中高温合金钢就是常说的铬钼钢。
4、铬钼钢闸阀的铸件牌号:ZG1Cr5Mo、ZG15Cr1MoV、ZG20CrMoV、WC6、WC9、C12A等。适用温度550度~750度。
5、每种具体的牌号材料所适用的温度各不相同,视实际工况条件选用。
3:铸钢电动闸阀安装使用:
1、安装前须检查阀门腔内和密封面等部位,不允许有污物或砂粒附着;
2、各连接部位螺栓,要求均匀拧紧;
3、检查填料部位要求压紧,既保证填料的密封性,也要保证闸板开启灵活;
4、用户在安装阀门前,必须校对阀门型号,连接尺寸及注意介质流向,保证与阀门要求一致性;
5、用户在安装阀门时,必须预留阀门驱动的必要空间;
6、驱动装置的接线须按线路图进行;
7、闸阀必须定期保养,不得随意碰撞及挤压,以免影响密封。
4:铸钢电动闸阀安装注意事项:
1、安装位置、高度、进出口方向必须符合设计要求,连接应牢固紧密。
2、安装在保温管道上的各类手动阀门,手柄均不得向下。
