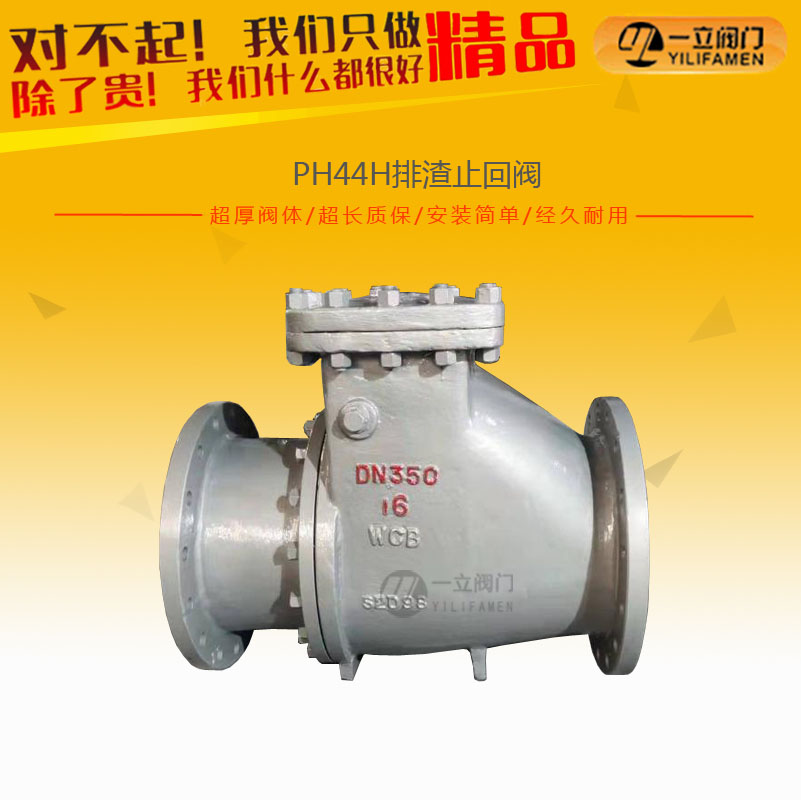

PH44H排渣止回阀

产品简介： PH44H排渣止回阀适用于火力发电厂水除灰系统，冶金、工业炼钢、沙尘污水处理、轧钢铁皮汗水处理、煤矿渣、水渣处理和矿山工业选矿的管路上作为启闭装置，该产品具有

咨询热线：0577-67313796

产品详情

产品简介：
PH44H排渣止回阀适用于火力发电厂水除灰系统，冶金、工业炼钢、沙尘污水处理、轧钢铁皮汗水处理、煤矿渣、水渣处理和矿山工业选矿的管路上作为启闭装置，该产品具有结构合理，性能可靠操作轻便使用寿命长等特点。启闭件靠介质流动和力量自行开启或关闭，以防止介质倒流的阀门叫止回阀。止回阀属于自动阀类，主要用于介质单向流动的管道上，只允许介质向一个方向流动，以防止发生事故。

排渣止回阀能防止管路中的介质倒流。

适用行业：矿山电厂的选煤、排渣、食品、造纸、医药、化工等管路上。

适用介质：
接通或截断管路中的水泥浆、金矿粉、矿砂、炉渣、煤泥、纸浆、木浆、尾矿、纤维、粉尘、化学品处理污水、沉淀池、沥青、料仓出口等介质。

性能特点：

1、采用中法兰螺栓连接，支管两端为法兰连接或对焊连接。

2、启闭件采用半密封副强制密封，性能优良。

3、密封副材料为耐磨陶瓷或耐磨合金，耐磨性强，耐磨性强、耐用冲蚀、耐擦伤、摩擦力小、密封可靠。

4、阀体出口流道结型合理，不存渣，启闭灵活，不卡阻。

5、阀杆经调质和表面氮化处理，有良好的搞腐蚀性，抗擦伤性和耐磨性。

6、中大口径设置滚动轴承，启闭轻松。

产品特点：
1、阀体出口流道结型合理，不存渣，启闭灵活，不卡阻。
2、阀瓣围绕阀座外的销轴旋转，减少关闭时发生猛烈冲击。
3、销轴与阀瓣连接采用内装式的销轴结构，减小外泄漏点，使用更可靠。
4、可采用各种配管法兰标准及法兰密封面型式，满足各种工程需要及用户要求。
5、阀瓣、阀座的密封面采用硬*合金堆焊而成，耐磨、耐高温，抗擦伤性能好、使用寿命长。
6、阀体材料品种齐全，填料、垫片根据实际工况或用户要求合理选配，能适用于各种压力、温度及介质工况。

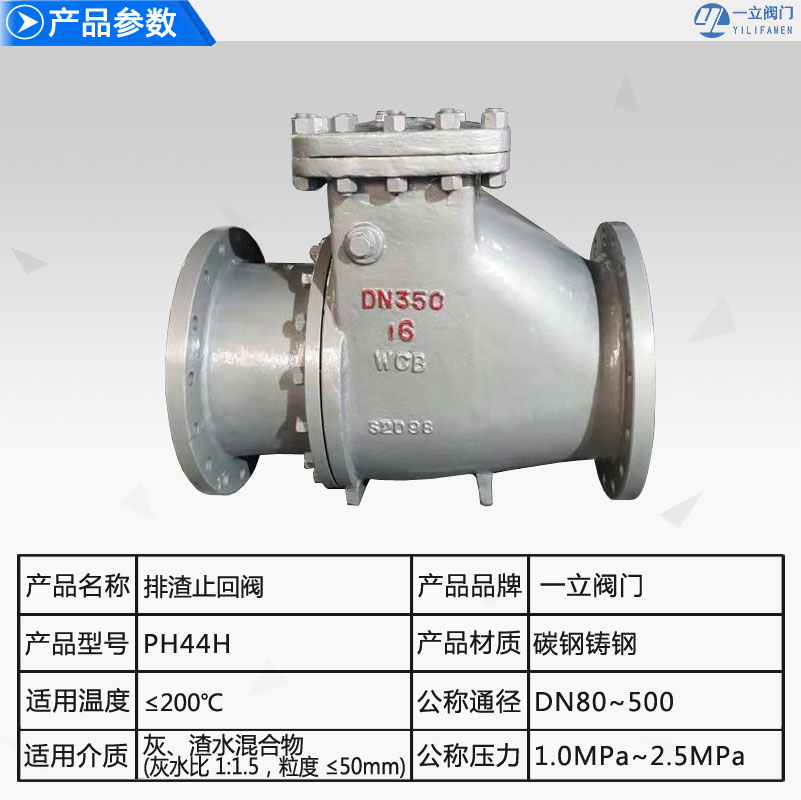

性能规范：

型号	公称压力 PN/MPa	试验压力/MPa		工作温度/℃	工作压力/MPa	适用介质
		壳体	密封
PH44H-10C	1.0	1.5	1.1	≤200	10	灰、渣水混合物
PH44H-16C	1.6	2.4	1.76		16
PH44H-25	2.5	3.8	2.8		2.5

主要尺寸及重量：

型号	公称通径DN/mm	主要尺寸/mm								重量/kg
型号	公称通径DN/mm	L	D	D1	D2	Z-φd		f	H	重量/kg
PH44H-10C	80	241	200	160	132	8-φ18	20	3	260	48
	100	292	220	180	156	8-φ18	20	3	270	63
	150	356	285	240	212	8-φ22	22		290	120
	200	495	340	295	268	8-φ22	22		345	200
	250	622	395	350	320	12-φ22	24		412	250
	300	698	445	400	370	12-φ22	26		468	320
	350	787	505	460	430	16-φ22	28	4	524	400
	400	900	565	515	482	16-φ26	30		600	517
	450	918	615	565	532	20-φ26	32		670	610
	500	978	670	620	585	20-φ26	34		750	705
PH44H-16C	80	241	200	160	132	8-φ18	20	3	260	48
	100	292	220	180	156	8-φ18	20		270	63
	150	356	285	240	212	8-φ22	24		290	130
	200	495	340	295	268	12-φ22	24		345	210
	250	622	405	355	320	12-φ26	26		412	260
	300	698	460	410	370	12-φ26	28	4	468	330
	350	787	520	470	429	16-φ26	30		524	415
	400	900	580	525	480	16-φ30	32		600	532
	450	918	640	585	548	20-φ30	34		670	625
	500	978	715	650	609	20-φ30	36		750	720
PH44H-25	80	318	200	160	132	8-φ18	24	3	260	48
	100	356	235	190	156	8-φ22	24		270	65
	150	444	300	250	212	8-φ26	28		290	140
	200	535	360	310	278	12-φ26	30	4	345	230
	250	622	425	370	335	12-φ30	32		412	280
	300	711	485	430	390	16-φ30	34		648	350
	350	83B	555	490	450	16-φ33	38		524	440
	400	864	620	550	505	16-φ36	40		600	550
	450	978	670	600	555	20-φ36	42		670	650
	500	1016	730	660	615	20-φ36	44		750	745
