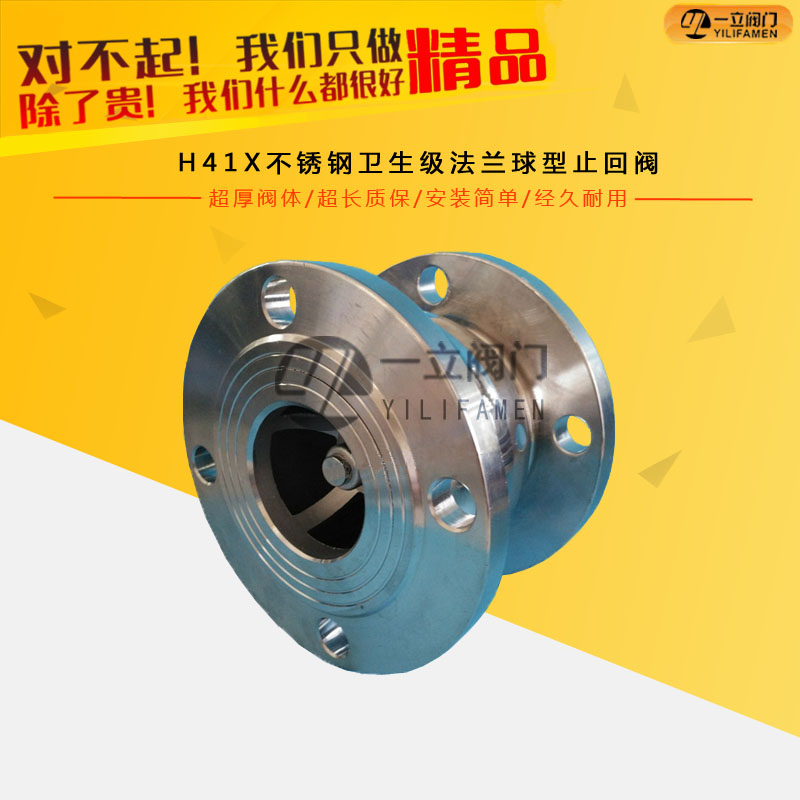

H41X不锈钢卫生级法兰球型止回阀

产品概述：消声止回阀是一种安装在水泵出口管道上，专门用于消除水锤的止回阀门。当停泵时，在正方向流量接近于零时利用弹簧辅助阀梭提前快速关闭，有效的预防水锤的发生，

咨询热线：0577-67313796

产品详情

产品概述：
消声止回阀是一种安装在水泵出口管道上，专门用于消除水锤的止回阀门。当停泵时，在正方向流量接近于零时利用弹簧辅助阀梭提前快速关闭，有效的预防水锤的发生，从而起到消除噪声之效果。

产品特点：

消声止回阀地阀瓣采用进出口两端中心轴导向，启闭灵活，可水平安装或垂直安装。阀瓣采用弹簧加载，其快速关闭能有效地消除水锤，密封性能好，关闭无噪声。该阀有：体积小，重量轻，可立式安装，流体阻力小，流量系数大，完全密封，无渗漏，耐疲劳，寿命长，运行平稳的特点。

主要技术参数：

产品型号：H41X

公称压力：1.0-1.6Mpa

公称通径：40-600mm

适用温度：0-80度；

适用介质：水、弱腐蚀性液体；

法兰标准：GB/T17241.6GB/9113

试验标准：GB/T13927 AP1598

主要零部件材料：

型号	阀体	密封圈	弹簧	阀杆
H1X-10	球墨铸铁或碳钢	橡胶(NBR)	不锈钢	不锈钢
H1X-16	球墨铸铁或碳钢	橡胶(NBR)	不锈钢	不锈钢

技术参数：

型号	公称压力 PN(MPa)	试验压力PS(MPa)		工作温度 (℃)	适用介质
		壳体	密封
H41X	1.0	1.5	1.1	≤80	水及弱腐蚀性流体
	1.6	2.4	1.76
	2.5	3.75	2.75

主要连接尺寸：

规格(mm)	DN40	DN50	DN65	DN80	DN100	DN125	DN150	DN200	DN250	DN300
链接长度(mm)	112	120	130	150	165	190	210	255	310	320

外形尺寸：

公称压力PN (mm)	公称通径 DN (mm)	尺寸(mm)					公称压力 PN (mm)	公称通径 DN (mm)	尺寸(mm)
公称压力PN (mm)	公称通径 DN (mm)	L	D	K	b	z-фd	公称压力 PN (mm)	公称通径 DN (mm)	L	D	K	b	z-фd
1.0	40	112	145	110	18	4-18	1.6	40	112	145	110	18	4-18
	50	120	160	125	20	4-18		50	120	160	125	20	4-18
	65	130	180	145	20	4-18		65	130	180	145	20	4-18
	80	150	195	160	22	8-18		80	150	195	160	22	8-18
	100	165	215	180	24	8-18		100	165	215	180	24	8-18
	125	190	245	210	26	8-18		125	190	245	210	26	8-18
	150	210	280	240	26	8-22		150	210	280	240	26	8-22
	200	255	335	295	28	8-22		200	255	335	295	30	12-22
	250	310	390	350	28	12-22		250	310	405	355	32	12-26
	300	320	440	400	28	12-22		300	320	460	410	32	12-26
	350	380	500	460	30	16-22		350	380	520	470	36	16-26
	400	405	565	515	32	16-26		400	405	580	525	38	16-30
	450	430	615	565	32	20-26		450	430	640	585	40	20-30
	500	450	670	620	34	20-26		500	450	715	650	42	20-33
	600	510	780	725	36	20-30		600	510	840	770	48	20-36
