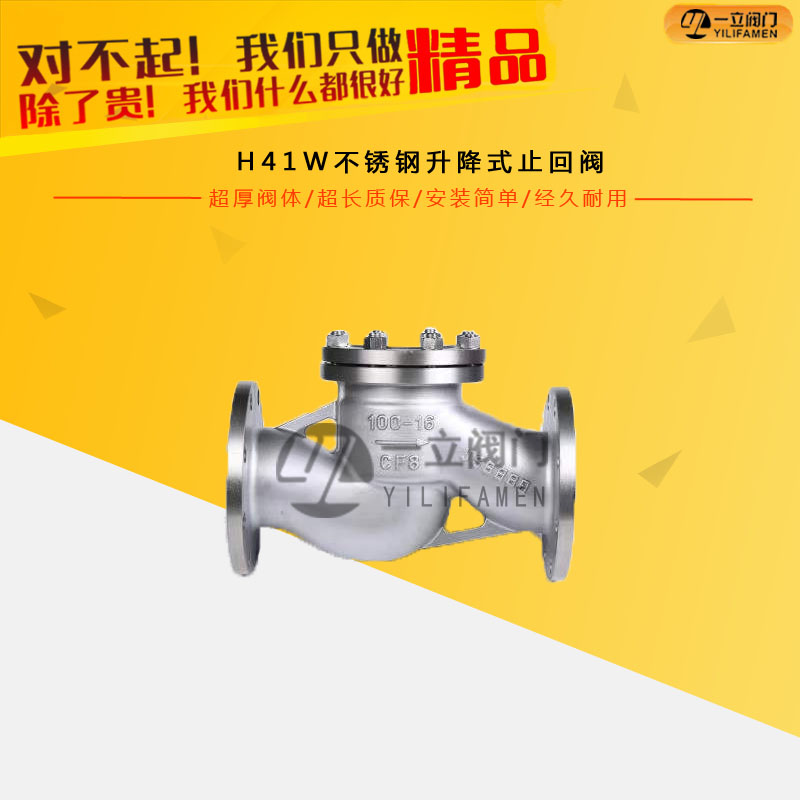

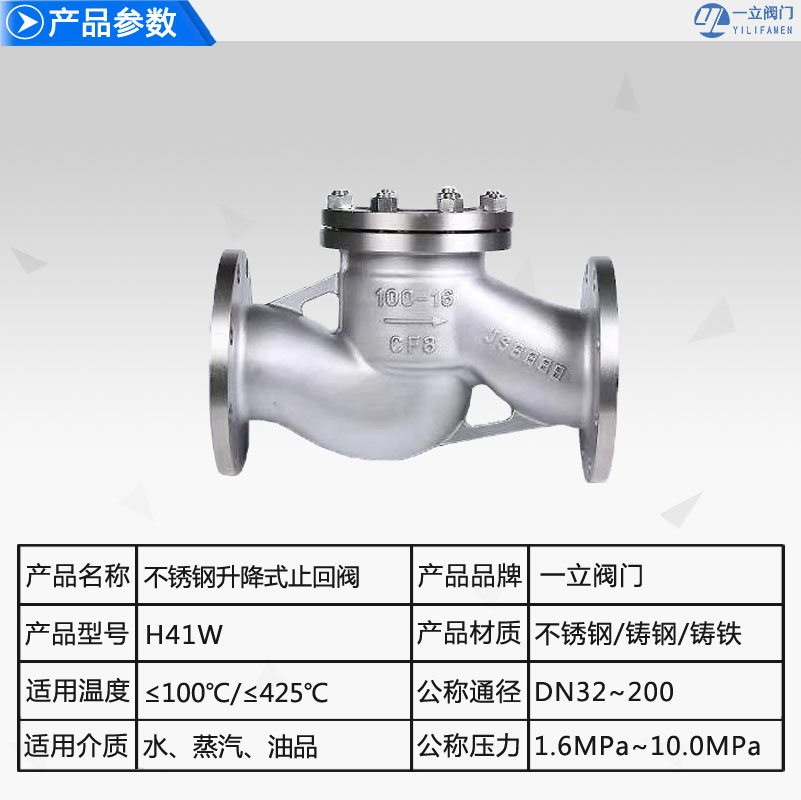

H41W不锈钢升降式止回阀

  • 产品概述: H41H、H41Y碳钢升降式止回阀严格按 GB12235 标准设计制造,阀瓣沿着中心定位作升降运动 衬套采用耐磨性能好,摩擦系数小的特殊材料制作,动作灵活可靠 . 密封性能优良。
  • 咨询热线:0577-67313796
  • 产品详情




产品概述:

H41W-16/25/40/64P不锈钢升降式止回阀选用于公称压力PN1.6~6.4MPa,工作温度-29~550℃的石油、化工、火力电站等工况的管路上。适用介质为:水、油品、蒸汽等。

设计制造: GB12235

结构长度: GB12221

连接法兰: JB/T79-1994

试验与检验: JB/T9092-1999



结构特点:

1、符合标准。
2、密封副配对合理,阀瓣、阀座密封面采用铁基合金或司太立(Stellite)钴基硬质合金堆焊面成,耐磨、耐高温、耐腐蚀、抗擦伤性能好,使用长。
3、产品按标准GB/T12235设计制造。
4、可采用配管法兰标准及法兰密封型式,满足工程需要及用户要求。
5、阀体材料品种多,垫片可根据实际工况或用户要求合理选配,能适用于压力、温度及介质工况。
可按用户要求设计制造不同结构形式和连接形式的止回阀,为设备配套使用。



主要性能规范:

试验压力

公称压力( MPa )

1.6

2.5

4.0

6.4

10.0

壳体试验

2.4

3.8

6.0

9.6

15.0

密封试验

1.8

2.8

4.4

7.1

11.0

阀体材料

WCB(C)

CF8(P)

CF 8M (R)

WC6

WC9

工作温度

≤ 425

≤ 100

≤ 100

≤ 550

≤ 550

适用介质

水、蒸汽、油品

硝酸类

醋酸类

水、蒸汽

水、蒸汽



主要零件材料及主要用途:

阀体

阀盖

阀瓣

阀座

适用介质

适用温度(≤℃)

WCB

WCB+D507Mo

WCB+D577

水、油品、蒸汽

425

ZG1Cr18Ni9Ti

0Cr18Ni9+
Stellite12

0Cr18Ni9+
Stellite6

销酸类

200

ZG1Cr18Ni2Mo2Ti

CF8M+Stellite12

ZG1Cr18Ni2Mo2Ti

磷酸、醋酸类、混酸

200

ZG00Cr17Ni14Mo2

CF3M+Stellite12

CF3M+Stellite6

尿素、甲铵液、磷酸

200

ZG1Cr5Mo

ZG1Cr5Mo+
Stellite12

ZG1Cr5Mo+
Stellite6

水、油品、蒸汽

550



主要连接尺寸:

公称通径

PN1.6/2.5/4.0MPa

PN6.4MPa

PN10.0MPa

L

H

L

H

L

H

DN32

180

100

260

160

260

165

DN40

200

110

260

165

260

170

DN50

230

115

300

170

300

175

DN65

290

140

340

185

340

190

DN80

310

170

380

205

380

235

DN100

350

200

430

230

430

265

DN125

400

230

500

265

500

310

DN150

480

255

550

310

550

350

DN200

600

285

650

350

650

400


1.6MPa主要外形尺寸和连接尺寸(mm):

DN

L

D

Dl

D2

b

Z一φd

H

WT(Kg)

15

130

95

65

45

14

4一φ14

77

3

20

150

105

75

55

14

4一φ14

77

4

25

160

115

85

65

14

4一φ14

80

5

32

180

135

100

78

16

4一φ18

85

7

40

200

145

110

85

16

4一φ18

95

9

50

230

160

125

100

16

4一φ18

105

10

65

290

180

145

120

18

4一φ18

120

20

80

310

195

160

135

20

8一φ18

130

30

100

350

215

180

155

20

8一φ18

140

39

125

400

245

210

185

22

8一φ18

155

50

150

480

280

240

210

24

8一φ23

180

70

200

600

335

295

265

26

12一φ23

211

231

250

730

405

355

320

30

12一φ25

260

25l

300

850

460

410

375

34

12一φ25

323

395



2.5MPa主要外形尺寸和连接尺寸(mm):

DN

L

D

Dl

D2

b

Z一φd

H

WT(Kg)

15

130

95

65

45

16

4一φ14

100

3.4

20

150

105

75

55

16

4一φ14

105

5

25

160

115

85

65

16

4一φ14

120

5.7

32

180

135

100

78

18

4一φ18

130

9.1

40

200

145

110

85

18

4一φ18

135

11.8

50

230

160

125

100

20

4一φ18

149

14.4

65

290

180

145

120

22

8一φ18

160

23

80

310

195

160

135

22

8一φ18

169

30

100

350

230

190

160

24

8一φ23

194

44

125

400

270

220

180

28

8一φ25

222

65

150

480

300

250

218

30

8一φ25

255

99

200

600

360

310

278

34

12一φ25

305

190

250

730

425

370

332

36

12一φ30

355

323

300

850

485

430

390

40

16一φ30

410

450



4.0MPa主要外形尺寸和连接尺寸(mm):

通径DN

L

D

D1

D2

D6

b

Z一φd

H

WT(Kg)

15

130

95

65

45

40

16

4一φ14

100

4

20

150

105

75

55

51

16

4一φ14

105

5.5

25

160

115

85

65

58

16

4一φ14

120

6

32

180

135

100

78

66

18

4一φ18

130

12

40

200

145

110

85

76

18

4一φ18

135

14

50

230

160

125

100

88

20

4一φ18

149

18

65

290

180

145

120

110

22

8一φ18

160

27

80

310

195

160

135

121

22

8一φ18

169

36

100

350

230

190

160

150

24

8一φ23

194

50

125

400

270

220

188

176

28

8一φ25

225

75

120

480

300

250

218

204

30

8一φ25

255

119

200

600

375

320

282

260

38

12一φ30

305

217

250

730

445

385

345

313

42

12一φ34

360

365

300

850

510

450

408

364

46

12一φ34

415

310



6.4MPa主要外形尺寸和连接尺寸(mm):

通径DN

L

D

D1

D2

D6

b

Z一φd

H

WT(Kg)

15

210

105

75

55

40

18

4一φ14

100

7

20

230

125

90

68

51

20

4一φ18

110

ll

25

230

135

100

78

58

22

4一φ18

125

13

32

260

150

110

82

66

24

4一φ23

140

14

40

260

165

125

95

76

24

4一φ23

168

20

50

300

175

135

105

88

26

4一φ23

170

23

65

340

200

160

130

110

28

8一φ23

188

37

80

380

210

170

140

121

30

8一φ23

205

46

100

430

250

200

168

150

32

8一φ25

230

68

125

500

295

240

202

176

36

8一φ30

230

89

150

550

340

280

240

204

38

8一φ34

265

131

200

650

405

345

300

260

44

12一φ34

310

235
