产品概述：

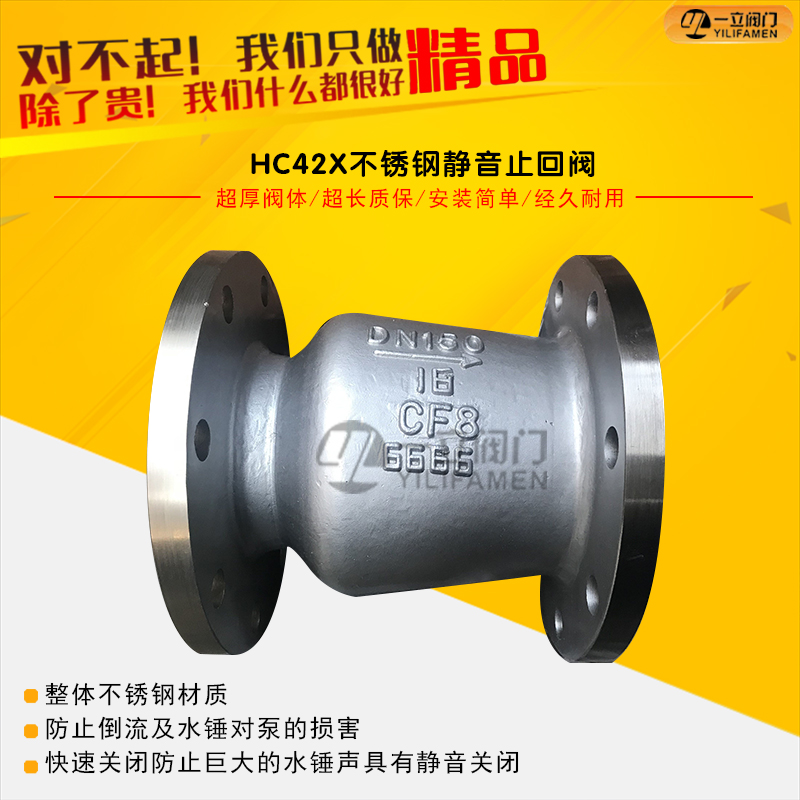

DRVZ、HC42X不锈钢静音止回阀主要由阀体、阀座、导流体、阎瓣、轴承及弹簧等主要零件组成，内部流道采用流线型设计压力损失极小。阀瓣启闭行程很短停泵时可快速关闭防止巨大的水锤声具有静音关闭的特点。该阀主要用于给排水、消防、暖通系统可安装于水泵出口处以防止倒流及水锤对泵的损害。

工作原理：

HC42X静音止回阀主要由阀体、阀瓣、导流体、弹簧等组成。阀体材质为铸铁、铸钢或者不锈钢304。

其工作原理如下：在没有介质流过阀体时，阀瓣在弹簧弹力的作用下，处于关闭状态。阀瓣的开启和关闭及开启度的大小主要决定于阀门进口端与出口端之间的压力差。如果进口端的压力大于出口端压力与弹簧弹力的总和，阀瓣开启。只要有压力差存在，阀瓣就一直处于开启状态，同时压力差的大小也决定了阀瓣开启度的大小。如果出口端压力与弹簧弹力的总和大于进口端压力，阀瓣则处于关闭状态。

由于阀瓣的开启和关闭是处于一个动态的力平衡系统中，不管进口端的介质压力变化如何，此阀行动平稳，且无噪音、故障少。

用途和性能特点：

HC42X静音止回阀主要适用于供水、排水系统、消防管道系统，农业灌溉系统等。此阀安装于水泵出口处，以防止介质倒流而产生破坏，保护水泵和管道等其它设备。

主要性能特点如下：

阀体内部水流通路采用流线型设计，水头损失少；

阀瓣关闭行程短，能实现阀门的快速关闭，且运行平衡、无震动、无噪音、安全、极少有故障；

结构合理、密封性能好；

耐磨损，使用寿命长。

主要技术参数：

型号	DRVZ-10	DRVZ-16	DRVZ-25Q
公称压力	PN1.0MPa	PN1.6MPa	PN2.5MPa
公称通径	DN50-350mm
最高工作压力	1.0 MPa	1.6 MPa	2.5 MPa
密封试验压力	1.0 MPa	1.6 MPa	2.5 MPa
壳体试验压力	1.5 MPa	2.4 MPa	3.75 MPa

主要零部件材料：

主要零件材料	阀体、导流体	灰铸铁	球墨铸铁
	阀座、轴承、阀瓣、轴	铝青铜或铭不锈钢
	弹簧	不锈钢

结构图及主要外形尺寸(法兰尺寸1.0MPa按GB4216.84标准， PNl.6MPa按GB4216.5-84标准,PN2.5MPa按GB9113.4 88标准)：

公称通径	L
50	120
65	150
80	180
100	229
125	254
150	267
200	292
250	340
300	-
350	-
