H74H对夹式止回阀

  • 一、 对夹圆型止回阀 --概述 H74H对夹圆型止回阀 是一种超薄形止回阀,它具有结构简单,外形美观、重量轻,安装方便等优点。该阀主要适用于给水系统、石油、化工、冶金等工业部门
  • 咨询热线:0577-67313796
  • 产品详情




产品介绍:


是一种超薄止回阀,它具有结构简单,外形美观、重量轻、安装方便等优点。主要适用于给水系统、石油、化工、冶金等工业部门对有安装空间限制的场所适用。对夹圆片式止回阀是一种超薄型的单瓣旋启式止回阀,属于自动阀类。对夹连接的圆片式止回阀是安装在管线上防止介质倒流的一种装置。对夹圆片式止回阀由阀体、阀瓣、密封圈等几个少数的零部件组成,采用旋启式结构具有重量轻、结构简单、安装为维修方便、使用寿命长等特点。


产品概述:



H74H对夹圆型止回阀是一种超薄形止回阀,它具有结构简单,外形美观、重量轻,安装方便等优点。该阀主要适用于给水系统、石油、化工、冶金等工业部门对有安装空间限制的场所最为适用。

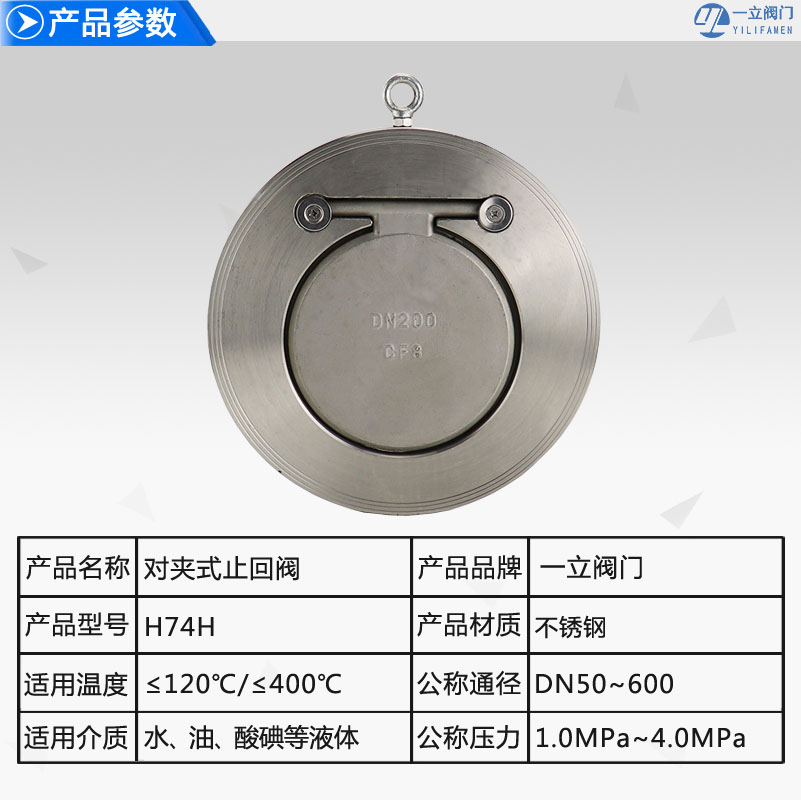

产品名称

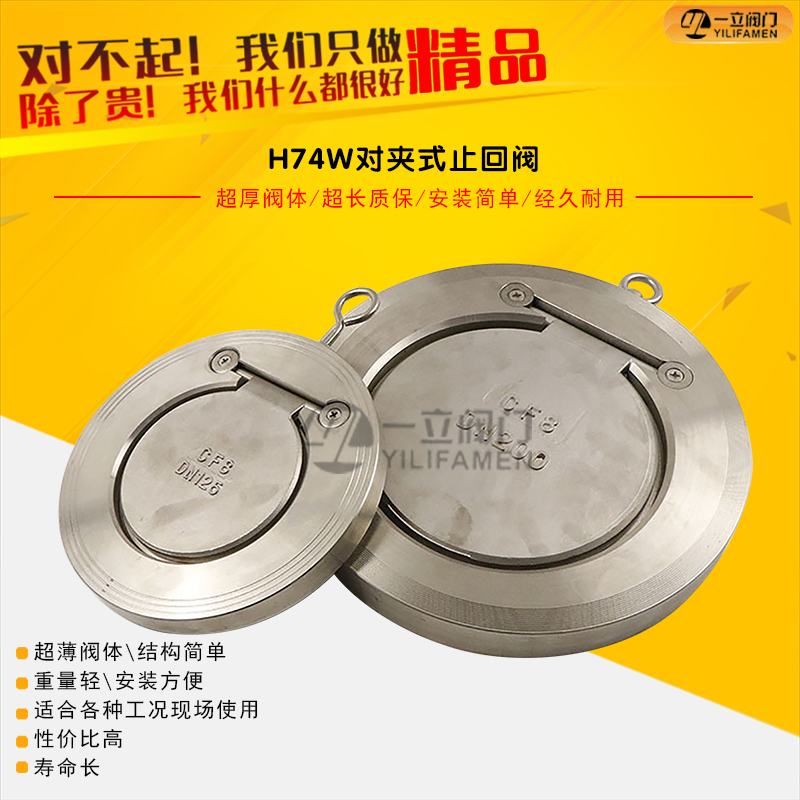

H74H,H74W对夹圆片式止回阀
产品型号
H74H、H74W
公称通径
DN50-600
压力范围
1.6-4.0MPa
阀体材质
不锈钢(304L/R、316L/R)



性能特点:

①结构长度短,其结构长度只有传统法兰止回阀的1/4~1/8;

②体积小、重量轻,其重量只有传统法兰止回阀的1/4~1/20;

③阀瓣关闭快速,水锤压力小;

④水平管道或垂直管道均可使用,安装方便;

⑤流道顺畅、流体阻力小;

⑥动作灵敏、密封性能好;

⑦阀瓣行程短、关闭冲击力小;

⑧整体结构、简单紧凑、造型美观。



主要技术参数:



型号

公称通径
试验压力
适用温度
适用介质
壳体
密封
硬密封
软密封
H74HX-10
1.0
1.5
1.1
400

120℃最高
250
油、水、酸碘等液体
H74HX-16
1.6
2.4
1.76
H74HX-25
2.5
3.75
2.75
H74HX-40
4.0
6.0
4.4



主要零部件材料:



零件名称
阀体、阀瓣
密封圈
材料
碳钢、不锈钢、铜
丁腈橡胶、三元丙橡胶、聚四氟乙烯、不锈钢



适用温度及介质范围:


适用温度

适用介质

硬密封

软密封

油、水、酸碘等液体

≤400℃

≤120℃最高≤250℃



主要外形尺寸:



公称通径
DN(mm)
d L D
I型 II型 PN1.0 PN1.6 PN2.5 PN4.0
50 25 15 22 109 109 109 109
65 38 15 22 129 129 129 129
80 46 15 22 144 144 144 144
100 72 15 24 164 164 170 170
125 95 16 26 194 194 186 186
150 114 19 29 221 221 226 226
200 140 29 43 275 275 286 293
250 188 29 43 330 331 343 355
300 216 38 50 380 386 403 420
350 263 41 52 440 446 460 477
400 305 51 62 491 498 517 549
450 356 51 62 541 558 567 574
500 406 65 80 596 620 627 631
600 482 70 90 698 737 734 750
注:(1)法兰连接尺寸:按GB/T9113.1-2000标准。(2)I型用于流速稳定的工况;II型在I型的基础上加弹簧装置。

可应用于:化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业,城建等领域。
