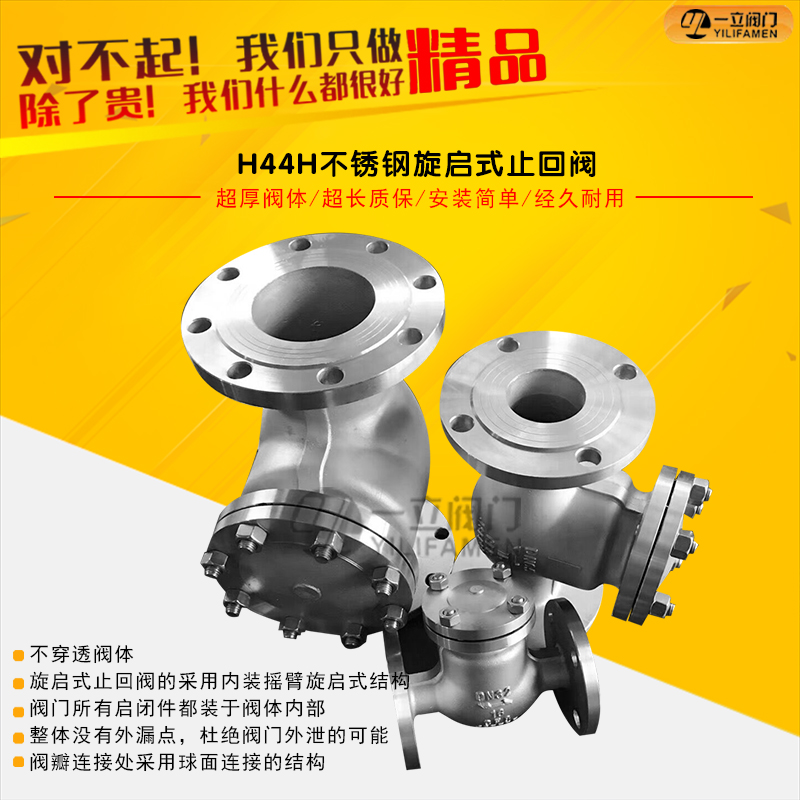

H44W/H不锈钢旋启式止回阀

  • 一、 H44W不锈钢旋启式止回阀 -- 概述 H44W 不锈钢旋启式止回阀 的功能是用来防止管路中的介质倒流。止回阀属于自动阀类,启闭件靠流动介质的力量自行开启 或关闭。止回阀只用于介
  • 咨询热线:0577-67313796
  • 产品详情


一、H44W不锈钢旋启式止回阀--概述



H44W 不锈钢旋启式止回阀的功能是用来防止管路中的介质倒流。止回阀属于自动阀类,启闭件靠流动介质的力量自行开启 或关闭。止回阀只用于介质单向流动的管路上,阻止介质回流,以防发生事故。 适用介质为:水、油品、蒸汽、酸性介质等。



二、H44W不锈钢旋启式止回阀--执行标准





设计与制造 结构长度 压力-温度等级 连接法兰 试验与检验
GB12236 GB12221 GB9131
JB/T74
HG20604
JB/T74-94
GB9113
HG20592-20635
JB/T9092-1999
GB13927





三、H44W不锈钢旋启式止回阀--主要零件材质





零件名称 ZG1Cr18Ni9Ti
304   CF8
ZG00Cr18Ni10
304L   CF3
ZG1Cr18Ni12Mo2Ti
316     CF8M
ZG00Cr17Ni14Mo2
316L    CF3M
阀体/阀盖 0Cr18Ni9 00Cr18Ni10 0Cr18Ni9Mo2 00Cr18Ni10Mo2
阀瓣 0Cr18Ni9 00Cr18Ni10 0Cr18Ni9Mo2 00Cr18Ni10Mo2
垫片 304+PTFE 304L+PTFE 316+PTFE 316L+PTFE
螺栓 不锈钢
螺母 不锈钢





四、主要外形及连接尺寸





公称通径 尺寸(mm)
L D D1 D2 Z-Φd b-f H
20 150 105 75 55 4-Φ14 14-2 95
25 160 115 85 65 4-Φ14 14-2 100
32 180 135 100 78 4-Φ18 16-2 105
40 200 145 110 85 4-Φ18 16-2 115
50 230 165 125 100 4-Φ18 18-3 132
65 290 180 145 120 4-Φ18 18-3 140
80 310 195 160 135 8-Φ18 20-3 145
100 350 215 180 155 8-Φ18 20-3 150
125 400 245 210 185 8-Φ18 22-3 250
150 480 280 240 210 8-Φ23 24-3 295
200 550 335 295 265 12-Φ23 26-3 300
250 650 405 355 320 12-Φ25 30-3 350
300 750 460 410 375 12-Φ25 30-4 400
350 850 520 470 435 16-Φ25 34-4 480
400 950 580 525 485 16-Φ30 36-4 520
450 1050 640 585 545 20-Φ30 40-4 580
500 1150 705 650 608 20-Φ34 44-4 630
600 1350 840 770 718 20-Φ41 48-5 780

咨询:H44W/H不锈钢旋启式止回阀
