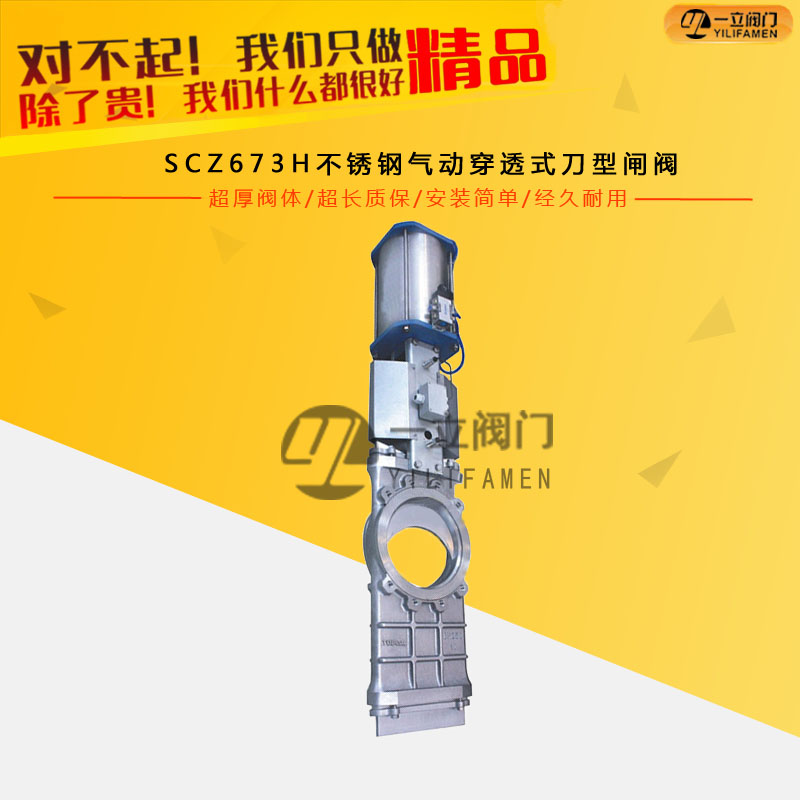

SCZ673H不锈钢气动穿透式刀型闸阀

  • 产品简介: 穿透式刀闸阀是闸板加长并在闸板上加工一个同等通径的通孔,闸板紧贴阀座做启闭运动不脱离。这样在工作中更加平稳,密封性能更优越,并且介质不留阀腔内,成全流通
  • 咨询热线:0577-67313796
  • 产品详情



产品简介:

     穿透式刀闸阀是闸板加长并在闸板上加工一个同等通径的通孔,闸板紧贴阀座做启闭运动不脱离。这样在工作中更加平稳,密封性能更优越,并且介质不留阀腔内,成全流通状态。适用于排渣、纸浆、泥浆、污水等管道的控制。广泛应用于造纸、冶金、石化、电力、化纤、制药、环保、食品等行业。

产品优点:

1、双向密封,带两个阀座封圈,此闸板更长且底部伸出阀体,需要两个密封填料装置。

2、闸板形成一个孔状通径,其作用是,闸板开启时,介质能全部流走,没有滞留,闸板关闭时能全部密封。

3、在介质浓度较高条件下,也能保持阀座密封,由于没有滞留区,闸板底部无介质堆积。

4、该产品适用于制糖,化学设备(干燥器、反应器)的装卸和造纸厂的浆料出口处,用于回收混有大量杂质的旧纸张。

5、阀体通径无凹槽,介质不会卡阻堵塞,并且具有全通径流通特性阀,腔不积渣,特别适合于浆体输送及粉体物粒的输送。

穿透式刀闸阀壳体试验和密封试验:

1、插板阀的壳体试验和密封试验介质为水(含防腐剂)、煤油或粘度不大于水的其他适宜液体。

2、密封副是非金属密封的插板阀,密封壳体试验和要求按GB/T13927-92 D级规定。

3、密封副是金属密封的插板阀,对有密封性能要求的,密封试验的泄漏量按1×DNmm3/s计算,没有密封性能要求的不做此项试验。

4、用电动、液动、气动装置驱动的插板阀,关闭位置调定后,关闭3次按1和3要求进行壳体和密封试验。

5、插板阀清洁度要求按JB/T7748的规定。

6、静压寿命试验。

7、插板阀静压寿命试验次数按规定,其他技术要按JB/Z 234的规定。



静压寿命实验次数


金属密封

DN≤150mm

1200次

DN≥200-400mm

1000次

Dn≤150mm

800次


非金属密封

Dn≤150mm

1400次

DN≤200-400mm

1200次

Dn≤450mm

1000次


注:1、金属密封指密封副材料是金属-金属
2、非金属密封指密封副材料是金属-非金属或非金属-非金属。

性能规范:

阀门型号

SCZ73F-2.5

SCZ73H-6

SCZ73H-10

SCZ73F-16

工作压力(MPa)

0.25

0.6

1.0

1.6

适用介质

糖浆、纸浆、污水、灰、煤气等

适用温度(℃)

橡胶≤80,氟橡胶≤180,碳素钢≤425,不锈钢≤600,310S不锈钢≤1100

驱动方式

手动(手轮)

材料

阀体

WCB铸钢,304不锈钢,316不锈钢,310S不锈钢

闸板

不锈钢

阀体密封圈

合成橡胶或聚四氟乙烯

阀杆

铬不锈钢

支架

碳素钢

填料

聚四氟乙烯


注:橡胶牌号取决于介质性质和使用温度;闸板材质牌号取决于介质性质。

连接尺寸:

MPa

DN

L

D

D1

D2

H

N-M

D0

MPa

DN

L

D

D1

D2

H

N-M

D0

1.0

50

48

160

125

100

335

4-M16

180

1.6

50

48

160

125

99

335

4-M16

180

65

48

180

145

120

363

4-M16

180

65

48

185

145

120

363

4-M16

180

80

50

195

160

135

395

4-M16

220

80

50

200

160

135

395

8-M16

220

100

50

215

180

155

465

8-M16

220

100

50

220

180

155

465

8-M16

220

125

57

245

210

185

530

8-M16

230

125

57

250

210

185

530

8-M16

230

150

57

280

240

210

630

8-M20

280

150

57

285

240

210

630

8-M20

280

200

70

335

295

265

750

8-M20

360

200

70

340

295

265

750

12-M20

360

250

70

390

350

320

900

12-M20

360

250

70

405

355

310

900

12-M22

360

300

76

440

400

368

1125

12-M20

400

300

76

460

410

375

1125

12-M22

400

350

76

500

460

428

1260

16-M20

400

350

76

520

470

435

1260

16-M22

400

400

89

565

515

482

1450

16-M22

400

400

89

580

525

485

1450

16-M27

400

450

89

615

565

532

1600

20-M22

530

450

89

640

585

545

1600

20-M27

530

500

114

670

620

585

1820

20-M22

530

500

114

715

650

609

1820

20-M30

530

600

114

780

725

685

2300

20-M27

600

600

114

840

770

720

2300

20-M36

600

700

130

895

840

800

2600

24-M27

600

700

130

910

840

788

2600

24-M36

600

800

130

1010

950

898

3000

24-M30

680

800

130

1025

950

898

3000

24-M36

680

900

140

1110

1050

1005

3400

28-M30

680

900

140

1125

1050

998

3400

28-M36

680

1000

216

1220

1160

1115

3800

28-M30

700

1000

216

1255

1170

1110

3800

28-M42

700

1200

254

1450

1380

1325

4300

32-M36

800

1200

254

1485

1390

1325

4300

32-M48

800


暗杆刀型闸阀
系列型号

SCZ73H-6C

SCZ73H-10C

SCZ73H-16C

SCZ73W-6P

SCZ73W-10P

SCZ73W-16P

SCZ73W-6R

SCZ73W-10R

SCZ73W-16R

SCZ73X-6C

SCZ73X-10C

SCZ73X-16C

SCZ73X-6P

SCZ73X-10P

SCZ73X-16P

SCZ73X-6R

SCZ73X-10R

SCZ73X-16R

SCZ73F-6P

SCZ73F-10P

SCZ73F-16P

SCZ73F-6P

SCZ73F-10P

SCZ73F-16P

SCZ73F-6R

SCZ73F-10R

SCZ73F-16R

适用介质

糖浆、纸浆、污水、煤浆、矿渣、炉渣、料仓出口、灰、渣水混合物。

适用温度

≤425℃

≤550℃

≤600℃

材料

名称

阀体(WCB)

阀体(CF8)

阀体(CF8M)

阀体

WCB铸钢

304不锈钢

316不锈钢

阀座

20Cr13

304

316

O型圈

橡胶/四氟

橡胶/四氟

橡胶/四氟

阀杆

2Cr13

304

316

填料

PTFE

PTFE

PTFE

螺母

15

304

304

支架

Q235

304

316

手轮

球墨铸铁

球墨铸铁

球墨铸铁
