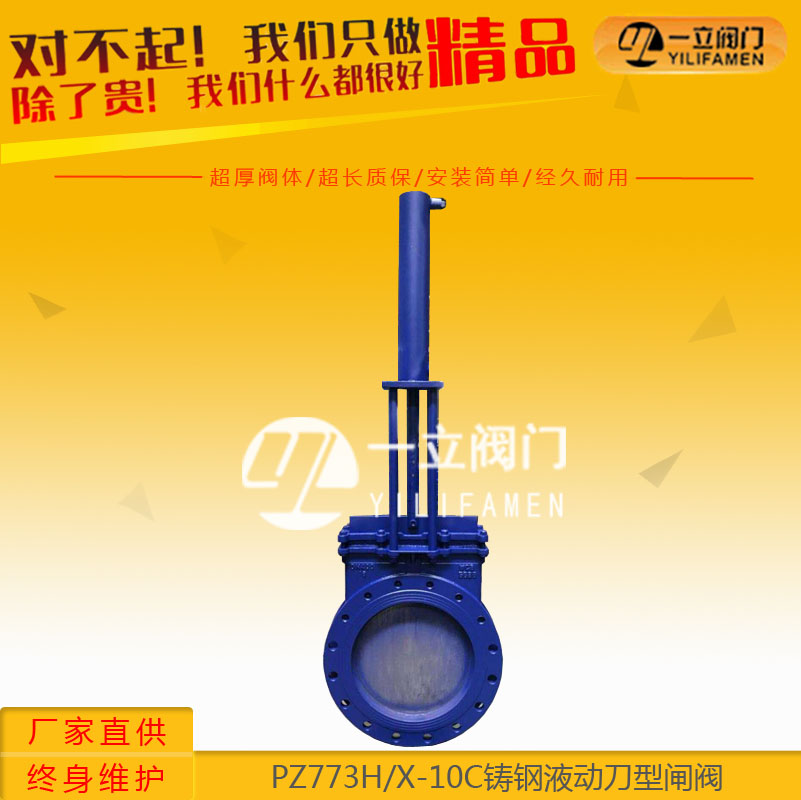

PZ773H/X-10C铸钢液动刀型闸阀

工作原理：液动刀闸阀又名液动刀型闸阀，液动刀形闸阀，由是由液压缸活塞杆连接阀门闸板，其操作原理手动驱动液压泵手柄把液压油通过手动换向阀压入液压缸的上下腔来带动活塞

工作原理：

液动刀闸阀又名液动刀型闸阀，液动刀形闸阀，由是由液压缸活塞杆连接阀门闸板，其操作原理手动驱动液压泵手柄把液压油通过手动换向阀压入液压缸的上下腔来带动活塞杆做上下动作，从而带动闸板的启闭来达到阀门开关作用。

主要性能规范：

公称压力(MPa)	壳体试验(MPa)	密封试验(MPa)	工作温度	适用介质
1.0 1.6	1.5 2.4	1.1 1.8	≤900℃	纸浆、污水、煤浆、灰、渣水混合物

主要零部件材质：

体、盖	闸板	阀杆	密封面
不锈钢、碳钢、灰铸铁	碳钢、不锈钢	不锈钢	橡胶、四氟、不锈钢、硬质合金

主要外形及连接尺寸(mm)：

产品特点：

1.提升式的闸板密封面，可刮除密封面上的粘着物，自动清理杂物。

2.不锈钢闸板可防止腐蚀引起的密封泄漏。

3.硬质全金密封面能保证密封耐磨性能和要求。

4.阀体密封面没有凹槽，不产生积留物，能保证开启灵活。

5.短结构长度，可节省原料、安装空间也有效支持管道强度。

6.科学的上密封填料函设计，使上密封安全有效，经久耐用。

7.三角形的支架节省原材料，保证需要的力学性能。

8.阀体上的导向块使闸板正确运动，四个挤压块保证闸板有效密封。

9.阀体加强筋设计提高阀体的强度。

10.不锈钢阀杆经久耐用，双头螺栓使启闭更为迅速。

11.可任意选用驱动机构。

12.150以上口径，采用全封闭结构，更能有效开启和防止泄漏。

13.氟橡胶密封面能达到密封效果,提高使用温度。

14.橡胶密封面直接硫化在阀体内,不会脱落。
