PZ973W不锈钢电动刀型闸阀

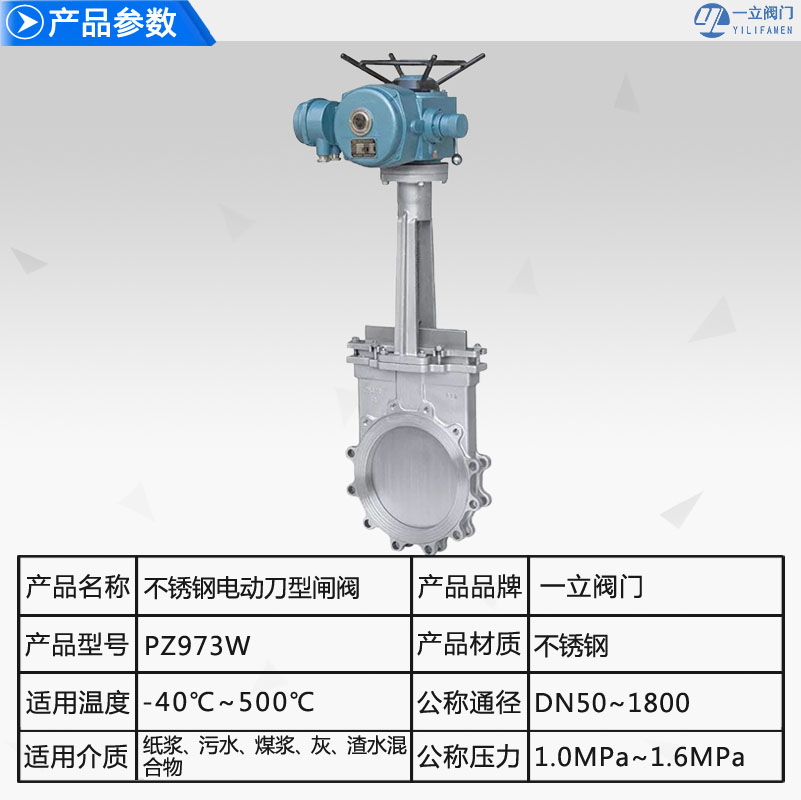

  • 产品概述: 电动刀型闸阀(刀闸阀)PN6~PN16驱动方式为电动驱动,连接方式为对夹式连接,阀门为明杆平行式刚性单闸板,Z973F阀座密封面材料为氟塑料、Z973H阀座密封面材料为不锈钢
  • 咨询热线:0577-67313796
  • 产品详情




产品概述:
电动刀型闸阀(刀闸阀)PN6~PN16驱动方式为电动驱动,连接方式为对夹式连接,阀门为明杆平行式刚性单闸板,Z973F阀座密封面材料为氟塑料、Z973H阀座密封面材料为不锈钢,公称压力PN6~16,阀体材料为不锈钢的闸阀。 配有多回转式电动装置,使阀板作上下直线运动,并可实现远程控制阀门的打开或关闭。通径范围:DN50~DN500,使用温度 ≤100℃,广泛应用于排水、供热、电站、化工、食品、造纸、制药、煤碳、采矿等工程。

工作原理:
采用全圆形的通道设计,在刀板上端安装有聚四氟乙烯、刮泥器,聚胶脂或含Ni耐磨铸铁制成的耐磨折边锥体安装在刀闸阀的进口端,可在阀体四周设置多个冲洗口。刀板底端加工成刀刃,光洁度高,保证了良好的密封性。广泛满足造纸、纸浆工业、工业污水和城市污水处理、化工厂、飞灰处理、散状物料输送、食品饮料工业的使用要求及工作条件苛放慢的环境条件下。

产品特点:
刀型闸阀其闸板具有剪切功能,可刮除密封面上的粘着物,自动清除杂物,不锈钢闸板可防止腐蚀引起的密封泄漏。电动刀型闸阀具有启闭速度快、设计合理、结构紧凑、密封可靠、操作轻便灵活、体积小、通道流畅、流阻小、重量轻、易安装、易拆卸等优点,可在工作压力0.6MPa-2.5MPa,使用温度-29-180℃情况下正常工作。

外形及连接尺寸:

公称压力

DN

L

D1

D2

H

D0

L0

L1

L2

N-M

电装
型号

电机
功率

公称
转矩

重量

0.6
MPa

50

50

90

110

370

365

283

326

219

4-M12

DZ10

0.25

100

52.3

65

50

110

130

460

365

283

326

219

4-M12

DZ10

0.25

100

53

80

50

125

150

590

365

283

326

219

4-M16

DZ10

0.25

100

55

100

50

145

170

780

365

283

326

219

4-M16

DZ10

0.25

100

57.4

125

50

175

200

950

365

283

326

219

8-M16

DZ10

0.25

100

62

150

60

200

225

980

365

283

326

219

8-M16

DZ10

0.25

100

71.3

200

60

255

280

1053

365

283

371

219

8-M16

DZ15

0.37

150

80.5

250

70

310

335

1060

365

283

371

219

12-M16

DZ20

0.37

200

99.6

300

80

362

395

1230

365

283

371

219

12-M20

DZ20

0.37

200

122.7

350

90

412

445

1250

365

283

371

219

12-M20

DZ30

0.55

300

148

400

100

462

498

1767

365

283

371

219

16-M20

DZ30

0.55

300

158

450

120

518

550

1920

560

365

470

310

16-M20

DZ45

1.5

450

224

500

130

568

600

2010

560

365

470

310

16-M20

DZ45

1.5

450

241

600

140

670

705

2110

560

365

470

310

20-M22

DZ60

2.2

600

335

1.0
MPa

50

50

100

125

370

365

283

326

219

4-M16

DZ10

0.25

100

54

65

50

120

145

460

365

283

326

219

4-M16

DZ10

0.25

100

60

80

50

135

160

590

365

283

326

219

4-M16

DZ10

0.25

100

62

100

50

155

180

780

365

283

326

219

8-M16

DZ10

0.25

100

66

125

50

185

210

950

365

283

326

219

8-M16

DZ10

0.25

100

76

150

60

210

240

980

365

283

371

219

8-M20

DZ15

0.37

150

84

200

60

265

295

1053

365

283

371

219

8-M20

DZ20

0.37

200

106

250

70

320

350

1060

365

283

371

219

12-M20

DZ20

0.37

200

120

300

80

368

400

1230

365

283

371

219

12-M20

DZ30

0.55

300

218

350

90

428

460

1250

365

283

371

219

16-M20

DZ30

0.55

300

230

400

100

482

515

1767

560

365

470

310

16-M22

DZ45

1.5

450

297

450

120

532

565

1920

560

365

470

310

20-M22

DZ45

1.5

450

369

500

130

585

620

2010

560

365

470

310

20-M22

DZ60

2.2

600

420

600

140

685

725

2110

560

365

470

310

20-M27

DZ60

2.2

600

520


注意事项:
1. 安装前须检查阀门腔内和密封面等部位,不允许有污物或砂粒附着;
2.各连接部位螺栓,要求均匀拧紧;
3.检查填料部位要求压紧,既保证填料的密封性,也要保证闸板开启灵活;
4.用户在安装阀门前,必须校对阀门型号,连接尺寸及注意介质流向,保证与阀门要求一致性;
5.用户在安装阀门时,必须预留阀门驱动的必要空间;
6.驱动装置的接线须按线路图进行;
7.刀型闸阀必须定期保养,不得随意碰撞及挤压,以免影响密封。

安装注意事项及要点:
1、手轮、手柄及传动机构均不允许作起吊用,并严禁碰撞。
2、双闸板闸阀应垂直安装(即阀杆处于垂直位置,手轮在顶部)。
3、带有旁通阀的闸阀在开启前应先打开旁通阀(以平衡进出口的压差及减小开启力)。
4、带传动机构的闸阀,按产品使用说明书的规定安装。

咨询:PZ973W不锈钢电动刀型闸阀
