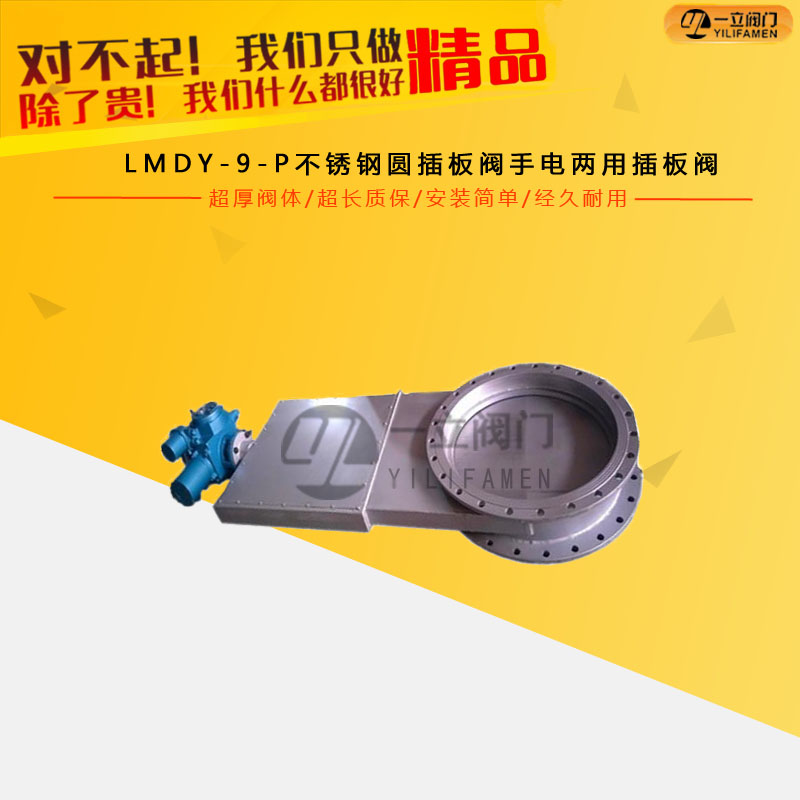

LMDY-9-P不锈钢圆插板阀手电两用插板阀

  • 用途: 全密封圆形插板阀是一种粉料、晶粒料、颗粒料及小块物料的流量或输送量的主要控制设备,使用在冶金、矿山、建材、粮食、化工等行业控制流量变化或迅速切断。 特点: 结构
  • 咨询热线:0577-67313796
  • 产品详情



用途:
全密封圆形插板阀是一种粉料、晶粒料、颗粒料及小块物料的流量或输送量的主要控制设备,使用在冶金、矿山、建材、粮食、化工等行业控制流量变化或迅速切断。

特点:
结构简单、操纵灵活、重量轻、无卡阻、特别适用于各类固体物料和50mm左右块状、团状物料的输送及流量调节,安装不受角度限制,操作方便,能随时调整尺度。

主要连接尺寸:
类别
A×A
B×B
C×C
H
L
n-d
重量
单向
200×200
256×256
296×296
820
100
8-Φ12
62
250×250
306×306
346×346
930
100
8-Φ14
70.5
300×300
356×356
396×396
1050
100
8-Φ14
81
400×400
456×456
496×496
140
100
12-Φ14
114
450×450
510×510
556×556
1450
120
12-Φ18
130
500×500
560×560
606×606
1610
120
16-Φ18
147
双向
600×600
660×660
706×706
1830
120
16-Φ18
169
700×700
770×770
820×820
2130
140
20-Φ18
236
800×800
870×870
920×920
2440
140
20-Φ18
303
900×900
974×974
1030×1030
2660
160
27-Φ23
424
1000×1000
10741074
1130×1130
2870
160
24-Φ23
636
说明
LMD-单向
I-手轮
距地面小于1.7米用手轮,大于1.7米用链轮
链条节数M=0.105X-113(X是丝杆中心离地面度度)
LMS-双向
Ⅱ-链轮
