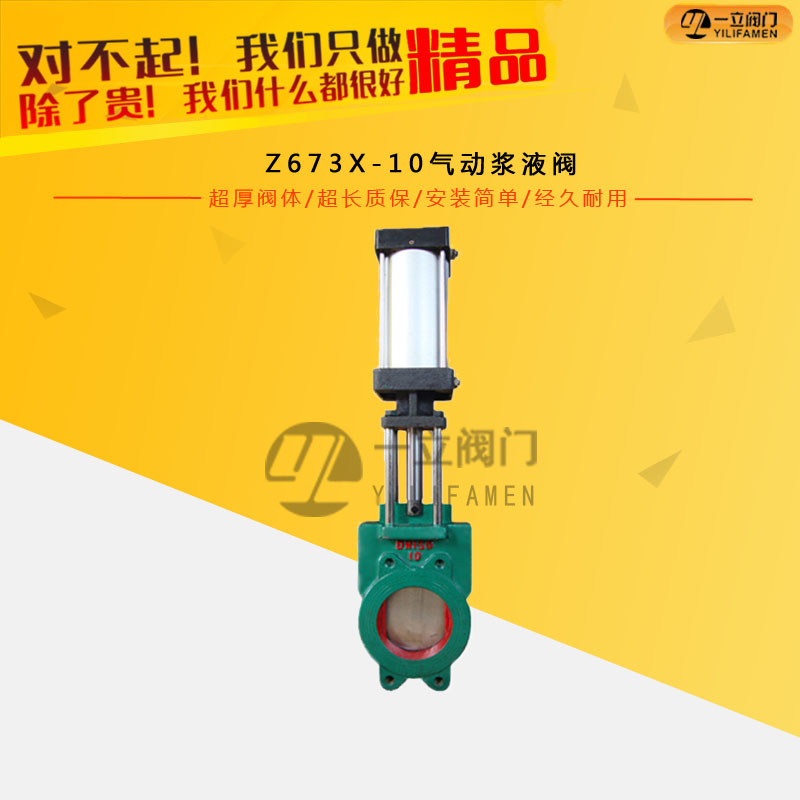

Z673X-10气动浆液阀

  • 产品概述: Z673X气动浆液阀是我公司生产的系列控制阀门之一。该产品在生产与应用过程中不断消化与吸收国内外类似产品结构及制造工艺的先进特点,不断提高产品的科技含量,从一
  • 咨询热线:0577-67313796
  • 产品详情



产品概述:

     Z673X气动浆液阀是我公司生产的系列控制阀门之一。该产品在生产与应用过程中不断消化与吸收国内外类似产品结构及制造工艺的先进特点,不断提高产品的科技含量,从一些技术细节着手,完善了阀门的综合性能。该产品通过配用电磁阀、接近开关等附件可以完成开、关两位置的动作控制和信号输出,也可以完成连续动作的自动控制。用户可根据实际需要进行选择。Z673X气动浆液阀品种齐全。主体采用铸铁、铸钢、不锈钢等。通径从DN50~DN1000。产品广泛用于化工、煤碳、制糖、污水、造纸等领域,是一种理想的密封阀门。特别适合于造纸行业在管道上作调节和节流使用。

产品特点:
1、气动刀型闸阀采用对夹式结构,体积小,重量轻。
2、完全敞开的通道,可以防止介质在阀内沉积。
3、新研制的U型封圈,可以保证阀门的良好密封性。
4、闸板的外密封,则是通过嵌在阀体内具有弹性的密封条来实现,并可借助于螺钉,压板进行调整。
5、流阻小。
6、安装维修方便。

性能规范:
公称压力(MPa) 0.6 1.0
试验压力(MPa) 壳体 0.9 1.5
密封 0.66 1.1
使用介质 煤浆、粮浆、纸浆、泥浆、活
水砂浆、矿渣、碱液
工作温度 ≤100℃

主要零件材料:

体、盖 不锈钢、碳钢、灰铸铁
闸板 碳钢、不锈钢
阀杆 不锈钢
密封面 橡胶、四氟、不锈钢、硬质合金




主要外形连接尺寸:

MPa DN L D D1 B H n-M 2
PN0.6 PN1.0
1.0 50 40 40 125 100 115 335 4-M16 45°
65 40 40 145 120 115 363 4-M16 45°
80 50 50 160 135 150 395 4-M16 22.5°
100 50 50 180 155 150 465 4-M16 22.5°
125 50 50 210 185 190 530 4-M16 22.5°
150 60 60 240 210 190 630 4-M20 22.5°
200 60 60 295 265 230 750 4-M20 22.5°
250 70 70 350 318 280 900 8-M20 15°
300 70 80 400 368 350 1120 8-M20 15°
350 80 90 460 430 350 1260 10-M20 11.25°
400 90 120 515 482 350 1450 10-M24 11.25°
450 90 120 565 532 350 1600 14-M24
500 100 130 620 585 350 1800 14-M24
600 100 140 725 685 430 2300 14-M27

咨询:Z673X-10气动浆液阀
