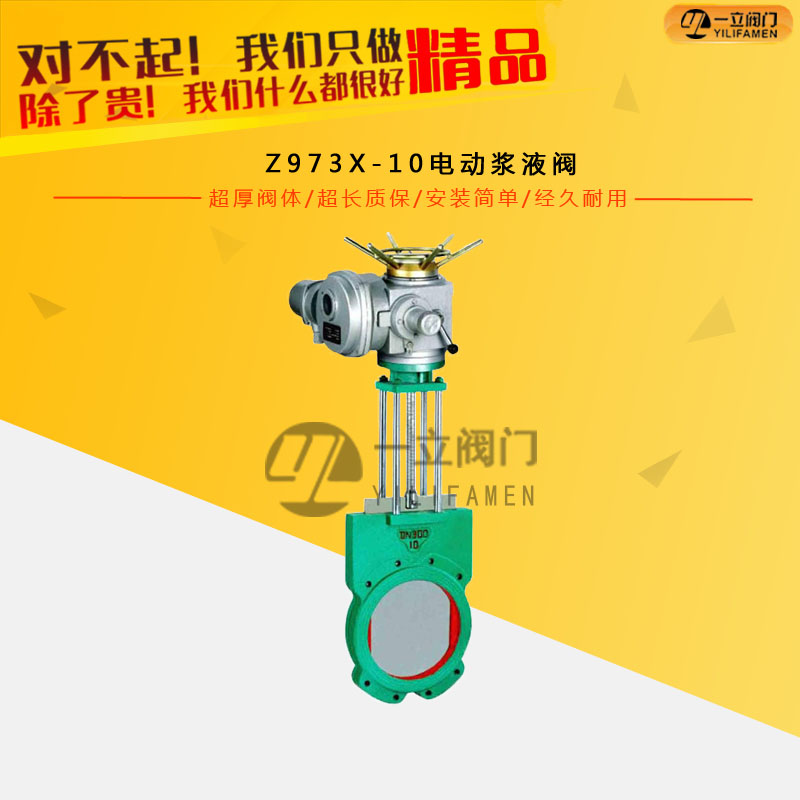

Z973X-10电动浆液阀

产品概述： Z973X电动对夹式浆液阀在生产与应用过程中不断消化与吸收国内外类似产品结构及制造工艺的先进特点。不断提高产品的科技含量，从一些技术细节着手，完善了阀门的综合

咨询热线：0577-67313796

产品详情

产品概述：
Z973X电动对夹式浆液阀在生产与应用过程中不断消化与吸收国内外类似产品结构及制造工艺的先进特点。不断提高产品的科技含量，从一些技术细节着手，完善了阀门的综合性能。该产品通过配用电磁阀等附件可以完成开，关两位置的动作的自动控制。
主体采用铸造，铸钢，不锈钢等。通径从DN50-DN1200。产品广泛用于化工，煤炭，制糖，污水，造纸等到领域，是一种理想的密封阀门。特别适合于造纸行业在管道上作调节和节流使用。

产品用途：

浆液阀广泛适用于石油、化工、火力发电厂等油品、水、蒸汽管路上作接通或截断管路中介质的启闭装置。

产品特点：

1、结构紧凑，设计合理，阀门钢性好，通道流畅，流阻系数小

2、密封面采用不锈钢和硬质合金，使用寿命长

3、采用柔和石墨填料，密封可靠，操作轻便灵活

4、驱动方式为电动

性能材料：

型号		Z973X-2.5	Z973X-6	Z973X-10	Z973X-16
工作压力(MPa)		0.25	0.6	1.0	1.6
适用介质		煤浆、糠浆、纸浆、泥浆、污水、矿渣等
适用温度(℃)		≤120
材料	阀体	灰铸铁
	闸板	铬镍钛不锈钢
	阀体密封圈	合成橡胶或聚四氟乙烯
	阀杆	铬不锈钢
	支架	碳素钢
	填料	聚四氟乙烯

技术参数：

型号	Z973X-10、Z973H-16C系列
公称通径	DN100∽600mm
公称压力	0.6MPa∽1.6MPa
适用温度	≤120℃∽300℃
适用介质	煤浆、糖浆、纸浆、泥浆、污水、矿渣、碱液
材质	铸钢、碳钢、不锈钢

主要性能规范：

公称压力	密封试验	壳体试验	工作温度	适用介质
0.6MPa	0.66MPa	0.9MPa	-10℃～120℃	泥浆、煤浆、纸浆、粮浆、粒状物、糊剂等介质
1.0MPa	1.5MPa	1.5MPa	-10℃～120℃	泥浆、煤浆、纸浆、粮浆、粒状物、糊剂等介质

主要外形尺寸：

公称压力	DN	L	D1	D2	H	A	B	C	D	N-Φ	电装型号
0.6MPa	50	48	90	110	600	215	125	318	197	4-M12	DZ10
	65	48	110	130	670	215	125	318	197	4-M12	DZ10
	80	51	125	150	680	215	125	318	197	4-M16	DZ10
	100	51	145	170	700	215	125	318	197	4-M16	DZ10
	125	57	175	200	720	215	125	318	197	8-M16	DZ10
	150	57	200	225	790	215	125	318	197	8-M16	DZ10
	200	70	255	280	850	215	125	363	197	8-M16	DZ15
	250	70	310	335	1100	215	125	363	197	12-M16	DZ20
	300	76	362	395	1180	215	125	363	197	12-M20	DZ20
	350	76	412	445	1280	215	125	363	197	12-M20	DZ30
	400	89	462	495	1460	215	125	363	197	16-M20	DZ45
	450	89	518	550	1600	240	235	437	277	16-M20	DZ45
	500	114	568	600	1800	240	235	437	277	16-M20	DZ60
	600	114	670	705	2100	240	235	437	277	20-M22	DZ60
	700	127	775	810	2300	274	260	526	283	24-M22	DZ90
	800	127	880	920	2500	274	260	526	283	24-M27	DZ120
	900	154	980	1020	2700	319	295	554	309	24-M27	DZ180
	1000	165	1080	1120	2900	319	295	554	309	28-M27	DZ250
	1200	190	1295	1340	2300	319	295	554	309	32-M27	DZ250
1.0MPa	50	48	100	125	600	215	125	318	197	4-M16	DZ10
	65	48	120	145	670	215	125	318	197	4-M16	DZ10
	80	51	135	160	680	215	125	318	197	4-M16	DZ10
	100	51	155	180	700	215	125	318	197	8-M16	DZ10
	125	57	185	210	720	215	125	318	197	8-M16	DZ10
	150	57	210	2400	790	215	125	363	197	8-M20	DZ15
	200	70	265	295	850	215	125	363	197	8-M20	DZ20
	250	70	320	350	1140	215	125	363	197	12-M20	DZ20
	300	76	368	400	1180	215	125	363	197	12-M20	DZ30
	350	76	428	460	1280	215	125	363	197	16-M20	DZ30
	400	89	482	515	1460	240	235	437	277	16-M22	DZ45
	450	89	532	565	1600	240	235	437	277	20-M22	DZ45
	500	114	585	620	1800	240	235	437	277	20-M22	DZ60
	600	114	685	725	2100	240	235	437	277	20-M27	DZ60
	700	127	800	840	2300	274	260	526	238	24-M27	DZ120
	800	127	898	950	2500	319	295	554	309	24-M30	DZ180
	900	154	1005	1050	2700	319	295	554	309	28-M30	DZ180
	1000	165	1115	1160	2900	319	295	554	309	28-M30	DZ250
	1200	190	1325	1380	3400	319	295	554	309	32-M36	DZ258
