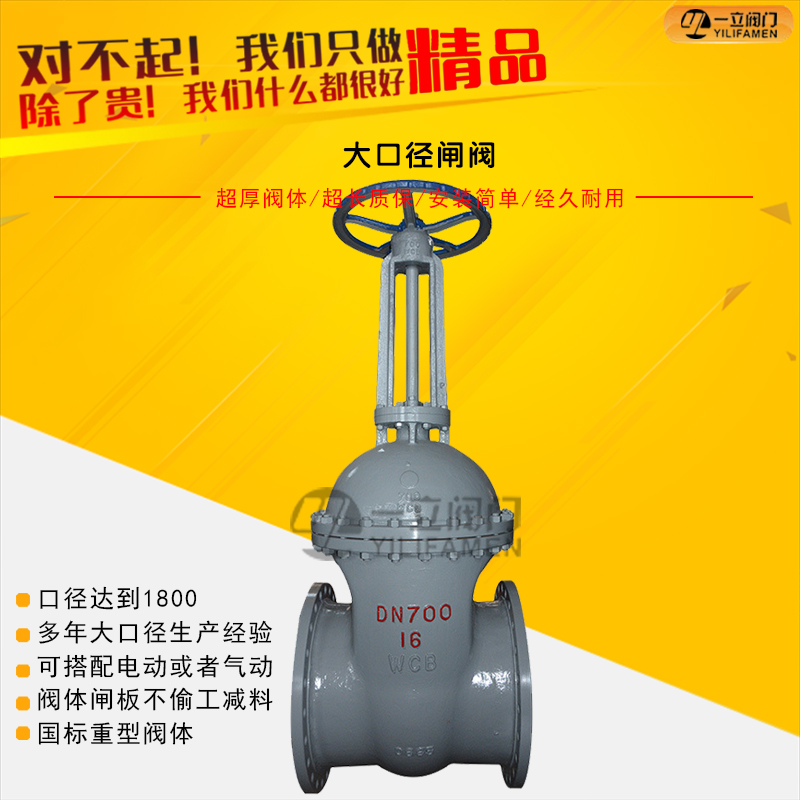

Z41H大口径闸阀

  • 大口径铸钢闸阀: 是所有用金属钢材料浇铸成铸件加工的闸阀统称铸钢闸阀。与铸钢闸阀相对应的还铸铁闸阀、锻钢闸阀,可锻铸铁闸阀。 分类 铸钢闸阀:按材料分有碳钢闸阀、不锈
  • 咨询热线:0577-67313796
  • 产品详情




大口径铸钢闸阀:
是所有用金属钢材料浇铸成铸件加工的闸阀统称铸钢闸阀。与铸钢闸阀相对应的还铸铁闸阀、锻钢闸阀,可锻铸铁闸阀。
分类
铸钢闸阀:按材料分有碳钢闸阀、不锈钢闸阀、低合金钢闸阀(耐高温的铬钼钢属这个类别)、低温钢闸阀等。
各类铸钢闸阀下又有各种具体钢种牌号常用如下:
1、碳钢闸阀铸件牌号有:WCA、WCB、WCC、LCB等;适用温度-46度~425度。
2、不锈钢闸阀铸件牌号:301不锈钢、CF8不锈钢(对应锻件304不锈钢)、CF8M不锈钢(对应锻件316不锈钢)等;适用温度-198度~816度。
3、低合金钢分高温合金钢和高强度低合金钢,其中高温合金钢就是常说的铬钼钢。
铬钼钢闸阀的铸件牌号:ZG1Cr5Mo、ZG15Cr1MoV、ZG20CrMoV、WC6、WC9、C12A等。适用温度550度~750度。
每种具体的牌号材料所适用的温度各不相同,视实际工况条件选用。
误区说明
在阀门采购中说到铸钢闸阀通常就是指WCB牌号的碳钢闸阀,因为在最早期的时候钢制铸件没有像现在这样丰富,说到铸钢闸阀只有WCB这个材料好选,时间久了默认铸钢闸阀就是WCB碳钢闸阀,WCB碳钢闸阀也是历史最悠久,使用最广泛的阀门结构形式之一。

全按0.5Mpa~0.7Mpa气体介质压力来试验检漏。
试验执行标准:GB/T 13927-2008名称通用阀门压力试验
设计标准:GB/T12234-2007 名称:石油天然气工业用螺柱连接阀盖的钢制闸阀
法兰连接:JB/T 79-94 机械部法兰标准、GB/T 9113-2000 国家推荐法兰标准、HG/T 20592-2009化工部法兰
结构长度:GB12221-2005 名称:金属阀门的结构长度

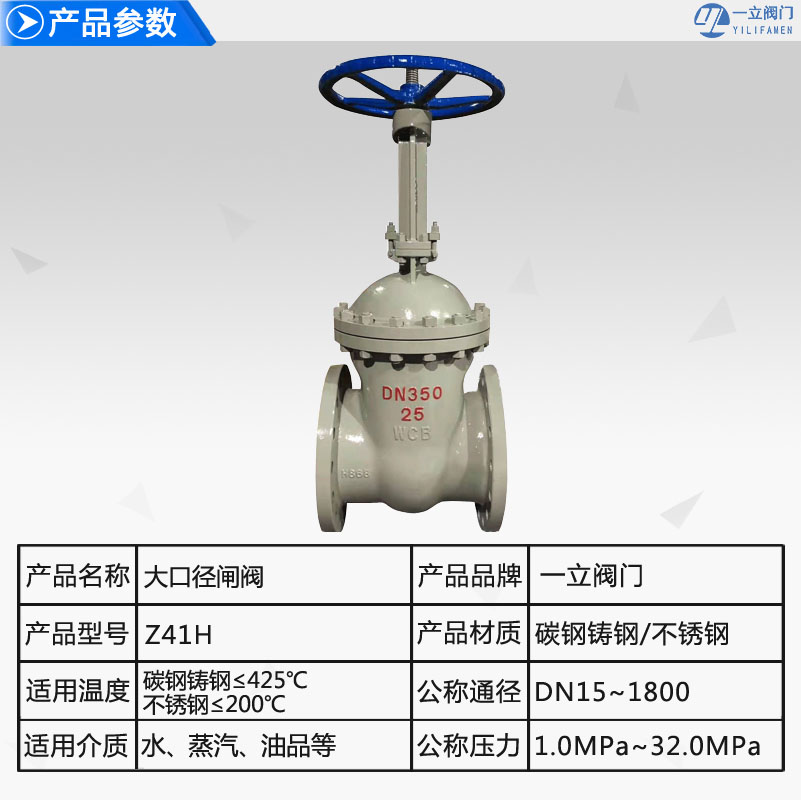

公称通径:DN15~DN1200mm
公称压力:PN10~PN320、1.0Mpa~32.0Mpa
适用工况
适用介质:
1、碳钢闸阀材料代号"C":水、油、蒸汽(温度≤425℃)
2、304不锈钢闸阀材料代号"P":硝酸类(温度≤200℃)
3、316不锈钢闸阀材料代号"R":醋酸类(温度≤200℃)
4、WC6、WC9铬钼钢闸阀材料代号"I":水、油、蒸汽(温度≤595℃)
等……
安装要点
安装使用
1.安装前须检查阀门腔内和密封面等部位,不允许有污物或砂粒附着; 2.各连接部位螺栓,要求均匀拧紧; 3.检查填料部位要求压紧,既保证填料的密封性,也要保证闸板开启灵活; 4.用户在安装阀门前,必须校对阀门型号,连接尺寸及注意介质流向,保证与阀门要求一致性; 5.用户在安装阀门时,必须预留阀门驱动的必要空间; 6.驱动装置的接线须按线路图进行; 7.闸阀必须定期保养,不得随意碰撞及挤压,以免影响密封。
安装注意事项
1)、安装位置、高度、进出口方向必须符合设计要求,连接应牢固紧密。
2)、安装在保温管道上的各类手动阀门,手柄均不得向下。
3)、阀门安装前必须进行外观检查,阀门的铭牌应符合现行国家标准《通用阀门标志》GB 12220的规定。对于工作压力大于1.0 MPa 及在主干管上起到切断作用的阀门,安装前应进行强度和严密性能试验,合格后方准使用。强度试验时,试验压力为公称压力的1.5倍,持续时间不少于5min,阀门壳体、填料应无渗漏为合格。严密性试验时,试验压力为公称压力的1.1倍;试验压力在试验持续的时间应符合GB 50243标准要求,以阀瓣密封面无渗漏为合格。
注意事项
手轮、手柄及传动机构均不允许作起吊用,并严禁碰撞。
双闸板闸阀应垂直安装(即阀杆处于垂直位置 , 手轮在顶部 )。
带有旁通阀的闸阀在开启前应先打开旁通阀(以平衡进出口的压差及减小开启力 )。
带传动机构的闸阀,按产品使用说明书的规定安装。
如果阀门经常开关使用 , 每月至少润滑一次。
优缺点
1、铸钢闸阀的优点:流体阻力小 , 密封面受介质的忡刷和侵蚀小。开闭较省力。介质流向不受限制 , 不扰流、不降低压力。结构简单 , 结构长度短,制造工艺性好,耐高温耐高压可选材料多,适用范围广。
2、铸钢闸阀的缺点:密封面之间易引起冲蚀和擦伤,维修比较困难。外形尺寸较大,开启需要一定的空间,开闭时间长。
闸阀分类
按闸板形式分
闸阀按闸板形式分:楔式闸板式闸阀和平行闸板式闸阀 , 楔式闸板式闸阀又可分为:单闸极式、双闸板式和弹性闸板式;平行闸板式闸阀可分为单闸板式和双闸板式。
按阀杆升降分
闸阀按阀杆是否升降,可分为明杆闸阀和暗杆闸阀。阀杆一边旋转一边升降的是明杆闸阀;阀杆只会旋转不升降的是暗杆闸阀。
明杆闸阀的闸板随阀杆一起作直线运动的,叫升降杆闸阀(亦叫明杆闸阀)。通常在升降杆上有梯形螺纹,通过阀门顶端的螺母以及阀体上的导槽,将旋转运动变为直线运动 , 也就是将操作转矩变为操作推力。开启阀门时,当闸板提升高度等于阀门通径的1:1倍时,流体的通道完全畅通,但在运行时,此位置是无法监视的。实际使用时,是以阀杆的顶点作为标志,即开不动的位置,作为它的全开位置。为考虑温度变化出现锁死现象 , 通常在开到顶点位置上 , 再倒回 1/2-1圈 , 作为全开阀门的位置。因此 , 阀门的全开位置,按闸板的位置(即行程>来确定。
有的闸阀 , 阀杆螺母设在闸板上,阀杆光旋转不升降,手轮转动带动阀杆转动 , 而使闸板提升 , 这种阀门叫做旋转杆闸阀或叫暗杆闸阀。开关同明杆闸阀一样,开到转不动为全开,关开转不动为全关。比起明杆闸阀来在闸板开度上无法用肉眼来看,较难把握,需加装开度指示条。
【产品用途】
楔式闸阀广泛适用于石油化工,火力发电厂等油品、水蒸气管路上作接通或截断管路中介质的启闭装置

【产品特点】
1、结构紧凑、设计合理、阀门刚性好、通道流畅,流量系数小
2、密封面采用不锈钢和硬质合金,使用寿命长
3、采用柔性石墨填料、密封可靠,操作轻便灵活
4、驱动方式为手动、气动、电动、齿轮传动
5、结构形式为弹性楔式单闸板、刚性楔式单闸板双闸板型式

【执行标准】
设计规范:GB/T 12234
结构长度:GB/T 12221
连接法兰:JB/T 79
试验与检验:JB/T 9092
压力-温度:GB/T 9131
产品标识:GB/T 12220

【性能规范】



【适用介质和适用温度】


【主要零件材料】


闸阀主要连接外型尺寸
