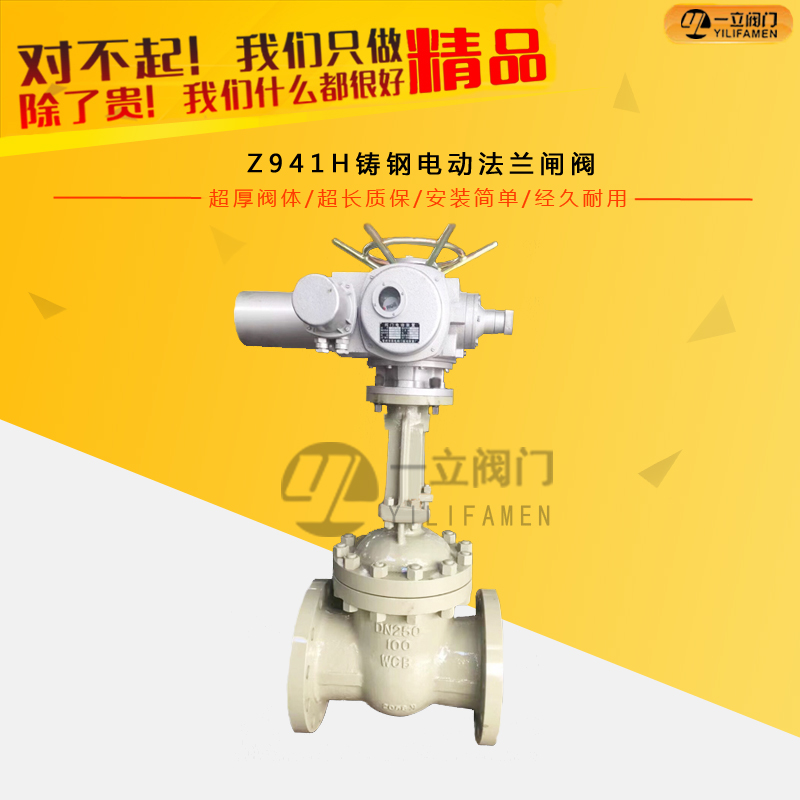

Z941H铸钢电动法兰闸阀

  • 一、电动钢制楔式闸阀--概述 Z941H/Z940Y/Z940W 型 电动钢制楔式闸阀 :电动、法兰连接、明杆楔式弹性闸板,阀座密封面材料为堆焊铁基合金(Z940H-100/160)、堆焊硬质合金(Z940Y-100/160、
  • 咨询热线:0577-67313796
  • 产品详情


一、电动钢制楔式闸阀--概述



Z941H/Z940Y/Z940W 型 电动钢制楔式闸阀:电动、法兰连接、明杆楔式弹性闸板,阀座密封面材料为堆焊铁基合金(Z940H-100/160)、堆焊硬质合金(Z940Y-100/160、Z940Y-100I)、不锈钢(Z940W-100P、Z940W-100R),公称压力 PN100、PN160,阀体材料为碳素钢(Z940H-100/160、Z940Y-100/160)、铬钼不锈钢(Z940Y-100I)、铬镍不锈钢(Z940W-100P)和铬镍钼不锈钢(Z940W-100R)的闸阀。



二、电动钢制楔式闸阀--主要性能参数





Z940H、Z940Y、Z940W型 电动钢制楔式闸阀主要性能参数
型号 PN 工作压力
(MPa)
适用温度
(℃)
适用介质 材料
阀体、闸板、阀盖 闸杆 密封面 填料
Z940H-100 100 10.0 ≤425 水、蒸汽、油品 碳素钢 铬不锈钢 堆焊铁基合金 石棉石墨
或柔性石墨
Z940H-160 160 16.0
Z940Y-100 100 10.0 堆焊硬质合金
Z940Y-160 160 16.0
Z940Y-100I 100 10.0 ≤550 蒸汽、油品 铬钼合金钢 铬钼合金钢 堆焊硬质合金 柔性石墨
Z940W-100P 100 10.0 ≤200 醋酸类介质 铬镍不锈钢 铬镍不锈钢 本体材料 聚四氟乙烯
Z940W-100R 100 10.0 铬镍钼不锈钢 铬镍钼不锈钢 本体材料





三、电动钢制楔式闸阀--主要外形及结构尺寸





Z940HZ940YZ940W型PN100 电动钢制楔式闸阀主要外形及结构尺寸(mm)
DN L D D1 D2 D6 b z×Φd H 重量/kg
50 250 195 145 112 85 28 4×Φ25 650 100
65 280 220 170 138 110 32 8×Φ25 680 120
80 310 230 180 148 115 34 8×Φ25 755 210
100 350 265 210 172 145 38 8×Φ30 830 300
125 400 310 250 210 75 42 8×Φ34 965 440
150 450 350 290 250 205 46 12×Φ34 1020 500
200 550 430 360 312 260 54 12×Φ41 1240 570
250 650 500 430 382 313 60 12×Φ41 1400 900
300 750 585 500 442 364 70 16×Φ48 1920 1020
350 850 655 560 498 420 76 16×Φ54 2010 1250
400 950 715 620 558 480 80 16×Φ54 2100 1390



Z940H、Z940Y、Z940W型PN160 电动钢制楔式闸阀主要外形及结构尺寸(mm)


DN L D D1 D2 D6 b z×Φd H 重量/kg
50 300 215 165 132 95 36 8×Φ25 650 170
65 345 245 190 152 110 44 8×Φ30 680 230
80 390 260 205 168 130 46 8×Φ30 755 250
100 450 300 240 200 160 48 8×Φ34 830 390
125 525 355 285 238 490 60 8×Φ41 970 450
150 600 390 318 270 205 66 12×Φ48 168 680
200 750 480 400 345 275 78 12×Φ48 1492 1073
