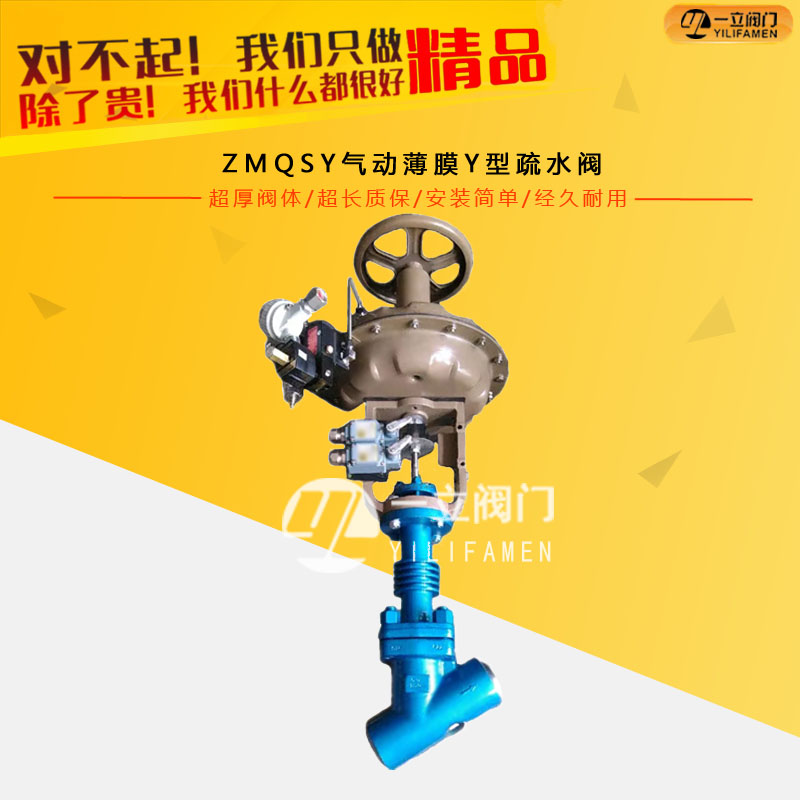

ZMQSY气动薄膜Y型疏水阀

  • 产品概述: ZMQSY气动Y型疏水阀适用于火电站系统中(火电站系统中主蒸汽系统疏水),作为接通或截断介质使用。气动Y型疏水阀上部由阀盖和填料箱组成,便于拆装以及在原地维修。
  • 咨询热线:0577-67313796
  • 产品详情



产品概述:

ZMQSY气动Y型疏水阀适用于火电站系统中(火电站系统中主蒸汽系统疏水),作为接通或截断介质使用。气动Y型疏水阀上部由阀盖和填料箱组成,便于拆装以及在原地维修。倾斜阀杆的构造和的流道形状设计使介质近于直线的方式,阀门具有的Cv值,产生比其它形式阀门低的压降。阀门本体上以工艺堆焊硬质合金密封面(密封面表面经过整体硬化处理),结构紧凑。锥形密封面设计使较小的轴向力就可密封,能提供好的密封。采用阀体中腔导向的阀瓣具有上下两个导引环,阀瓣的顶部和底部同时导向,构成在阀体中腔导向的活塞式阀瓣,可以消除因受力不当产生的卡死,表面擦伤,阀杆弯曲,阀瓣振颤等现象。阀瓣底部的导引环将的流体以接近直线的方式通过,消除侧面冲击引起的反应。这些特点使该阀门适用于电站蒸汽快速“排放”和“疏水”系统。阀瓣密封面堆焊硬质合金,该合金具有的机械特性,耐磨损,耐冲蚀。阀杆填料采用填料,能起到的防漏效果,并且拆装方便。填料箱与阀体处的密封采用夹316高目柔性石墨垫,以预定的扭矩进行装配。

结构特点:

1、采用气动装置作为执行机构,对阀门的控制。
2、填料箱采用合理结构设计,符合强度和良好的热学特性。

参数表:

产品名称
ZMQSY气动Y型疏水阀
产品型号
ZMQSY
公称通径
DN15-300
压力范围
Class300~class2680
阀体材质
碳钢、锻钢、不锈钢、合金钢

标准规范:

设计制造标准

JB/T3595、E101、ANSIB16.34

结构长度标准

GB/T12221-2005

对接焊坡口尺寸

按ANSIB16.25

承接焊尺寸

按ANSIB16.34

承插焊口径范围

1/2″~2-1/2″

对接焊口径范围

1/2″~4″

压力温度等级

GB/T12224-2005

试验检验标准

JB/T3595


零部件材料:

零件名称

材料

阀体

25+Stellite21

12Cr1MoV+Stellite21

0Cr17Ni12Mo2+Stellite21

阀瓣

25+Stellite21

12Cr1MoV+Stellite21

Stellite21

阀杆

1Cr13

25Cr2Mo1V

0Cr17Ni4Cu4Nb

填料箱

25

12Cr1MoV

0Cr17Ni12Mo2

压板

1Cr13

1Cr13

0Cr17Ni12Mo2

填料

夹不锈钢丝编织柔性石墨

夹不锈钢丝编织柔性石墨

夹不锈钢丝编织柔性石墨

填料垫

1Cr13

1Cr13

0Cr17Ni12Mo2

密封垫

夹316丝高目柔性石墨

夹316丝高目柔性石墨

夹316丝高目柔性石墨

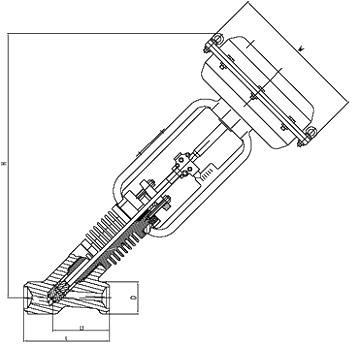

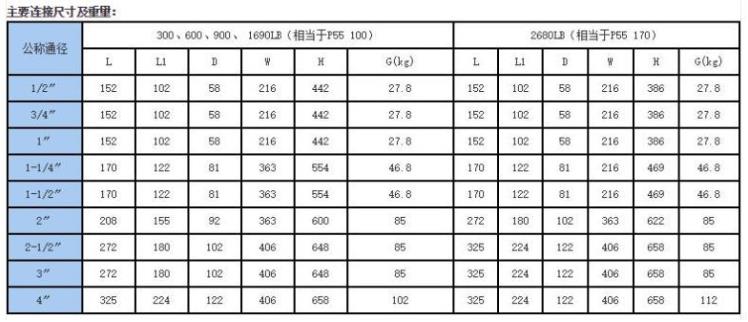

公称通径

300、600、900、 1690LB(相当于P55 100)

2680LB(相当于P55 170)

L

L1

D

W

H

G(kg)

L

L1

D

W

H

G(kg)

1/2〃

152

102

58

216

442

27.8

152

102

58

216

386

27.8

3/4〃

152

102

58

216

442

27.8

152

102

58

216

386

27.8

1〃

152

102

58

216

442

27.8

152

102

58

216

386

27.8

1-1/4〃

170

122

81

363

554

46.8

170

122

81

216

469

46.8

1-1/2〃

170

122

81

363

554

46.8

170

122

81

216

469

46.8

2〃

208

155

92

363

600

85

272

180

102

363

622

85

2-1/2〃

272

180

102

406

648

85

325

224

122

406

658

85

3〃

272

180

102

406

648

85

325

224

122

406

658

85

4〃

325

224

122

406

658

102

325

224

122

406

658

112
