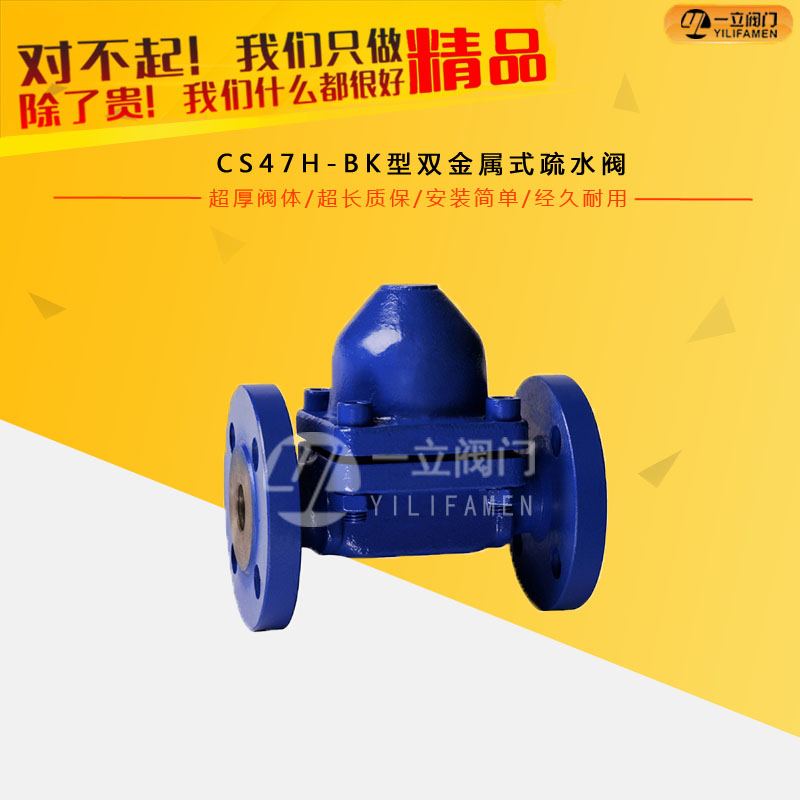

CS47H-BK型双金属式疏水阀

  • 产品概述: CS47H可调双金属片式蒸汽疏水阀、性能优良、排水量大、漏汽温度可调节,过冷度在2℃左右,可能排除大量冷空气和其它不凝汽体,不会产生汽堵现象。可更换内件,易于维
  • 咨询热线:0577-67313796
  • 产品详情



产品概述:


CS47H可调双金属片式蒸汽疏水阀、性能优良、排水量大、漏汽温度可调节,过冷度在2℃左右,可能排除大量冷空气和其它不凝汽体,不会产生汽堵现象。可更换内件,易于维修和调整。


主要技术参数:

  压力范围:PN16-PN40 150LB-300LB

  温度范围:-40℃-+450℃

  接口尺寸范围:DN15-DN50(1/2"-2")

  阀体材质:WCB、SS304、SS316、WC6、WC9

  连接方式:美标磅级法兰、内螺纹(也可以订制成其它法兰标准)

  流体范围: 蒸汽、凝结水


产品特点:


  1.可调整凝结水的排放温度,有效地利用凝结水的显热。

  2.阀前始终有凝结水,形成水封,无蒸汽泄漏。

  3.可任意角度安装,并随时可调整排水温度。

  4.抗水击,排气性能优良。

  5.球面关闭方式,使用寿命长

工作原理:

可调双金属片式疏水阀是由双金属片感温元件带动阀心进行开关阀门。当装置刚起动时,管道出现低温冷凝水,双金属片是平展的,阀芯在弹簧的弹力下处于开启位置。当冷凝水温度渐渐升高,双金属片感温元件开始弯曲变形,并把阀心推向关闭位置。在冷凝水达到饱和温度之前,疏水阀完全关闭。阀前始终存有高温凝结水,无蒸汽泄漏,节能效果好。

零件材料:


型号Type/项目Item

17
CS47H-
67

16
25C
40

阀体Body

碳钢Carbon Steel

阀盖Donner

阀芯

不锈钢Atainless Steel

阀座Seat

不锈钢Atainless Steel

热敏元件

热双金属片

过滤器Percolator

不锈钢Atainless Steel



主要性能规范:


型号Type/项目Item

CS17H-16C
CS47H-16C
CS67H-16C

CS17H-25
CS47H-25
CS67H-25

CS17H-40
CS47H-40
CS67H-40

单位
Unit

公称压力
Nominal Pressure

1.6

2.5

4.0

Mpa

壳体试验压力
Shell Test Pressure

2.4

3.8

6.0

最高工作压力
Max

1.6

2.5

4.0

最高工作温度Max
Works Temperature

203

220

247

最高允许温度Max
Vouchsafement Temperature

425

425

425

工作介质
Working Medium

蒸汽、凝结水Stemam



主要外形及连接尺寸:


型号
Type

DN

螺纹连接

承接焊连接

法兰连接

RC

L

H

W

L

H

W

d’

T

L

H

D

K

d

C

F

N-φ

(mm)

(mm)

(mm)

CS17H-16C
CS47H-16C
CS67H-16C

15

1/2

100

92

82

100

92

82

22

12

150

92

95

65

45

14

2

4-14

20

3/4

100

92

82

100

92

82

27

12

150

92

105

75

55

14

2

4-14

25

1

100

92

82

100

92

82

34

12

160

92

115

85

65

14

2

4-14

32

11/4

165

140

115

165

140

115

42

13

200

140

135

100

78

16

2

4-18

40

11/2

165

140

115

165

140

115

48

13

200

140

145

110

85

16

3

4-18

50

2

175

140

115

175

140

115

61

14

230

140

160

125

100

16

3

4-18

CS17H-25
CS47H-25
CS67H-25

15

1/2

100

92

82

100

92

82

22

12

150

92

95

65

45

14

2

4-14

20

3/4

100

92

82

100

92

82

27

12

150

92

105

75

55

14

2

4-14

25

1

100

92

82

100

92

82

34

12

160

92

115

85

65

14

2

4-14

32

11/4

165

140

115

165

140

115

42

13

200

140

135

100

78

16

2

4-18

40

11/2

165

140

115

165

140

115

48

13

230

140

145

110

85

16

3

4-18

50

2

175

140

115

175

140

115

61

14

230

140

160

125

100

16

3

4-18

CS17H-40
CS47H-40
CS67H-40

15

1/2

100

92

82

100

92

82

22

12

250

92

95

65

45

14

2

4-14

20

3/4

100

92

82

100

92

82

27

12

150

92

105

75

55

14

2

4-14

25

1

100

92

82

100

92

82

34

12

160

92

115

85

65

14

2

4-14

32

11/4

165

140

115

165

140

115

42

13

200

140

135

100

78

16

2

4-18

40

11/2

165

140

115

165

140

115

48

13

200

140

145

110

85

16

3

4-18

50

2

175

140

115

175

140

115

61

14

230

140

160

125

100

16

3

4-18
