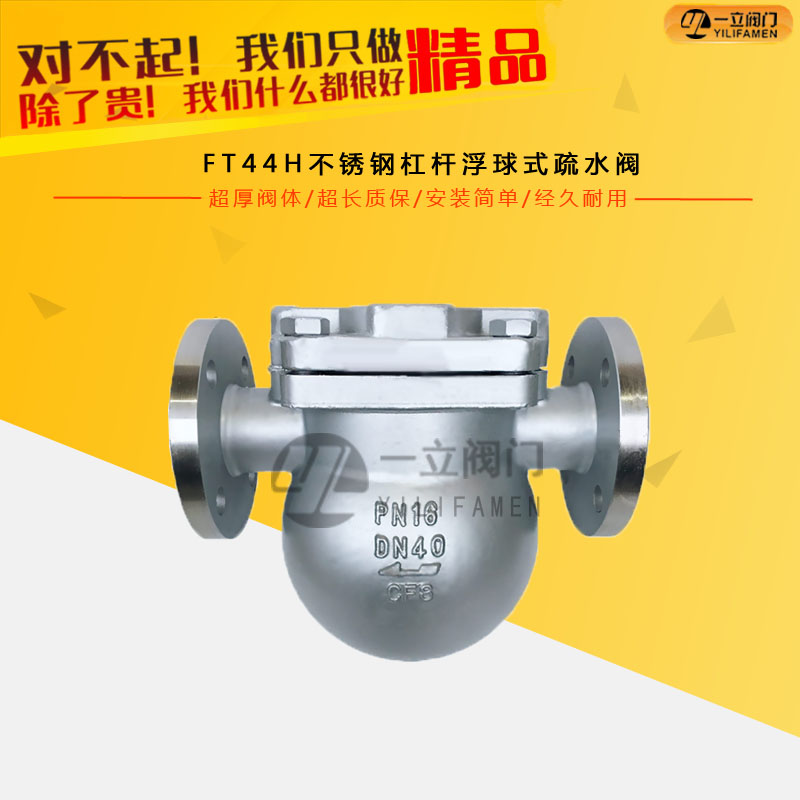

FT44H不锈钢杠杆浮球式疏水阀

  • FT44H杠杆浮球式蒸汽疏水阀介绍: 杠杆浮球式蒸汽疏水阀用途: 杠杆浮球式蒸汽疏水阀,广泛用于工业蒸汽加热设备,各种大型热交换器及干燥机、夹套锅等,特别应用于冷凝水特大排
  • 咨询热线:0577-67313796
  • 产品详情




FT44H杠杆浮球式蒸汽疏水阀介绍:

杠杆浮球式蒸汽疏水阀用途:杠杆浮球式蒸汽疏水阀,广泛用于工业蒸汽加热设备,各种大型热交换器及干燥机、夹套锅等,特别应用于冷凝水特大排量在的工作场合。

杠杆浮球式蒸汽疏水阀特点:此超大排量型蒸汽疏水阀,在整个工作压力范围内无需调整和更换内件,即可充分排除大量的疑结水。排水过冷度可达0℃,特别适合用于疑结水量大的工作场合。

杠杆浮球式蒸汽疏水阀结构特点及工作原理:
1、采用轧装阀机械(新SCCV开关方式),具有优良的密封性和耐久性。
2、平衡双阀座设计,比一般的疏水阀体积小而排量大,特大排量场和更能发挥优越性。
3、内装双金属片空气自动排放阀,可防止空气气堵和蒸汽汽锁。
4、采用独特的U型双金属通气口,可大大缩短设备起动时间。
5、全部部件安装在阀盖上,阀无需从配管上卸下,就可维修保养,简单方便。

杠杆浮球式蒸汽疏水阀-主要零部件材料表:


零部件材料袋 材料
阀体、阀盖 WCB、HT250 不锈钢
阀座、阀芯 不锈钢
浮球 不锈钢
控制架 不锈钢
热敏元件 哈氏合金


杠杆浮球式蒸汽疏水阀-技术参数表:

产品型号
Product Type
公称通径
Nominal diameter
连接方式
Type Of Connection
使用压力(Mpa) 温度(℃) 外形尺寸(mm)External Dimensions
L L1 H1 H2 W
SFT14-16 15-20 螺纹 0.01-1.6 250 125 155 55 55 155
SFT14-16 15-25 螺纹 0.01-1.6 250 190 220 120 80 140
SFT44-16
(SFT43)
(SFT46)
15-20
25
法兰 0.01-1.6 350 195
215
255 85 115 110
32-50
65-80
法兰 0.01-1.6 350 230
270
345
420
175
218
110
125
190
220
SUNA23H 15-20
25
32-50
法兰 0.01-4.0 350 195
215
230
145
235
60
125
  90
145

杠杆浮球式蒸汽疏水阀-使用和保养:
1、应确认阀体的材料、压力和温度的最大值能否满足工况所需。
2、在安装前必须清洗管路,除去杂物。
3、安装位置应尽可能靠近加热设备。
4、应水平安装在管路的最低点,流向与阀体上标注的方向一致。
5、每台加热设备要各自安装疏水阀,以免相互影响。
6、在保证系统能安全运行时,缓慢开启疏水阀前的阀门,使其逐渐升温至正常状态.
7、要定期保养,保证疏水阀正常工作。

疏水阀的安装注意事项:
1.在蒸汽管道上装疏水阀,主管道要设一个接近主管道半径的凝结水集水井,然后再用小管引至疏水阀。
2.机械型疏水阀长期不用,要卸下排污螺丝把里面的水放掉,以防冰冻。
3.发现疏水阀跑汽,要及时排污和清理过滤网,根据实际使用情况勤检查,遇有故障随时修理。每年至少要检修一次,清除里面的杂质。
4.如果设备的最低处没有位置安装疏水阀,应在出水口最低位置加个反水弯(凝结水提升接头),把凝结水位提升后再装疏水阀,以免产生汽阻。
5.疏水阀的出水管不应浸在水里。(如果浸在水里,应在弯曲处钻个孔,破坏真空,防止沙土回吸。)
6.机械型疏水阀要水平安装。
7.蒸汽疏水阀不要串联安装。
8.每台设备应该各自安装疏水阀。
9.热静力型疏水阀前需要有一米以上不保温的过冷管,其它形式疏水阀应尽量靠近设备。
10.滚筒式烘干(带虹吸管型)设备选用疏水阀时请注明:选用带防汽阻装置的疏水阀,避免设备产生汽锁。
11.在安装疏水阀之前一定要用带压蒸汽吹扫管道,清除管道中的杂物。
12.疏水阀前应安装过滤器,确保疏水阀不受管道杂物的堵塞,定期清理过滤器。
13.疏水阀前后要安装阀门,方便疏水阀随时捡修。
14.凝结水流向要与疏水阀安装箭头标志一致。
15.疏水阀应安装在设备出口的最低处,及时排出凝结水,避免管道产生汽阻。
16.疏水阀后如有凝结水回收,疏水阀出水管应从回收总管的上面接入总管,减少背压,防止回流。
17.疏水阀后如有凝结水回收,不同压力等级的管线要分开回收。
18.疏水阀后凝结水回收总管不能爬坡,会增加疏水阀的背压。
19.疏水阀后凝结水进入回收总管前要安装止回阀,防止凝结水回流。
