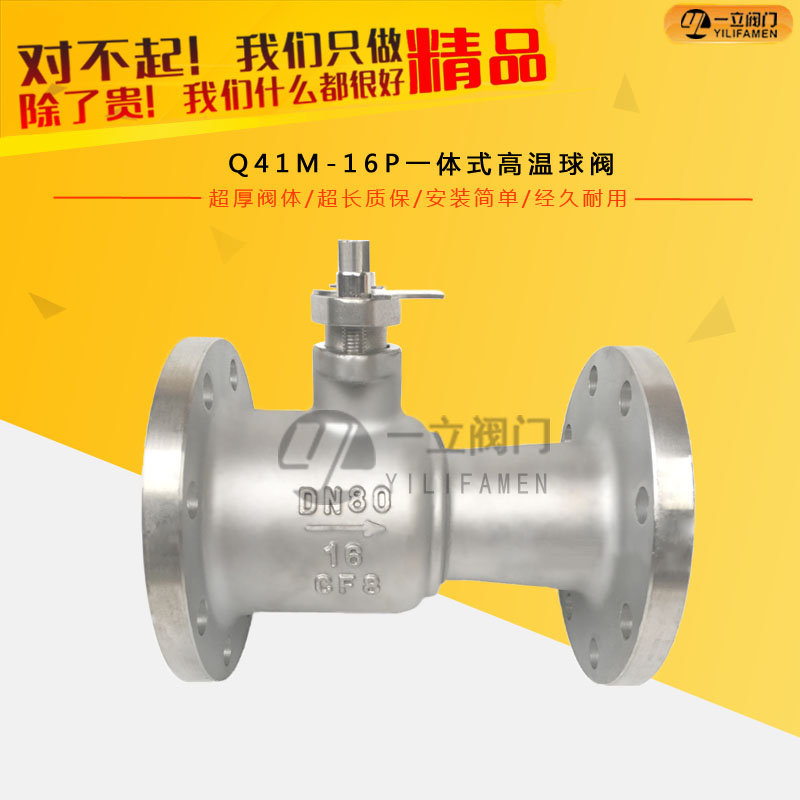

Q41M-16P一体式高温球阀

产品概述：高温球阀采用密封材料为阀座经同类产品聚四氟乙烯做密封的球阀。具有性能稳定、密封好、磨擦力小、开关轻便、耐高温、耐磨、耐油、耐腐蚀、使用长等优点。高温球

咨询热线：0577-67313796

产品详情

产品概述：

高温球阀采用密封材料为阀座,经同类产品聚四氟乙烯做密封的球阀。具有性能稳定、密封好、磨擦力小、开关轻便、耐高温、耐磨、耐油、耐腐蚀、使用长等优点。高温球阀与截止阀、柱塞阀、排污阀，结构长度相符，扩大了球阀使用，适用于石油、化工、橡胶、造纸等行业，可替代截止阀、柱塞阀、快速排污阀。适用介质：水、蒸汽、导热油等酸类，使用温度：≤350℃。

性能参数：

型号	公称压力 (MPa)	强度试验压力 (MPa)	密封试验压 (MPa)	适用温度 (℃)	适用介质
Q41M/F-16C	1.6	2.4	1.8	-28～+300 (M/F)	导热油、水、蒸汽、气体、油品、硝酸类腐蚀性介质、醋酸类腐蚀性介质
Q41M/F-16C	2.5	3.8	2.8	-28～+350 (PPN)	导热油、水、蒸汽、气体、油品、硝酸类腐蚀性介质、醋酸类腐蚀性介质

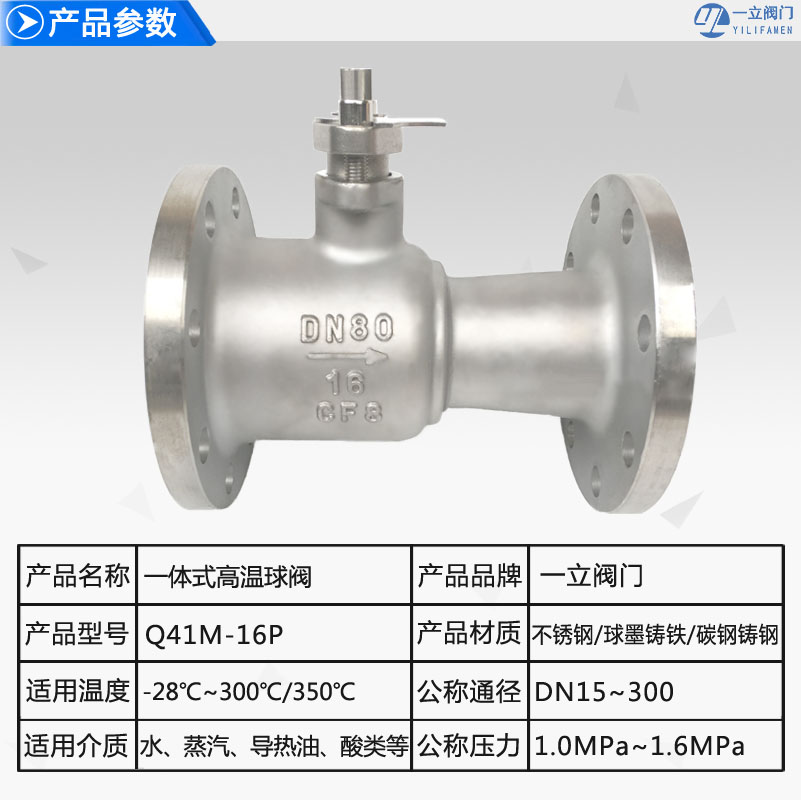

产品名称	一体式高温球阀
产品型号	Q41M
公称通径	DN15-300
压力范围	1.6-2.5MPa
阀体材质	铸钢、不锈钢

主要零部件材料：

序号	零部件名称	材料
1	阀体	球墨铸铁、碳素钢、铸不锈钢
2	密封圈	(M/F)耐磨碳结石墨≤300℃ (PPN)对莅聚苯、温度≤350℃
3	球	不锈钢
4	填料	聚四氟乙烯
5	填料压盖	QT450－10球墨铸铁
6	阀杆	碳素钢、铬不锈钢
7	手柄	碳钢

结构特点及作用原理：

该型阀门中的球体、密封圈采用了特殊的加工工艺和最新密封材料，使球体表面粗糙度和圆度达到标准要求，从而提高了密封性能和使用寿命、耐高温的能力。　　顺时板动手柄带动阀杆驱动球体旋转，使介质顺利通过。高温球阀的主要特点是本身结构紧凑，密封可靠，结构简单，维修方便，密封面与球面常在闭合状态，不易被介质冲蚀，易于操作和维修，适用于水、溶剂、酸和天然气等一般工作介质，而且还适用于工作条件恶劣的介质，如氧气、过氧化氢、甲烷和乙烯等，在各行业得到广泛的应用。球阀阀体可以是整体的，也可以是组合式的。

特点：
（1）流体阻力小，全通径的球阀基本没有流阻。（2）结构简单、体积小、重量轻。（3）紧密。它有两个密封面，而且目前球阀的密封面材料使用塑料，密封性好，能实现密封。在真空系统中也已使用。（4）操作方便，开闭快，从全开到全关只要旋转90°，便于远距离的控制。（5）维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。（6）在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。（7）适用广，通径从小到几毫米，大到几米，从高真空到高压力都可应用。（8）由于球阀在启闭过程中有擦拭性，所以可用于带悬浮固体颗粒的介质中。

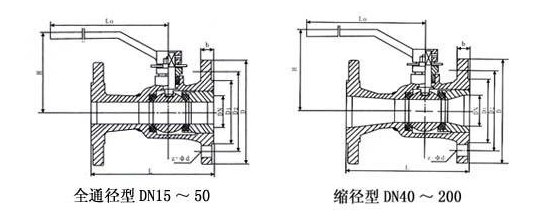

外形尺寸：

型号	规格	尺寸
型号	规格	L	D	D 1	D 2	z-φd	H	b
Q41M/F-16	15	130	95	65	45	4-14	85	14
	20	150	105	75	55	4-14	95	16
	25	160	115	85	65	4-14	103	16
	32	180	135	100	78	4-18	105	18
	40	200	145	110	85	4-18	120	18
	50	230	160	125	100	4-18	195	20
	65	290	180	145	120	4-18	195	20
	80	310	195	160	135	8-18	215	22
	100	350	215	180	155	8-18	253	24

结构特点及作用原理：该型阀门中的球体、密封圈采用了加工工艺和密封材料，顺时板动手柄带动阀杆驱动球体旋转，使介质顺利通过。

请按以下指示进行安装：

（1）取掉法兰端两边的保护盖，在阀打开的状态下进行冲洗清洁。

（2）安装前应按规定的信号（电动或气动）进行整机测试（防止因运输产生振动影响使用性能），合格后方可上线安装（接线按电动执行机构线路图）。

（3）准备与管道连接前，须冲洗和清除干净管道中残存的杂质（这些物质可能会损坏阀座和球）。

（4）在安装期间，请不要用阀的执行机构部分作为起重的吊装点，以避免损坏执行机构及附件。

（5）本类阀应安装在管道的水平方向或垂直方向。

（6）安装点附近的管道不可有低垂或者承受外力的现象，可以用管道支架或者支撑物来消除管线的偏离。

（7）与管道连接后，请用规定的扭矩交叉锁紧法兰连接螺栓。

可应用于：化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业，城建等领域。
