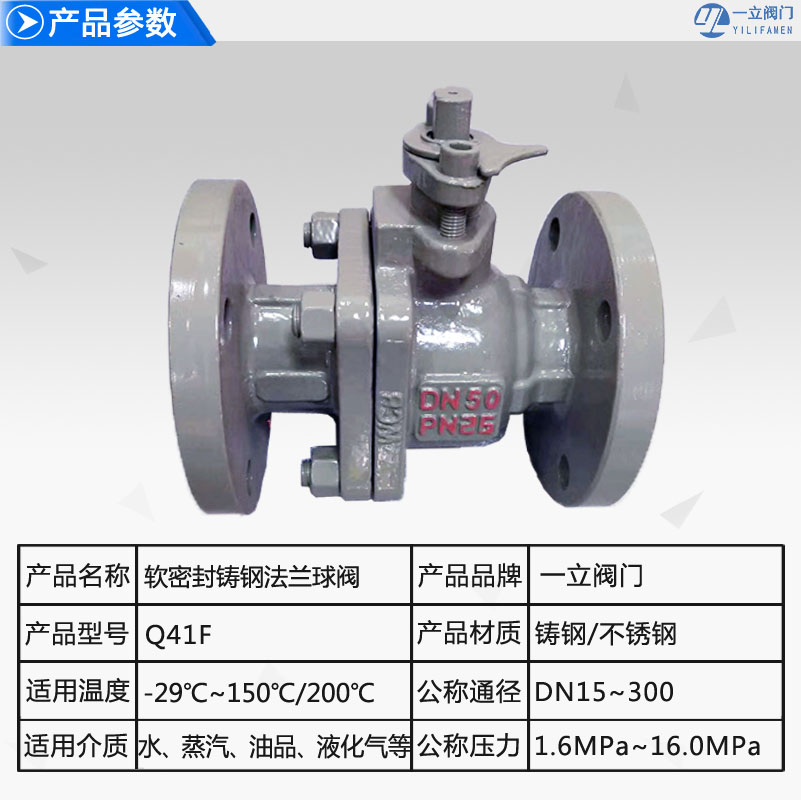

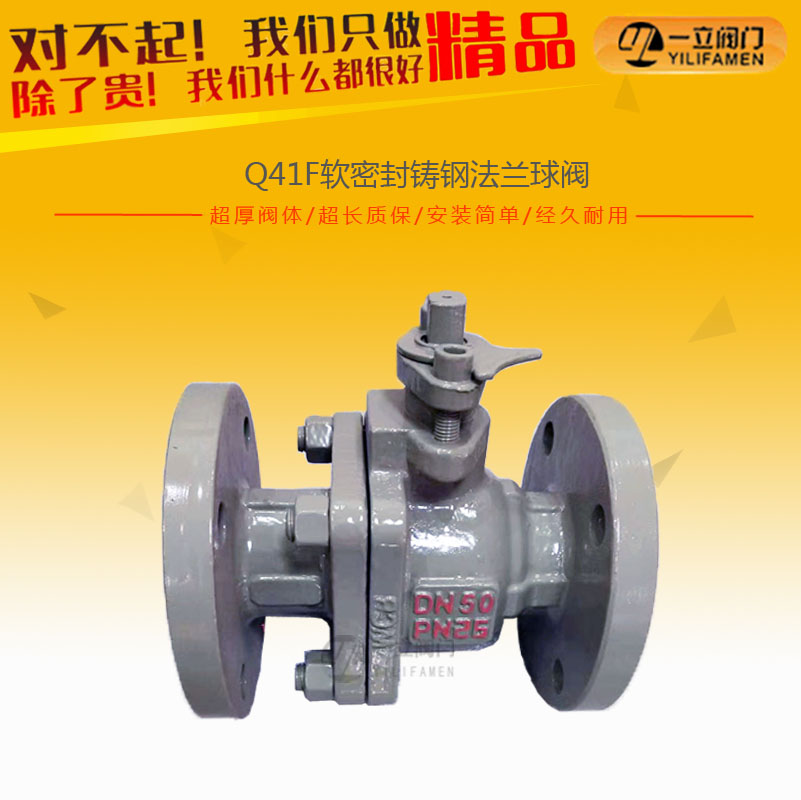

Q41F软密封铸钢法兰球阀

  • 法兰连接球阀概述: Q41F软密封铸钢法兰球阀用于截断或接通管路中的介质,选用不同的材质,可分别适用于水、蒸汽、油品、液化气、天然气、煤气、硝酸、醋酸、氧化性介质、尿素
  • 咨询热线:0577-67313796
  • 产品详情




法兰连接球阀概述:

Q41F软密封铸钢法兰球阀用于截断或接通管路中的介质,选用不同的材质,可分别适用于水、蒸汽、油品、液化气、天然气、煤气、硝酸、醋酸、氧化性介质、尿素等多种介质。



设计标准:

设计与制造按GB/T12237
结构长度按GB/T12221
法兰连接尺寸按JB/T79

检验按JB/T9092

试验项目

壳体试验

密封试验

上密封试验

气密封试验

介质

单位

MPa

MPa

MPa

MPa

公称压力PN(MPa)

1.6

2.4

1 8

1 8

0.5-0.7

2.5

3.8

2.8

2.8

4.0

6.0

4.4

4.4

6.4

9.6

7.0

7.0

10.0

15.0

11.0

11.0

16.0

24.0

18.0

18.0



主要零件材料:

名称

材料

阀体 /阀盖

CF8

CF3

CF8M

CF3M

WCB

LCB

WC6

WC9

C5

球体

CF8

CF3

CF8M

CF3M

WCB HCr

CF8

CF8

CF8

CF8

阀杆

F304

F304L

F316

F316L

2C13

F304

F304

F304

F304

阀座

PTFE/PPL

填料 /垫片

PTFE/PPL

石墨

螺栓

不锈钢

35CrMoA

螺母

不锈钢

45、35CrMoA

手柄

铸钢



1.6MPa主要连接尺寸:

型号

公称通径 DN(mm)

尺寸(mm)

L

D

D1

D2

b-f

z-Φd

H

W

Q41F-16C Q341F-16C Q641F-16C Q941F-16C

15

130

95

65

45

14-2

4-Φ14

65

115

20

140

105

75

55

14-2

4-Φ14

75

130

25

150

115

85

65

14-2

4-Φ14

85

150

32

165

135

100

78

16-2

4-Φ18

95

190

40

180

145

110

85

16-3

4-Φ18

105

230

50

200

160

125

100

16-3

4-Φ18

115

240

65

220

180

145

120

18-3

4-Φ18

145

280

80

250

195

160

135

20-3

8-Φ18

160

310

100

280

215

180

155

20-3

8-Φ18

185

330

125

320

245

210

185

22-3

8-Φ18

215

600

150

360

280

240

210

24-3

8-中23

245

800

200

400

335

295

265

26-3

12-Φ23

300

1000

250

450

405

355

320

30-3

12-Φ25

380

1200



2.5MPa主要连接尺寸:

型号

公称通径 DN(mm)

尺寸(mm)

L

D

D1

D2

b-f

z-Φd

H

W

Q41F-25C Q341F-25C Q641F-25C Q941F-25C

15

130

95

65

45

14-2

4-Φ14

65

115

20

140

105

75

55

14-2

4-Φ14

75

130

25

150

115

85

65

14-2

4-Φ14

85

150

32

165

135

100

78

16-2

4-Φ18

95

190

40

180

145

110

85

18-3

4-Φ18

105

230

50

200

160

125

100

20-3

4-Φ18

115

240

65

220

180

145

120

22-3

8-Φ18

145

280

80

250

195

160

135

22-3

8-Φ18

160

310

100

280

230

190

160

24-3

8-Φ23

185

330

125

320

270

220

188

28-3

8-Φ25

215

600

150

360

300

250

218

30-3

8-Φ25

245

800

200

400

360

310

278

34-3

12-Φ25

300

1000

250

450

425

370

332

36-3

12-Φ30

380

1200



4.0MPa主要连接尺寸:

型号

公称通径 DN(mm)

尺寸 (mm)

L

D

D1

D2

D6

b-f

z-Φd

H

W

Q41F-40C Q341F-40C Q641F-40C Q941F-40C

15

130

95

65

45

40

16-2

4-Φ14

70

115

20

140

105

75

55

51

16-2

4-Φ14

80

130

25

150

115

85

65

58

16-2

4-Φ14

90

150

32

180

135

100

78

66

18-3

4-Φ18

100

190

40

200

145

110

85

76

18-3

4-Φ18

110

230

50

220

160

125

100

88

20-3

4-Φ18

120

240

65

250

180

145

120

110

22-3

8-Φ18

150

280

80

280

195

160

135

121

22-3

8-Φ18

170

310

100

320

230

190

160

150

24-3

8-Φ23

190

330

125

360

270

220

188

176

28-3

8-Φ25

220

600

150

400

300

250

218

204

30-3

8-Φ25

250

800

200

550

375

320

282

260

38-3

12-Φ30

390

1200



6.4MPa主要连接尺寸:

型号 Type

公称通径 DN(mm)

尺寸(mm)

L

D

D1

D2

D6

b-f

z-Φd

H

W

Q41F-64C Q341F-64C Q641F-64C Q941F-64C

15

140

105

75

55

40

18-2

4-Φ14

75

115

20

160

125

90

68

51

20-2

4-Φ18

85

130

25

180

135

100

78

58

22-2

4-Φ18

95

150

32

200

150

110

82

66

24-2

4-Φ23

105

190

40

220

165

125

95

76

24-3

4-Φ23

120

230

50

250

175

135

105

88

26-3

4-Φ23

130

240

65

280

200

160

130

110

28-3

8-Φ23

160

280

80

320

210

170

140

121

30-3

8-Φ23

180

310

100

360

250

200

168

150

32-3

8-Φ25

200

330

125

381

295

240

202

176

36-3

8-Φ30

230

600

150

403

340

280

240

204

38-3

8-Φ34

260

800

200

502

405

345

300

260

44-3

12-Φ34

400

1200


咨询:Q41F软密封铸钢法兰球阀
