100S角式隔膜排泥阀

  • 一、 HB100S角式隔膜排泥阀简介 HB100S角式隔膜排泥阀是一种角型隔膜式截止类阀门。通常安装在污水处理厂沉淀池底部,用以排除池底沉定的泥和污物。 角式隔膜排泥阀 内部为尼龙强化
  • 咨询热线:0577-67313796
  • 产品详情





HB100S角式隔膜排泥阀产品介绍:

        HB100S角式隔膜排泥阀是一种角型隔膜式截止类阀门。通常安装在污水处理厂沉淀池底部,用以排除池底沉定的泥和污物。角式隔膜排泥阀内部为尼龙强化橡胶隔膜,并设计为角型结构,利用污物的顺利排除,安装方便,使用寿命长。角式隔膜排泥阀,内部具有特殊强化隔膜片,不锈钢弹簧等组成。具有开启快,关闭压力低等优点,经由外部液动(气动)控制管路,集中控制,启闭主阀作用特点。角式隔膜排泥阀主要适用于水厂、水处理厂、做为排除水池泥沙及污物。


HB100S角式隔膜排泥阀产品参数:

公称通径:DN80-DN300
公称压力:1.0MPa-1.6MPa
适用介质:水、污水
适用温度:0℃-80℃
阀体材质:铸铁
法兰连接标准:GB/T17241.6-98
试验标准:GB/T13927-92



HB100S角式隔膜排泥阀性能特点:

角型隔膜排泥阀升降方便快速,修理简单,密封性能好,经久耐用,阀门密封副亦橡胶密封,无泄漏。



HB100S角式隔膜排泥阀压力相关数据:

公称压力
壳体试验压力MPa
密封试验压力MPa
1.0
     1.5
      1.1
1.6
     2.4
      1.6


HB100S角式隔膜排泥阀主要零部件材质:

零件名称
阀体、阀盖
阀瓣、弹簧
薄膜
材料
铸铁
不锈钢
尼龙强SX橡胶

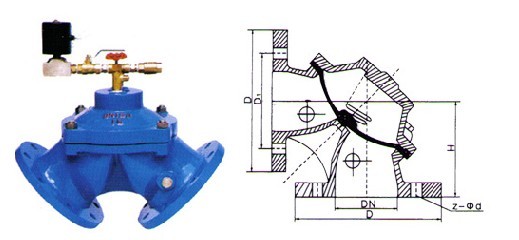

HB100S角式隔膜排泥阀外形尺寸:(法兰连接尺寸符合GB4216)

 型号
尺寸
    H7B100S-0.6、HB100S-0.6
公称通径
     H
      D
     D1
    Z-∮d
      80
    140
     195
    160
    4-18
     100
    150
     215
    180
    8-18
     150
    185
     280
    240
    8-23
     200
    245
     335
    295
    8-23
     250
    340
     395
    350
    12-23
     300
    395
     445
    400
    12-23

HB100S角式隔膜排泥阀安装示意图:
