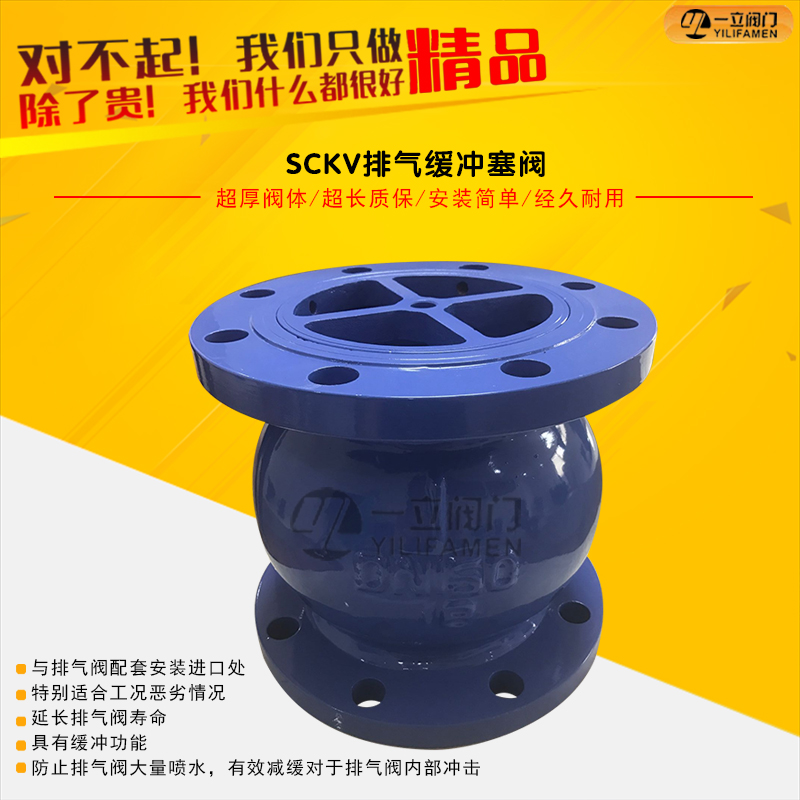

缓冲塞阀产品简述：
SCKV缓冲塞阀用在管线送水时产生的突压及大量冲击上，防止排气时的大量喷水及有效减缓对于排气阀内部的冲击，以延长排气阀的寿命。缓冲塞阀与排气阀配套使用，安装在排气阀进口处，用在管线送水时产生的突压及大量冲击上，防止排气时的大量喷水及有效减缓对于排气阀内部的冲击，以延长排气阀的寿命，具有缓冲功能而不影响排气和吸气等特点。特别适用于对水泵启动频繁的情况，缓冲塞阀与排气阀一起配套使用。
缓冲塞阀技术参数：
1.工作压力：1.0Mpa、2.5Mpa、4.0Mpa
2.介质：清水
3.使用温度：≤80℃
4.阀体材质：HT200、QT400、WCB
5.阀杆：304不锈钢
6.浮桶：304不锈钢
7.浮桶支架：球墨铸铁
|
缓冲塞阀外形尺寸表： |
|
公称通径 |
PN(Mpa) |
D1 |
D2 |
L |
Z-Φ |
|
50 |
1.0 |
125 |
160 |
140 |
4-Φ19 |
|
1.6 |
125 |
160 |
140 |
4-Φ19 |
|
80 |
1.0 |
160 |
195 |
160 |
8-Φ19 |
|
1.6 |
160 |
195 |
160 |
8-Φ19 |
|
100 |
1.0 |
180 |
215 |
200 |
8-Φ19 |
|
1.6 |
180 |
215 |
200 |
8-Φ23 |
|
150 |
1.0 |
240 |
280 |
260 |
8-Φ23 |
|
1.6 |
240 |
280 |
260 |
8-Φ23 |
|
200 |
1.0 |
295 |
335 |
300 |
12-Φ23 |
|
1.6 |
295 |
335 |
300 |
12-Φ23 |
|
250 |
1.0 |
350 |
390 |
350 |
12-Φ23 |
|
1.6 |
350 |
390 |
350 |
12-Φ23 |
|
300 |
1.0 |
355 |
440 |
370 |
12-Φ23 |
|
1.6 |
400 |
460 |
370 |
12-Φ28 |
|
400 |
1.0 |
410 |
565 |
500 |
16-Φ28 |
|
1.6 |
515 |
580 |
500 |
16-Φ31 |
|
