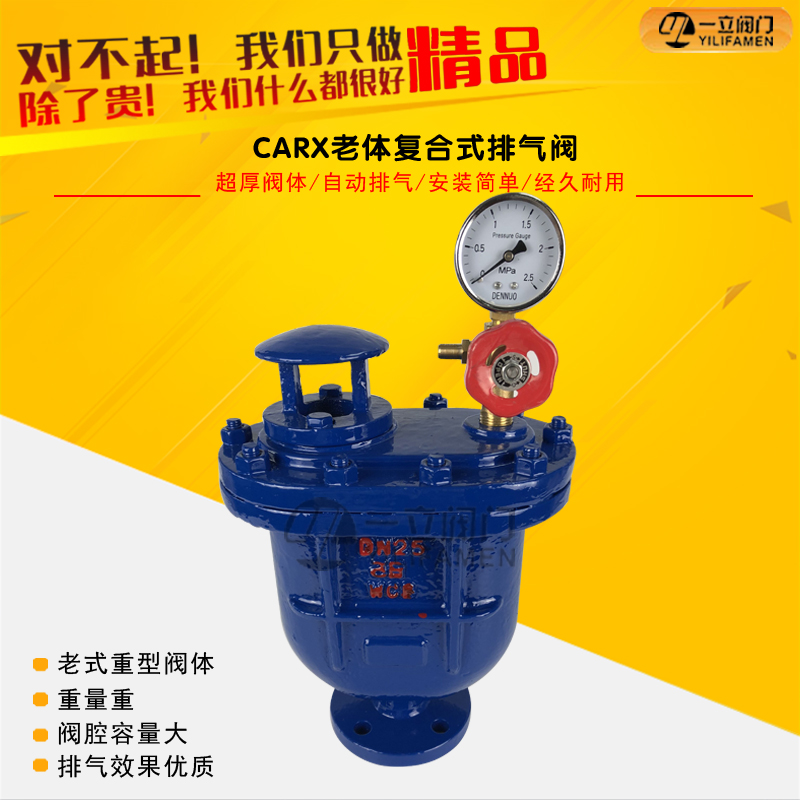

CARX老体复合式排气阀

  • CARX复合式排气阀产品概述: 复合式排气阀由阀体、不锈钢浮球、阀杆及阀瓣组成。本阀安装管路上的最高点或有闭气的地方和 泵浦出口处或送配水管线中,用来排除集积在管中的空气
  • 咨询热线:0577-67313796
  • 产品详情


CARX复合式排气阀产品概述:

     复合式排气阀由阀体、不锈钢浮球、阀杆及阀瓣组成。本阀安装管路上的最高点或有闭气的地方和泵浦出口处或送配水管线中,用来排除集积在管中的空气,以提高管线及水泵的使用效率,当管内一旦产生负压时,此阀迅速吸入外界空气,以防止管线因负压而损坏。

 CARX复合式排气阀工作原理:

      当水进入管道时,塞头停在定位架下部,进行大量排气,当空气排完时,水进入阀内把浮起,传动塞头到关闭,停止排气。如管道在正常运转时会产生少量气体会聚集到管内上部,到相当程度;阀内水位下降,浮球随之下降,此时空气由小孔排出。如出现停电、停泵,管内随时会出现负压,浮球顺水下降,打开小孔带动大孔进行大量进气确保管线安全。



       CARX复合式排气阀主要零部件材质:

       阀体、阀盖:灰铸铁、球墨铸铁、铸钢、不锈钢(304、316、316L)

       浮球:不锈钢

       杠杆架:不锈钢

       杠杆:铝青铜

       塞头:橡胶



       CARX复合式排气阀主要外形连接尺寸:



型 号
公称通径
DN(mm)
尺 寸(mm)
H
L
L1
D
D1
D2
z-φd
CARX-1.0
CARX-1.6
20
375
290
180
105
75
55
4-12
25
375
290
180
115
85
65
4-14
50
480
360
205
160
125
100
4-14
80
520
405
245
195
160
135
4-18
100
530
405
245
215
180
155
4-18
