QSP全压高速排气阀_浙江一立阀门有限公司

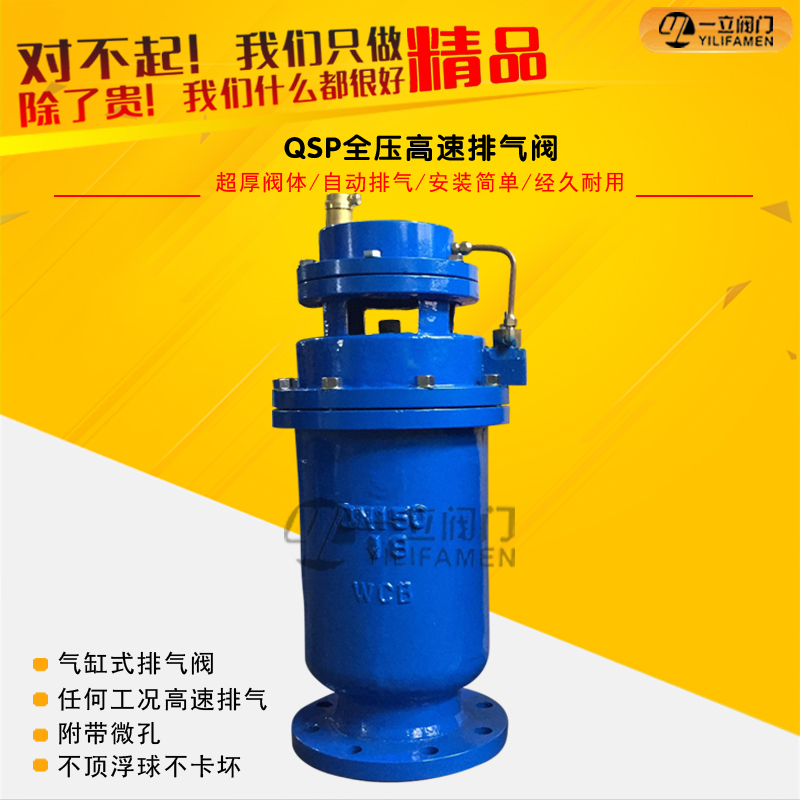

QSP全压高速排气阀

QSP全压高速排气阀是一款气缸式排气阀，在结构上超过了普通双口排气阀和复合式排气阀，对于管道中的气体，无论时多段水柱，气柱相间，有无压力均可连续高速排出管道，不会发生

咨询热线：0577-67313796

产品详情

QSP全压高速排气阀是一款气缸式排气阀，在结构上超过了普通双口排气阀和复合式排气阀，对于管道中的气体，无论时多段水柱，气柱相间，有无压力均可连续高速排出管道，不会发生浮球吹堵，少量气体可通过微孔排出，管道负压时大量进气。通过销轴与浮筒连接的浮筒杆可绕主轴转动，并由此实现通过浮筒升降控制阀芯的升降启闭，即当浮筒下降时，阀芯上升，打开小阀口，并可关闭小排气阀的上的排气口，使气体通过导管进入液压缸内，当浮筒在浮力作用下上升时候，阀芯下降，关闭小阀口，使液压缸通过导管，直通大气泄压，且当浮筒下降，液压缸内充满气体时，阀门上的大排气口自动关闭。

全压高速排气阀参数：

公称通径：DN40-DN400
公称压力：1.6MPa
适用介质：水
适用温度：0-70℃
阀体材质：铸铁、铸钢、不锈钢

全压高速排气尺寸：

DN	D	D1	D2	L	H
40	195	160	135	300	620
50	195	160	135	300	620
80	195	160	135	500	620
100	215	180	155	500	620
150	280	240	210	620	740
200	340	295	266	620	780
250	395	350	319	620	820
300	445	400	370	620	850
400	565	515	480	700	910

注：以上尺寸仅供参考，实际以订货为准。
全压高速排气阀当系统中有气体溢出时，气体会顺着管道向上爬，聚集在系统的最高点，所以排气阀一般都安装在系统的高点，当气体进入排气阀阀腔聚集在排气阀的上部，随着阀内气体的增多，压力上升，当气体压力大于系统压力时，气体会使腔内水面下降，浮子(浮筒、浮球)随水位下降，打开排气口；气体排尽后，水位上升，关闭排气口。同样的道理，当系统中产生负压，阀腔中水面下降，排气口打开，由于此时外界大气压力比系统压力大，所以大气会通过排气口进入系统，防止负压的危害。排气阀也可以跟隔断阀(一般为闸阀、蝶阀、球阀)配套使用，便于排气阀的检修。
