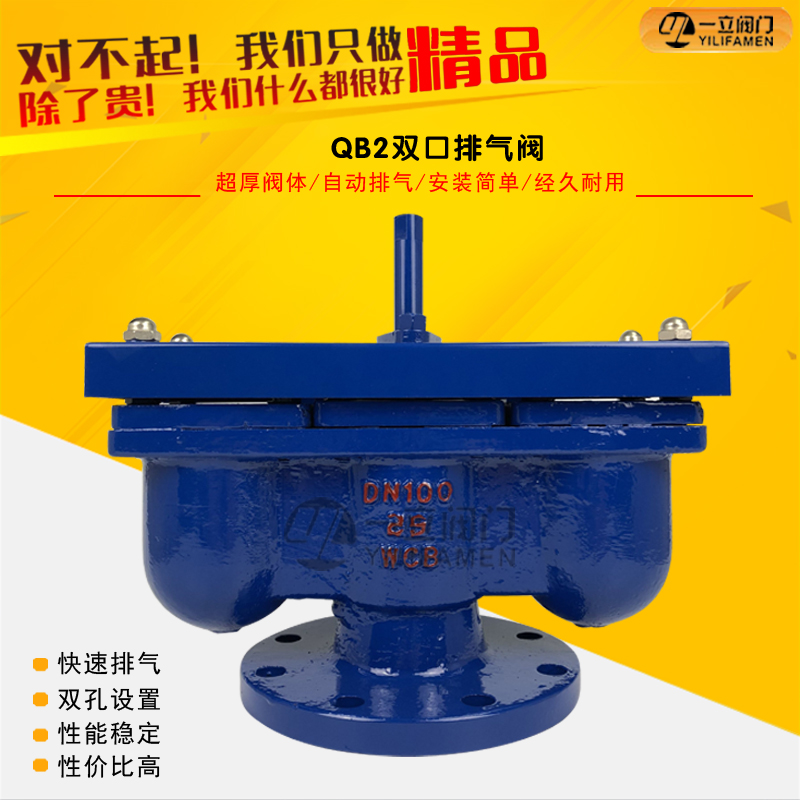

QB2双口排气阀
- 产品概述： QB2双口排气阀诞生于70年代，体形大重量重，排气量小，该排气阀在80年代末最为理想产品，问世以来一直还续用。排气阀是管道必配设备，安装在管道最高点或闭气地方，
- 咨询热线：0577-67313796
-
专业流体成套阀门设备供应商
国内外阀门行业引领者
- 全国服务热线：
0577-67313796
国内外阀门行业引领者
0577-67313796
产品概述：
QB2双口排气阀诞生于70年代，体形大,重量重，排气量小，该排气阀在80年代末最为理想产品，问世以来一直还续用。排气阀是管道必配设备，安装在管道最高点或闭气地方，来排除管内气体，来疏通管道，使管道运转正常，如停电，停泵管内会出现负压力会引起管道振动或破裂，该排气阀随时吸气，确保管路安全。
每小时排气量表：
|
规格 |
50 |
75 |
100 |
150 |
200 |
|
立方米/小时 |
4-173 |
85-352 |
14-597 |
22-904 |
27-1145 |
主要零配件：
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
|||
|
阀体 |
密封垫 |
阀瓣 |
开槽锥端定位螺钉 |
阀杆 |
空心球 |
阀盖 |
垫片 |
填料 |
排气口垫片 |
|||
|
11 |
12 |
13 |
14 |
15 |
16 |
17 |
18 |
19 |
||||
|
排气端盖 |
螺母 |
护盖 |
螺母 |
专用螺柱 |
双头螺柱 |
填料压盖 |
螺母 |
双头螺柱 |
||||
主要外形及连接尺寸：
|
型号 |
公称通径 |
主要尺寸（mm） |
||||||
|
D |
D1 |
D2 |
L |
Z-φd |
介质 |
阀体材料 |
||
|
QB2-10 |
40 |
145 |
110 |
85 |
430 |
4-φ18 |
水 |
铸铁、球墨铸铁、铸钢、不锈钢 |
|
QB2-10 |
50 |
160 |
125 |
100 |
430 |
4-φ18 |
水 |
|
|
QB2-10 |
75 |
195 |
160 |
135 |
470 |
4-φ18 |
水 |
|
|
QB2-10 |
100 |
215 |
180 |
155 |
500 |
4-φ18 |
水 |
|
|
QB2-10 |
150 |
280 |
240 |
210 |
540 |
8-φ20 |
水 |
|
|
QB2-10 |
200 |
335 |
295 |
265 |
700 |
8-φ20 |
水 |
|
