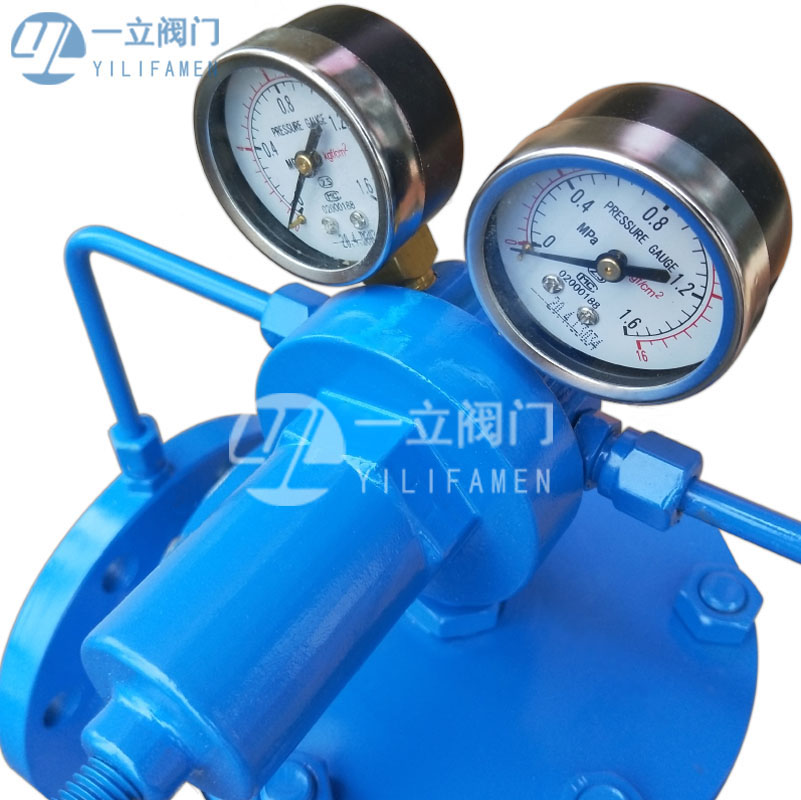

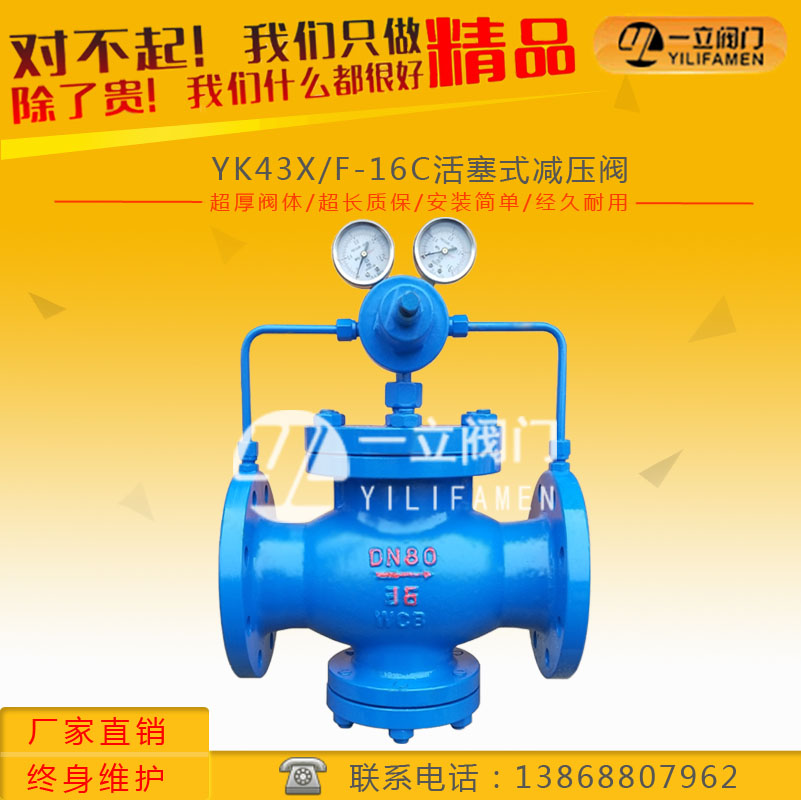

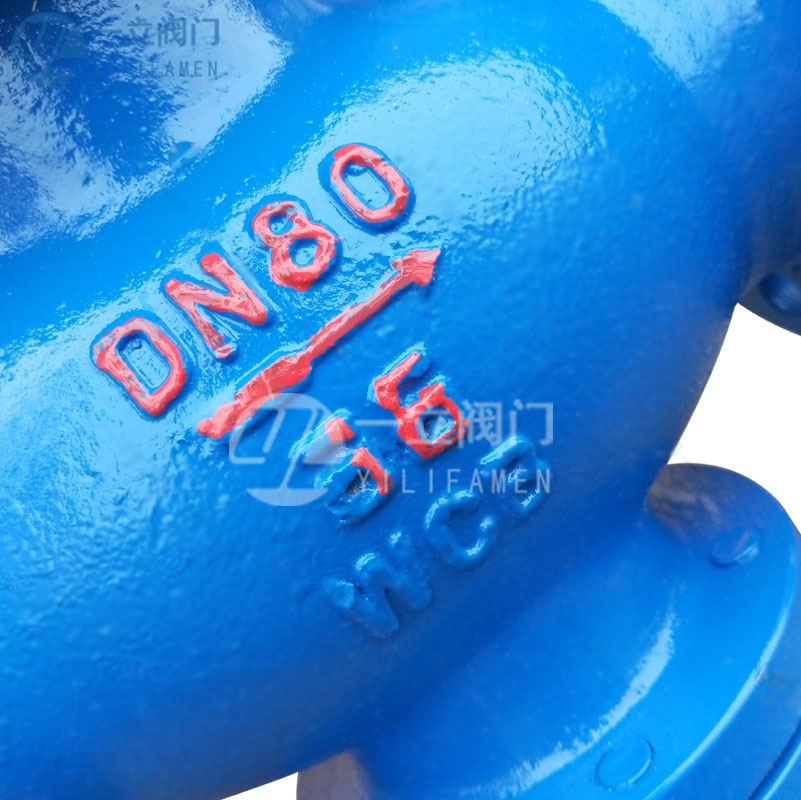

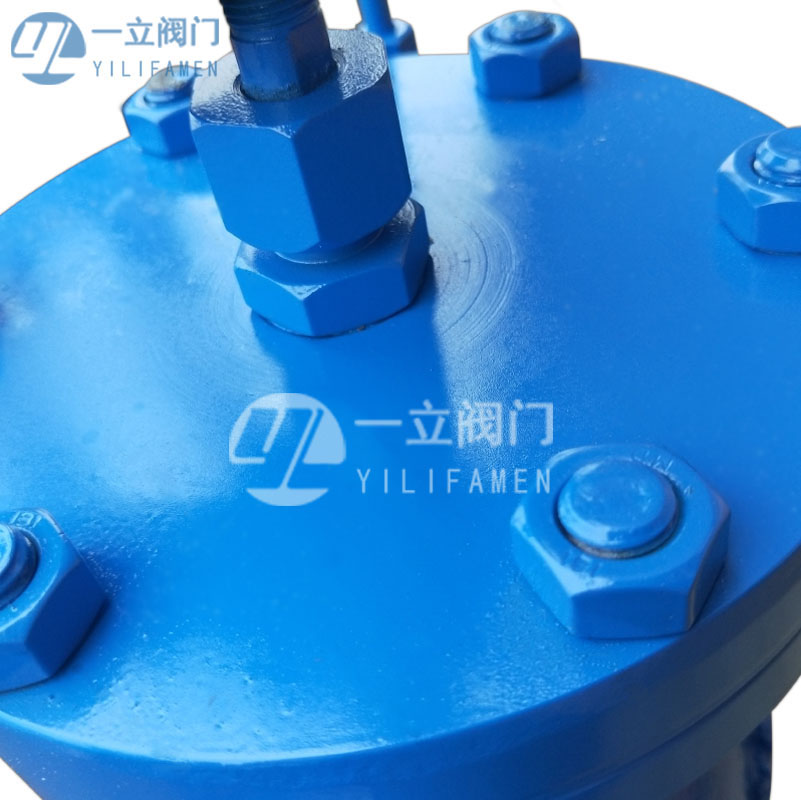

YK43XF-16C活塞式减压阀

  • 概述: YK43X气体减压阀属于先导活塞式减压阀.由主阀和导阀两部分组成.主阀主要由阀座、主阀盘、活塞、缸套、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等
  • 咨询热线:0577-67313796
  • 产品详情












概述:
YK43X气体减压阀属于先导活塞式减压阀.由主阀和导阀两部分组成.主阀主要由阀座、主阀盘、活塞、缸套、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力,利用膜片传感出口压力变化,通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小,实现减压稳压功能。
YK43X气体减压阀主要用于气体管路,如空气、氮气、氧气、氢气、液化气、天然气等气体。

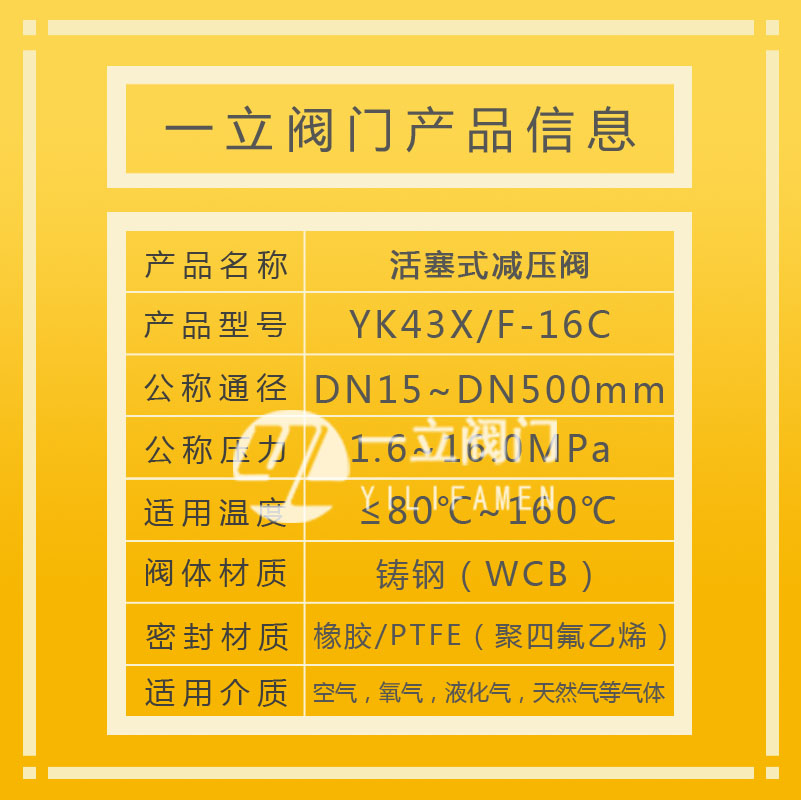

主要技术参数  :
公称压力(MPa)
1.6
2.5
壳体试验压力(MPa)
2.4
3.75
密封试验压力(MPa)
1.6
2.5
最高进口压力(MPa)
1.6
2.5
出口压力范围(MPa)
0.1-1.0
0.1-1.6
压力特性偏差(MPa)
GB12246-1989
流量特性偏差(MPa)
GB12246-1989
最小压差(MPa)
0.15
0.15
渗漏量
X/F(聚四氟乙烷):0 Y(硬密封)  GB12245-1989

主要零件材料:
零件名称
零件材料
阀体、阀盖、底盖
WCB/304
阀座、阀盘
2Cr13/304
缸套
304/25(镀硬铬)
活塞
2Cr13/铜合金
活塞环
合金铸铁
导阀座、导阀杆
2Cr13/304
膜片
1Cr18Ni9Ti
主阀、导阀弹簧
50CrVA
调节弹簧
60Si2Mn
密封垫(X/F型号)
橡胶/聚四氟乙烷
导阀体、导阀盖
25/304

流量系数Cv :
DN
15
20
25
32
40
50
65
80
100
125
150
Cv
1
2.5
4
6.5
9
16
25
36
64
100
140


主要外形尺寸:

公称通径
                             外形尺寸
                                                                                                                                        连接尺寸
    DN
        L
    H
          H1
1.6MPa
2.5MPa
4.0MPa
6.4MPa
D
D1
Z-d
D
D1
Z-d
D
D1
Z-d
D
D1
Z-d
15
140
285
85
95
65
4-12
95
65
4-14
95
65
4-14
105
75
4-14
20
160
285
85
105
75
4-12
105
75
4-14
105
75
4-14
125
90
4-18
25
180
290
100
115
85
4-12
115
85
4-14
115
85
4-14
135
100
4-18
32
200
290
105
140
100
4-18
135
100
4-18
135
100
4-18
150
110
4-23
40
220
310
110
150
110
4-18
145
110
4-18
145
110
4-18
165
125
4-23
50
250
310
110
165
125
4-18
160
125
4-18
160
125
4-18
175
135
4-23
65
280
310
115
185
145
4-18
180
145
8-18
180
145
8-18
200
160
8-23
80
310
340
155
200
160
8-18
195
160
8-18
195
160
8-18
210
170
8-23
100
350
340
155
220
180
8-18
235
190
8-23
230
190
8-23
250
200
8-25
125
400
375
190
250
210
8-18
270
220
8-25
270
220
8-25
295
240
8-30
150
450
375
200
285
240
8-23
300
250
8-25
300
250
8-25
340
280
8-34
200
550
475
225
340
295
12-23
360
310
12-25
375
320
12-30
405
345
12-34
250
650
535
290
405
355
12-25
425
370
12-30
445
385
12-34
470
400
12-41
300
800
595
320
460
410
12-25
485
430
16-30
510
450
16-34
530
460
16-41
350
900
650
355
520
460
16-25
550
490
16-34
570
510
16-34
595
525
16-41
400
1000
700
395
580
525
16-30
610
550
16-34
655
585
16-41
670
585
16-48

外形尺寸(PN1.6-4.0)

公称通径DN 外 形 尺 寸
L H Hl
1.6/2.5MPa 4.0MPa
15 160 180 290 90
20 160 180 300 98
25 180 200 300 110
32 200 220 300 110
40 220 240 320 125
50 250 270 320 125
65 280 300 325 130
80 310 330 365 160
100 350 380 365 170
125 400 450 475 200
150 450 500 475 210
200 500 550 515 240
250 650 560 290
300 800 705 335
350 850 745 375
400 900 780 405
450 900 730 455
500 950 835 465

外形尺寸(PN6.4-16.0)

公称通径DN 外 形 尺 寸
L H Hl
6.4MPa 10.0/16.0MPa
15 180 180 300 100
20 180 200 310 105
25 200 220 31 120
32 220 230 310 120
40 240 240 335 135
50 270 300 335 135
65 300 340 340 140
80 330 360 380 170
100 380 380 185
125 450 490 215
150 500 490 225
200 550 535 260
250 650 580 310
300 800 725 355
350 850 765 395
400 900 800 435
500 950   855 495





咨询:YK43XF-16C活塞式减压阀
