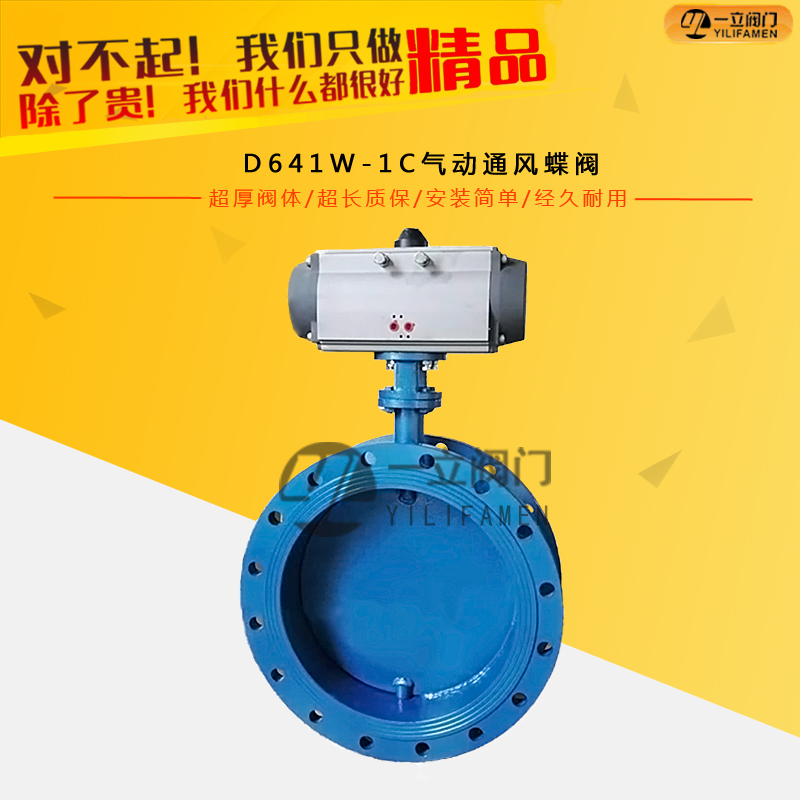

D641W-1C气动通风蝶阀
- D641W-1C气动通风蝶阀产品概述： 气动通风蝶阀 采用与阀体相同材料加工成密封圈，采用电或 气动 传动。其适用温度随阀体选材而定，公称压力0.6MPa一般适用于工业、冶金、环保等管道
- 咨询热线：0577-67313796
-
专业流体成套阀门设备供应商
国内外阀门行业引领者
- 全国服务热线：
0577-67313796
国内外阀门行业引领者
0577-67313796
D641W-1C气动通风蝶阀采用标准：
设计标准:GB/T12238-1989 JB/T8692-1998
法兰连接尺寸:GB/T9115.1-2000
结构长度 h:GB/T12221-1989
压力试验:GB/T13927-1992;JB/T9092-1999
D641W-1C气动通风蝶阀执行机构：
采用GT或AT系列气动执行器，有双作用式和单作用式（弹簧复位），齿轮传动，安全可靠；大口径阀门采用AW气动执行器拔叉式传动，结构合理，输出扭矩大，有双作用式和单作用式。
1、齿轮式双活塞，输出力矩大，体积小。
2、GT/AT气动执行器选用铝合金材料，重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、GT/AT气动执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。
D641W-1C气动通风蝶阀附件的选项：
根据不同控制和要求可选择下列附件：
切断型附件：单电控电磁阀、双电控电磁阀、限位开关回讯器。
调节型附件：电气定位器、气动定位器、电气转换器。
气源处理附件：空气过滤减压阀、气源处理三联件。
手动机构：HVSD手操机构
D641W-1C气动通风蝶阀主要技术参数：
|
公称通径
|
DN（mm）
|
50～2000
|
||
|
公称压力
|
PN（MPa）
|
0.05
|
0.25
|
0.6
|
|
试验压力
|
强度试验
|
0.075
|
0.375
|
0.9
|
|
密封试验
|
≤1.5%泄漏量
|
|||
|
适用介质
|
煤气、含尘气体、烟道气等。
|
|||
|
适用温度
|
气传动、电传动。
|
|||
D641W-1C气动通风蝶阀主要零件的材质 :
|
零件名称
|
材料
|
|
阀体
|
铸钢、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料
|
|
蝶板
|
铸钢、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料
|
|
密封圈
|
与阀体相同
|
|
阀杆
|
碳钢、2Cr13、不锈钢、铬镍钼钛钢
|
|
填料
|
氟塑料、柔性石墨
|
D641W-1C气动通风蝶阀外形尺寸 （PN0.5、2.5）：
|
公称通径
毫米
|
结构长度
（标准值） |
外形尺寸
（参考值） |
连接尺寸（标准值）
|
气动执行器型号
|
|||||||
|
0.05MPa和0.25MPa
|
|||||||||||
|
DN
|
英寸
|
L
|
H
|
H1
|
D
|
D1
|
D2
|
Z-d
|
A
|
W
|
|
|
100
|
4
|
120
|
105
|
--
|
210
|
170
|
144
|
4-18
|
140
|
70
|
GTD63
|
|
125
|
5
|
120
|
120
|
--
|
240
|
200
|
174
|
8-18
|
140
|
70
|
GTD63
|
|
150
|
6
|
120
|
132
|
--
|
265
|
225
|
199
|
8-18
|
186
|
91
|
GTD75
|
|
200
|
8
|
140
|
160
|
--
|
320
|
280
|
254
|
8-18
|
186
|
91
|
GTD75
|
|
250
|
10
|
140
|
187
|
--
|
375
|
335
|
309
|
12-18
|
186
|
91
|
GTD83
|
|
300
|
12
|
170
|
220
|
--
|
440
|
395
|
363
|
12-22
|
254
|
120
|
GTD92
|
|
350
|
14
|
170
|
245
|
--
|
490
|
445
|
413
|
12-22
|
254
|
120
|
GTD92
|
|
400
|
16
|
190
|
270
|
--
|
540
|
495
|
463
|
16-22
|
254
|
120
|
GTD110
|
|
450
|
18
|
190
|
297
|
--
|
595
|
550
|
518
|
16-22
|
296
|
137
|
GTD127
|
|
500
|
20
|
190
|
322
|
--
|
645
|
600
|
568
|
20-22
|
296
|
137
|
GTD140
|
|
600
|
24
|
210
|
377
|
--
|
755
|
705
|
667
|
20-26
|
296
|
137
|
GTD160
|
|
700
|
28
|
210
|
430
|
--
|
860
|
810
|
772
|
24-26
|
384
|
173
|
GTD190
|
|
800
|
32
|
210
|
487
|
--
|
975
|
920
|
878
|
24-30
|
384
|
173
|
GTD210
|
|
900
|
36
|
250
|
537
|
--
|
1075
|
1020
|
978
|
24-30
|
384
|
173
|
GTD210
|
|
1000
|
40
|
250
|
587
|
--
|
1175
|
1120
|
1078
|
28-30
|
501
|
208
|
GTD240
|
|
1200
|
48
|
250
|
687
|
--
|
1375
|
1320
|
1280
|
32-30
|
501
|
208
|
|
|
1400
|
56
|
300
|
700
|
--
|
1575
|
1520
|
1480
|
36-30
|
501
|
208
|
|
|
1600
|
84
|
300
|
895
|
--
|
1790
|
130
|
1690
|
40-30
|
501
|
208
|
|
|
1800
|
72
|
300
|
995
|
--
|
1990
|
1930
|
1880
|
44-30
|
1090
|
230
|
|
|
2000
|
80
|
300
|
1095
|
--
|
2190
|
2130
|
2090
|
48-30
|
1090
|
230
|
|
