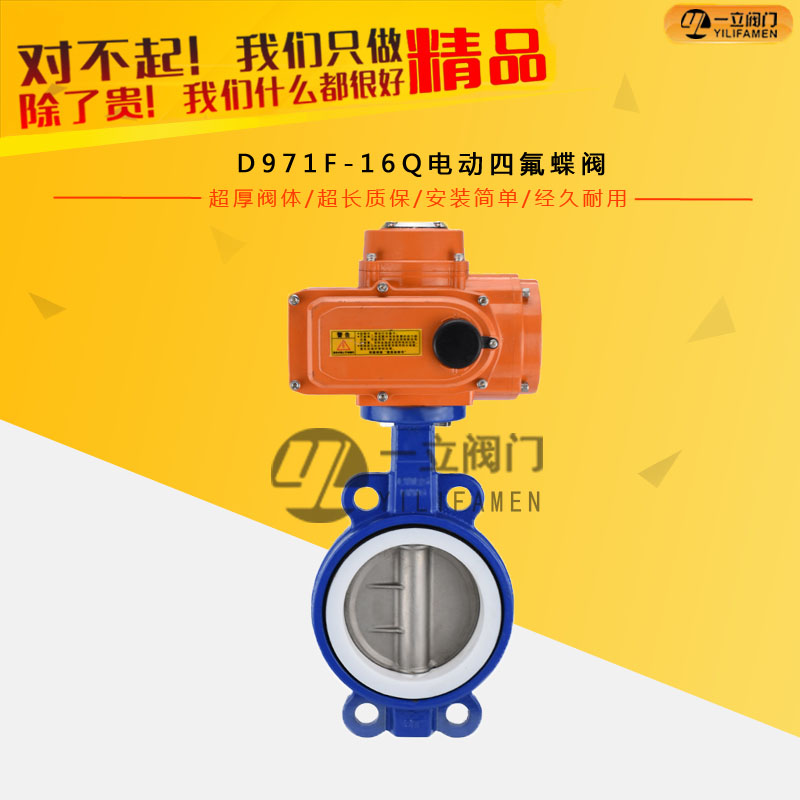

D971F-16Q电动四氟蝶阀

  • 产品概述: D971F-16Q电动蝶阀应用于冶金、化工、建材、电站、玻璃等行业中的通风、工程的含尘冷风或热风气体管道中,作为气体介质调节流量或切断装置通常由角行程电动执行机构(
  • 咨询热线:0577-67313796
  • 产品详情



产品概述:

D971F-16Q电动蝶阀应用于冶金、化工、建材、电站、玻璃等行业中的通风、工程的含尘冷风或热风气体管道中,作为气体介质调节流量或切断装置通常由角行程电动执行机构(0~90°部分回转)和蝶阀整体通过机械连接,经过安装调试后共同组成。

结构特点:

1、本阀采用双偏心结构,具有越关越紧的密封功能,密封性能好。

2、密封副材料选用不锈钢和丁腈耐油橡胶配对,使用长。

3、橡胶密封圈可位于阀体上,也可以位于蝶板上,可适用不同特点的介质,供用户选择。

4、蝶板采用框架结构,强度高,过流面积大,流阻小。

5、整体烤漆、能防锈蚀且只要更换密封阀座密封材料,就可使用于不同介质。

6、本阀具有双向密封功能,安装时不受介质流向的控制,也不受空间位置的影响,可随意安装。

7、本阀结构,操作灵活,省力,方便。

技术参数说明:

产品名称
D971X,D971F电动蝶阀
产品型号
D971F-16Q
公称通径
DN50-300
压力范围
1.6MPa
阀体材质
球墨铸铁(QTR)

公称通经DN(mm)

对夹式50-300

法兰式50~2000

公称压力PN(MPa)

0.6

1.0

1.6

密封试验(MPa)

0.66

1.1

1.76

强度试验(MPa)

0.9

1.5

2.4

适用温度

丁腈橡胶:-40℃~90℃氟橡胶:-20℃~200℃

适用介质

水、空气、天然气、油品及弱腐蚀性流体

泄漏率

符合GB/T13927-92标准

驱动方式

蜗轮传动、电动、气动、液动


零件材料:

零件名称

材料

阀体

304、WCB、QT450-10、HT200、HT250

蝶板

304、WCB、QT450-10、HT200、HT250

阀轴

2Cr13

密封圈

丁腈耐油橡胶

填料

柔性石墨

制造标准

GB/T 122387-89

法兰标准

GB9113-2000、GB17241.6-1998

结构长度标准

GB12221-89

检验标准

GB/T 13927-92


连接尺寸:

DN

L

H

HO

A

B

0.6MPa

1.0MPa

1.6MPa

DO

n-d

DO

n-d

DO

n-d

50

43

63

235

270

110

110

4-14

125

4-18

125

4-18

65

46

70

250

270

110

130

4-14

145

4-18

145

4-18

80

46

83

275

270

110

150

4-18

160

8-18

160

8-18

100

52

105

316

270

110

170

4-18

180

8-18

180

8-18

125

56

115

340

310

110

200

8-18

210

8-18

210

8-18

150

56

137

376

310

110

225

8-18

240

8-22

240

8-22

200

60

164

430

353

150

280

8-18

295

8-22

295

8-22

250

68

206

499

353

150

335

12-18

350

12-22

355

12-26

300

78

230

570

380

150

395

12-22

400

12-22

410

12-26
