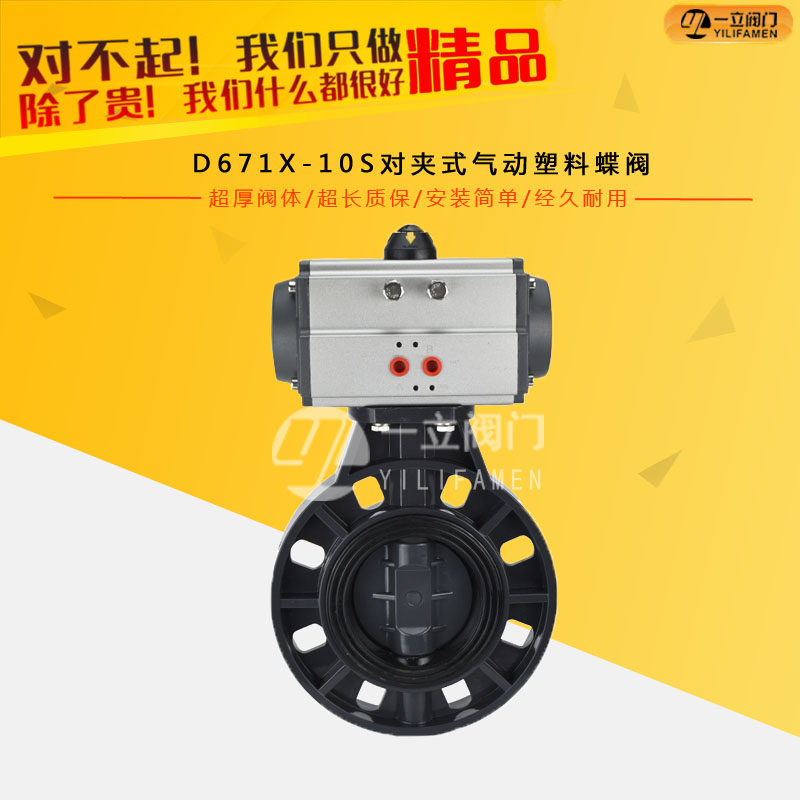

D671X-10S对夹式气动塑料蝶阀

产品简述： D671X气动塑料蝶阀是由PVC塑料蝶阀配套气动执行器组成，该阀耐腐蚀性强，应用范围广，耐磨损、容易拆卸，维护简单易行，适用流体：水、空气、油类、腐蚀性化学液体，

咨询热线：0577-67313796

产品详情

产品简述：

D671X气动塑料蝶阀是由PVC塑料蝶阀配套气动执行器组成，该阀耐腐蚀性强，应用范围广，耐磨损、容易拆卸，维护简单易行，适用流体：水、空气、油类、腐蚀性化学液体，阀体结构采用中线式。塑料蝶阀是用圆形蝶板作启闭件并随阀杆转动来开启、关闭和调节流体通道的一种阀门。蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，旋转角度为0°~90°之间，旋转到90°时，阀门则为全开状态。

UPVC气动塑料蝶阀耐腐蚀性强，应用范围广，耐磨损、容易拆卸，维护简单易行，适用流体：水、空气、油类、腐蚀性化学液体，阀体结构采用中线式。塑料蝶阀分类：手柄式、蜗轮式、气动塑料蝶阀、电动塑料蝶阀用于截断、接通、调节管路中的介质，具有良好的流体控制特性和关闭密封性能。

产品特点：

1、塑料蝶阀的阀体只需较小的安装空间,工作原理简单可靠；

2、近似等百分比的流量特性，可用于调节或开关式控制；

3、塑料蝶阀的阀体配合标准的凸面管道法兰；

4、优越的经济性能使得蝶阀的应用行业较为广泛；

5、塑料蝶阀具有很大的流通能力，经过阀门的压力损失极小

6、塑料蝶阀阀体具有非常显著的经济性，尤其是较大口径的蝶阀

7、塑料蝶阀特别适合于介质较洁净的液体和气体。

应用范围：

塑料蝶阀应用于多个领域，如一般纯水和生饮水的管路系统、排水和污水管路系统、盐水和海水管路系统、酸碱和化学溶液系统等多个行业。

技术参数：

执行器参数		阀体参数
类型	双作用活塞式，弹簧复位式	公称压力	DN50-DN300
气源压力	双作用：2-8bar，单作用：4-8Bar	公称压力	1.0Mpa
输出力矩	双作用：4N.M-10560N.M	阀轴材质	UPVC、CPVC、PP、PVDF、ABS
输出力矩	单作用：7N.M-2668N.M	阀体材质	UPVC、CPVC、PP、PVDF、ABS
工作温度	常温型：-20~80℃丁睛O型圈	球体材质	UPVC、CPVC、PP、PVDF、ABS
工作温度	高温型：-20~80℃氟橡胶O型圈	阀座密封	UPVC≤60℃，CPVC≤90℃PP≤80℃
接口螺纹	执行器接口G1/8"	连接方式	对夹
接口螺纹	执行器接口G1/4"	适用介质	水及各种腐蚀性流体
阀位信号	定位器：4-20mA 回信器：全开全关信号、三联件、电磁阀	特点：	结构紧凑、体积小、重量轻、安装方便

1.使用温度范围广：-40℃~+95℃

2.具有较好的强度和韧性

3.具有优良的耐化学腐蚀性能

4.阻燃性能为自熄性

5.地热传导性能，约为钢材的1/200

6.介质中重离子含量达超纯水标准

7.卫生指标符合卫生标准要求

8.管壁平洁光滑，输送流体时具有较小的摩擦阻力和附着力

9.重量轻，相当于钢管的1/5，铜管的1/6

10.安装方便，可采用法兰、螺纹、由令等方式连接

11.优异的抗老化和抗紫外线性能，使正常使用寿命比其它管道系统均有很大的延长

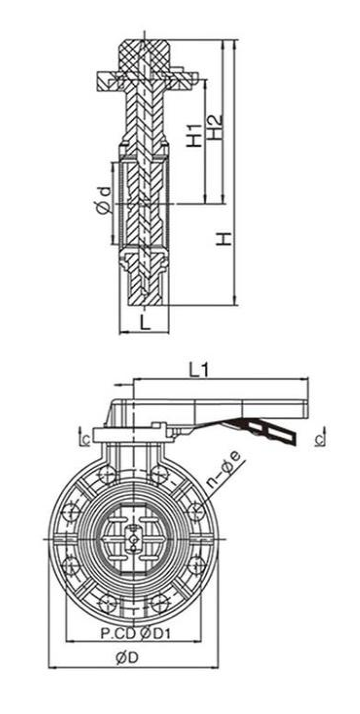

结构及尺寸：

公称通径	D	外形尺寸（MM）										工作压力
		D1				D2	A	L	H1	H2	n-e
		D1	JIS	DIN	ANSI	D2	A	L	H1	H2	n-e
40	47	110	105	110	3.88	150	161	39	86	70	4-18	0.7
50	56	125	120	125	4.75	160	161	40	88	70	4-18	0.7
65	71	145	145	145	5.50	185	161	46	100	70	4-18	0.7
80	85	160	160	160	6.00	195	161	46	105	85	8-18	0.7
100	105	180	180	180	7.50	215	161	54	118	85	8-18	0.6
125	131	210	210	210	8.50	250	161	70	163	93	8-18	0.5
150	153	240	240	240	9.50	285	188	74	176	93	8-22	0.5
200	204	295	290	295	11.75	340	188	87	210	93	8-22	0.4
250	255	350	355	350	14.25	395	268	114	240	93	12-22	0.3
300	307	400	400	400	17.00	445	268	114	270	93	12-22	0.3
350	358	460	445	460	18.75	505	268	127	300	93	16-22	0.3
400	389	515	510	515	21.25	580	268	140	350	108	16-22	0.3
450	446	565	565	565	22.75	615	268	152	370	108	20-26	0.2
500	494	620	620	620	25.00	670	268	152	400	108	20-26	0.2
600	590	725	730	725	29.50	780	268	178	465	108	20-30	0.2
