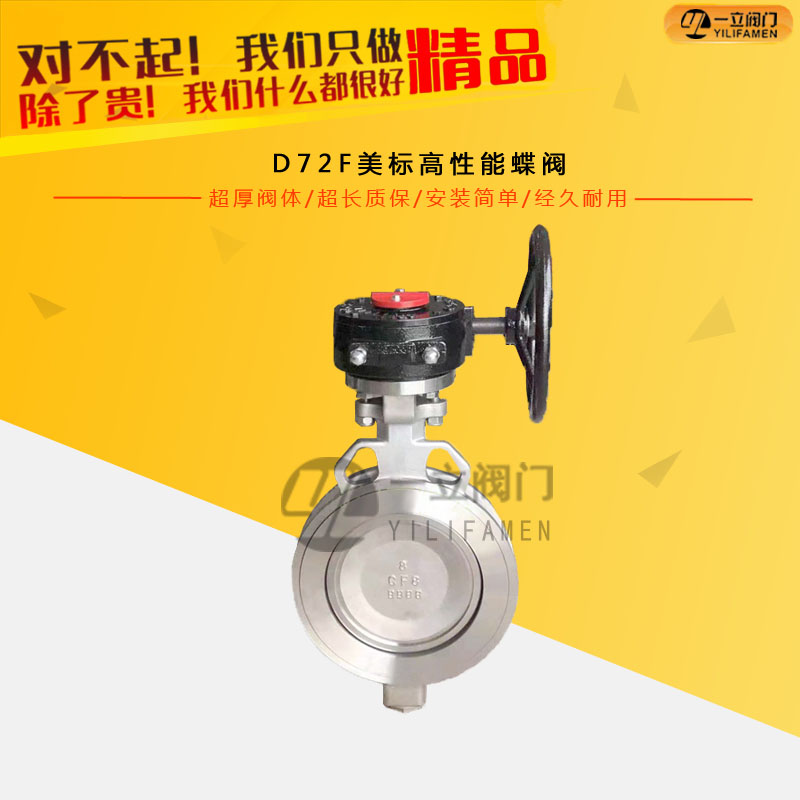

D72F美标高性能蝶阀

产品概述及作用：高性能电动偏心蝶阀采用带有球形密封表面的双偏心蝶板，配以单片挠性唇式密封座，适用于要求可靠密封和良好调节特性的场合。由于双偏心蝶板的设计，该阀门具

咨询热线：0577-67313796

产品详情

产品概述及作用：

高性能电动偏心蝶阀采用带有球形密封表面的双偏心蝶板，配以单片挠性唇式密封座，适用于要求可靠密封和良好调节特性的场合。由于双偏心蝶板的设计，该阀门具有严密的密封性能，超长的使用寿命。可作快速切断或调节流量之用。产品适用于各种工业管道中液体和气体(包括蒸汽)的输送。经特选，也可用于特殊介质，如氯气、氧气、高真空、抗硫或腐蚀性介质。产品还可具有防火结构供选择。连接方式可采用对夹式或用于大管径及管路经终端的凸耳式单法兰设计。电动执行器控制部分有开关式和调节式等。

特点与标准:

※ 使用单一的PTFE阀座设计，弹性好，可靠性高

※ 唇缘式密封结构可补偿温度和压力的变化

※ 使用寿命长，维修量小

※ 双向达到无气泡密封

※ 偏心轴和偏心蝶板设计

※ 在开启和处于中间位置时阀座与蝶板不发生接触；

※ 在阀座上下部位无磨损点

※ 扭矩低，对操作机构要求小

※ 具有优良的控制特性

※ 流量特性曲线等比变化

※ 调节范围广

※ 即使用于控制仍能紧密密封

性能参数：

电动执行器	普通开关型、无源触点开关型电位计型带电阻输出电位计型带4-20mA 调节型输入输出4-20mA
防爆电动执行器	EX dⅡBT4 EX d11 CT6 调节型、开关型
电压	AC220V AC110V AC380 DC12V DC24V DC110V
公称通径	DN50-600mm
公称压力	150LB、300LB
适用温度	软密封：PTFE -30~180℃、R-PTFE -30~250℃ 硬密封：304、316、316L，STL合金等-30~425℃
连接方式	对夹式、凸耳对夹式、法兰式
阀体结构	双偏心
阀体材质	WCB、304、316、316L等
阀板材质	WCB、304、316、316L等
阀座衬里	PTFE、R-PTFE、硬密封
适用介质	氧气、氯气输送、高真空、低温环境

连接尺寸：

通径(mm)	尺寸（mm）
通径(mm)	L	L1	D1	D	H
65	49	27	119	59	177
80	49	27	132	73	193
100	54	30	157	95	212
125	64	30	186	111	216
150	57	33	216	142	243
200	64	36	270	188	299
250	71	41	324	236	371
300	81	48	381	282	416
350	92	52	413	314	494
400	102	56	470	363	531
450	114	67	533	414	569
500	127	67	584	456	604
600	154	76	692	549	784
700	167	87	857	702	912
