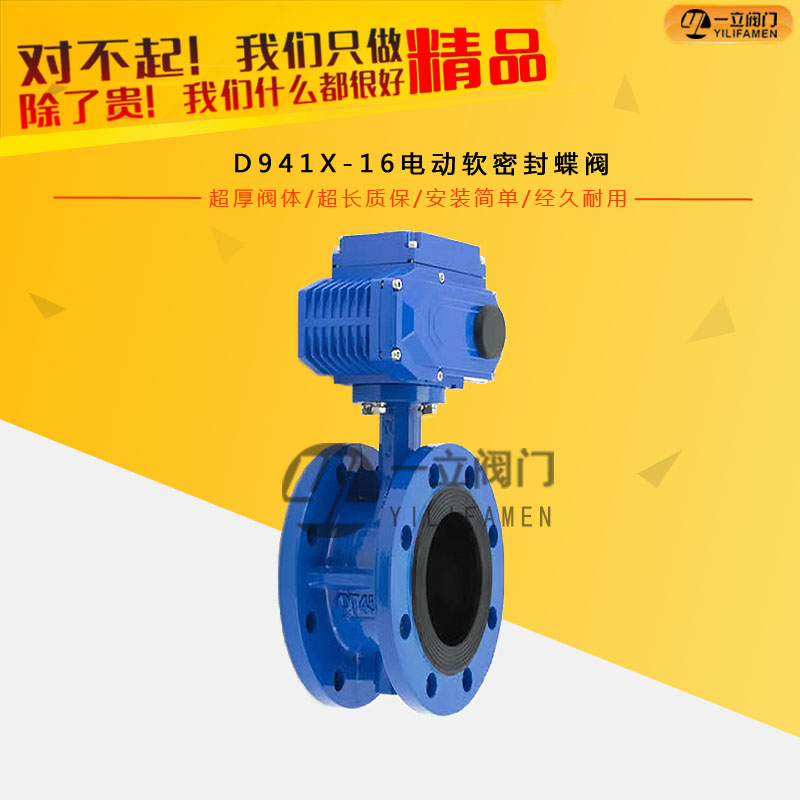

D941X电动软密封法兰蝶阀

一，电动软密封蝶阀 - 产品概述： D941X电动软密封蝶阀主要用于水厂，发电厂，钢厂冶炼的给排水，造纸，化学，食品和其他系统，特别是在道路上的水管。由流量装置使用。阀体密

咨询热线：0577-67313796

产品详情

一，电动软密封蝶阀 - 产品概述：

D941X电动软密封蝶阀主要用于水厂，发电厂，钢厂冶炼的给排水，造纸，化学，食品和其他系统，特别是在道路上的水管。

由流量装置使用。

阀体密封采用先进的硫化橡胶工艺制成。

二，- 产品特点：

1外壳小而光滑，体积小，重量轻，布线简单等。它美观，易于移动和维护。

2性能优越稳定，常见的有电位器型，无源型，智能型，快速关闭和慢速关闭，指示器显示等。

3功率损耗率低成本，可以节省大量成本。

4先进的技术，电子部件采用进口原装部件，性能稳定，机械部件加工精细，耐磨，带有多个保护装置，以避免因操作不当或过载造成的损坏，手动电动

该装置可随时手动控制，紧凑的结构优化设计消除了e。缺乏工作噪音。

5智能集成装置有4~20mA信号·直流输入输出，比例调节控制和定位，无需手动控制，位置自锁，连接简单，稳定可靠的性能，控制

高精度，快速响应等

6安装在阀门上非常方便，它可以是直接安装在手动阀上，无需加工。

AC220V，DC220V，DC24，AC110V和其他电源提供7种电压。

三，产品性能规格：

阀体材质：铸铁，碳钢，不锈钢

密封材料：天然橡胶（NR） - 20°C~ + 85°C

乙丙橡胶（NBR）-40°C~ + 125°C

丁腈橡胶（EBR）-20°C~ + 82° ç

硅橡胶（SI）-70°C + 150°C

氟橡胶（VITON）-23°C~ + 150°C

氟硼橡胶（CR）0~ + 80°C

丁基橡胶（IIR）-40°C~ + 100°C

聚四氟乙烯塑料（PTFE）+ 10°C~ + 150°C

四，产品标准：

法兰连接尺寸：GB4216-84，GB9115-88

结构长度：GB12221- 89

压力测试：GB / T13927 -

92; ZBJ16006-90

适用介质：淡水，污水，海水，空气，蒸汽，食品，药品，各种油类，酸类，碱类，盐类等。

五、电动法兰软密封蝶阀用途

密封圈材料代号	适用温度	适用介质
NR	≤85℃	水、空气、酸碱类
CR	≤85℃	水、煤气、酸碱类
NBR	≤100℃	水、油品
EPDM	≤120℃	水、蒸汽、一般酸碱类
FKM	≤150℃	水、蒸汽、强酸碱类

六、电动法兰软密封蝶阀材料

阀体	铸铁、球墨铸铁、碳钢、不锈钢
蝶板	铸铁、球墨铸铁、碳钢、不锈钢、碳钢完全包覆橡胶或氟塑料
阀杆	碳钢镀镍磷、不锈钢
阀座密封圈	天然胶NR、氯丁胶CR、丁腈胶NBR、三元乙丙胶EPDM、氟橡胶FKM
手柄	铝合金、碳钢

压力等级：PN（MPa） 1.0 1.6

七、测试

衬里层：电火花检测
试验与检验按GB/T13927标准
公称压力：PN（MPa）
阀体：PN×1.5
密封：PN×1.1

八、电动法兰软密封蝶阀主要尺寸参数

公称通径 DN	公称压力 MPa	工作压力 MPa	L mm	D mm	D1 mm	n-Φd mm	H1 mm	H2 mm	S mm	H3 mm	质量 Kg/kilos
40	1.6 1.0	1.6 1.0	33	150	110	4-18	55	100	235	27	2
50			43	165	125	4-18	64	120	235	27	2.5
65			46	185	145	4-18	80	120	235	27	4.5
80			46	200	160	8-18	112	130	265	27	5.5
100			52	220	180	8-18	90	145	265	27	6.5
125			56	250	210	8-18	112	160	365	32	11.5
150			56	285	240	8-22	135	175	365	32	13.5
