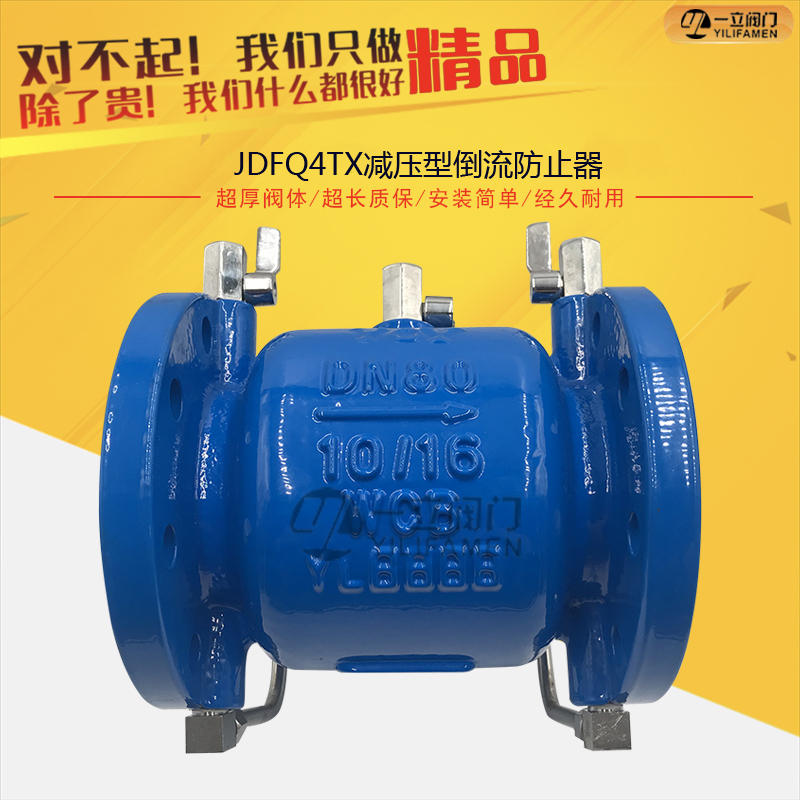

JDFQ4TX减压型倒流防止器

  • 一、 概述 JDFQ4TX 低阻力倒流防止器在供水管道,倒流防止器作为自来水供水水质安全的有效设施,在国外一些发达国家已经被广泛应用,在我国,随着城市建设的快速发展,人民生活水
  • 咨询热线:0577-67313796
  • 产品详情


一、 概述



JDFQ4TX低阻力倒流防止器在供水管道,倒流防止器作为自来水供水水质安全的有效设施,在国外一些发达国家已经被广泛应用,在我国,随着城市建设的快速发展,人民生活水平的提高,人们对自来水水质要求不断提高。管道倒流防止器也大量推广使用,《建筑给水排水设计规范》等国家标准中强制性规定了“倒流防止器”的设置场合及其阻力性能的要求。

我公司在消化吸收国内外防倒流先进技术的基础上,经过不断研制,采用了全新的控制技术,成功开发了新一代低阻力倒流防止器,该产品具有隔断安全性和较低的水头损失及体积小。解决了一般倒流防止器隔断安全性与阻力性能不能同时提高的大难题。可广泛使用在各类建筑、消防、工矿、医院、园林、水处理等系统中的给水管网需要防止倒流污染的场合。产品达到国内先进水平 。

二、产品结构

低阻力倒流防止器结构如图3,由整体直通式的主阀体、进口端(第一级)止回阀瓣、进口阀座、出口端(第二级)止回阀瓣、出口阀座、复位弹簧、连杆、辅助弹簧及排水器等组成。
主阀内腔分成进口腔、出口腔、中间腔和控制内腔四个腔;控制内腔与出口腔相通;在控制内腔内设置有进口端止回阀瓣及主推弹簧;在出口腔内设置有出口端的止回阀瓣,并通过辅助弹簧、连杆与进口端的止回阀瓣柔性相连。

三、工作原理

低阻力倒流防止器由一个双级止回装置的主阀和**式排水器两部分组成,双止回装置的主阀被设计成等截面流道和一体式结构,阀内设置有进口止回装置和出口止回装置,两个止回装置的阀瓣与阀座的关闭密封力均来自出口段与进口段的压力差,在关闭后,进、出口两端存有正常压力的情况下,具有自密封的功能,都能确保中间腔内的压力为零,在进出口段之间形成空气隔断;两个阀瓣由一根连杆和辅助弹簧进行柔性连接而联动,两个阀瓣仅靠一根主推弹簧复位,该主推弹簧不需要承担阀瓣与阀座的密封力和压差力,只克服阀瓣关闭运动时的摩擦力和自重,可以设计得较软,所以该主阀一方面可以确保关闭时的空气隔断,另一方面可以有效地减少开启后的水头损失。

**式排水器为活塞式排水器,设置于主阀中间腔的外侧,其进口端与主阀中间腔相通,出口端与大气相通。控制部份分别与主阀的进口和出口连接;当主阀开启通水时,进口压力大于出口压力即P1>P3,推动排水器进口带密封座的活塞运动,进口活塞的密封座密封排水器阀座,排水器自动关闭;当主阀止回关闭后,出口压力大于进口压力即P1≤P3, 推动排水器出口活塞运动,通过活塞连杆带动进口带密封座的活塞运动,进口活塞的密封座离开排水器阀座,使排水器自动开启,将主阀中间腔内的介质排空,形成空气隔断,排水器一直保持全开状态,并维持最大的排水排污能力,一旦发生泄漏,所渗漏的介质可以直接流出阀外。 所以排水器可以设计得相对较小。

低阻力倒流防止器是利用水力控制的原理,采用与减压型倒流防止器完全不同的控制方式,既可确保以空气隔断形式存在的最高等级的隔断安全性,又可有效地降低水头损失,在流速V=2m/s时,水头损失h=2~3m;外形尺寸较小,可以水平或垂直安装,基本上达到了理想倒流防止器的要求

(1)开启状态
正向流动,进口止回和出口止回装置开启,介质从进口端流经进口止回阀瓣口、中间腔、出口止回阀瓣口,流向出口端;此时,进口压力P1>中间腔的压力P2>出口压力P3,使排水器关闭;当管道中的流速V=2米/秒时,流经该阀的压力损失h约为2-3米水柱。
(2)关闭状态
当P3≥P1时,排水阀完全打开,进口止回和出口止回装置关闭,使主阀的中间腔与大气相通,自动排水阀维持最大排泄能力;由于本阀的新颖的自密封结构,即使管道中进出口压力P1和P3同时较高,都能使中间腔压力P2=0,并与进出口腔之间保持最大压差的可靠密封,并形成最大压差的空气隔断,彻底阻断了下游介质的倒流污染管道。
(3)渗漏防污性
由于本阀的特殊设计,在主阀关闭后,P3>P1时,即使主阀的两级密封装置单一或同时渗漏,以及其他任一密封件损坏而漏水,都能将所泄漏的介质均流向中腔,通过排水阀迅速排出阀外,绝对不会倒流污染到进口端。
(4)防虹吸回流
当进口压力P1突然变小,甚至为零或负压时,排水阀会瞬间开启并排空,由于本阀的特殊设计,进口止回阀阀瓣的止回密封力主要感应出口压力P3,即使中间腔的压力P2为零,也可确保在进口失压时的密封性能,不会产生虹吸倒流现象。
四、低阻力倒流防止器主要性能指标

规格

DN50-DN300

公称压力

PN1.0-PN1.6

开启压力

≤0.03MPa

局部水头损失

≤0.03MPa

适用介质

适用温度

≤80℃

五、低阻力倒流防止器技术特点

1、压力损失小、阻力低: 在流速2米/秒时,该阀的压力损失小于3mHg

2、性能可靠性高。由于两个止回装置的阀辨与阀座密封力均以自力式感应出口压力实现,使其止回时的密封力大大增强,密封可靠。即使两密封副被破坏,其渗漏量也很少,而且很快就由排水器及时排出,确保饮用水的安全。

3、重量轻,结构只有同类产品的30%。

4、维护简便、可水平安装、也可垂直安装。

六、低阻力倒流防止器的使用场合

低阻力倒流防止器主要用于市政供水管网与用户管网之间,或者生活水与消防水、空调水、绿化水等不同水质系统之间的有效隔断;主要功能是在阀门关闭后,存在各种可能的内泄漏时,防止出口端水质较差的介质渗漏到水质较好的进口端,避免回流污染,应设有内泄漏感应及排污引流装置。

七、安装和维护保养:

1、为了安装和检修方便,确保倒流防止器的正常使用,在倒流防止器之前应设置控制阀门和过滤器,在倒流防止器之后应设置伸缩器(或软接头)和控制阀门。

2、倒流防止器的排水器的排水出口需另外安装引流管,引至集水井的正上方≥100mm处,其间不得设置可能阻断介质流动的阀门;集水井的排污口径大小应能保证排水通畅。

3、为了便于日常检测和维护,低阻力倒流防止器应尽可能避免设置在室外阴井内,最好设置在室内,并留有足够空间,一般下沿≥300mm,便于安装检修。

4、低阻力倒流防止器可水平与垂直安装,管道介质流向应与主阀阀体上箭头方向一致。主阀上的检验小球阀可对外,便于检测。

5、安装前必须对管网进行彻底清除,并定期将过滤器中的过滤网进行清洗。

一、LHS743X低阻力倒流防止器特点:

①由前后两个止回阀和中间自动排水器组成。

②在前后止回阀产生渗漏时,能够自动排水,阻断回流,严格防止回流污染,保护上游管道内的水质。

③超低水损、节能显著:水头损失小于0.04Mpa;

④空气隔断、自动排水:在回流状态发生时,主阀关闭时,排水器自动开启、中间腔泄压为零,主阀的上下游之间实现空气隔断或零压隔断,隔断性能安全可靠。

⑤节地节材、安装灵活:外形小、自重轻,结构长度仅为现有同类产品的30%;可以水平或垂直安装.



二、LHS743X低阻力倒流防止器主要性能规范:

A、正向通水:

进口压力大于出口压力时,两个止回阀瓣开启,排水器关闭。在2m/s流速时,流通水损小于0.04Mpa.



B、反向关闭:

进口压力小于等于出口压力时,两个止回阀瓣关闭,排水器开启。

如果没有垃圾卡阻,两个止回阀瓣密封关闭,排水器出口不排水,中间腔与大气相通,中间腔压力为零。

C、防止回流污染:



进口压力小于出口压力时,两个止回阀瓣处于关闭状态,排水器处于开启状态如果其中一个或两个止回阀瓣的阀口有垃圾卡阻,产生渗漏,所漏介质均流向中间腔,经过排水器直接排出阀外,防止对进口端的回流污染。



注:P1为进口端压力,P2为中间腔压力,P3为出口压力。



企业03年开发、研制、生产的专利产品“低阻力倒流防止器”是吸收国内外产品技术基础上的创新产品,是对控制阀的一次突破性变革。它将是阀结构直流管道式,并对阀瓣启闭件进行了专利发明设计及专利涉及改进,使其具有噪音小、流阻低、运行平稳灵敏、安装维护方便、使用寿命长等显著特点,。产品经预防医学研究院检验,其卫生指标完全符合国家“生活引用水卫生规范”的要求,深受各地自来水公司的欢迎。



三、LHS743X低阻力倒流防止器主要材料

序号

零件名称

材料名称

1

阀 体

HT200

QT450

WCB

CF8

CF8M

2

球 阀

304

316

3

阀 盖

HT200

QT450

WCB

CF8

CF8M

4

内 件

不锈钢

不锈钢

不锈钢

304

316

5

排水器

不锈钢

不锈钢

不锈钢

CF8

CF8M







四、LHS743X低阻力倒流防止器主要尺寸:

型号

公称通径

外形尺寸

材质

压力等级

Mm

英寸

L

H

H1

全不锈钢

PN10

PN16



LHS711X

15

1/2

132

75

38

20

3/4

132

75

38

25

1

135

75

38

LHS712X

32

11/4

260

128

64

40

11/2

260

128

64

50

2

280

172

82

LHS743X

50

2

185

270

160

壳体:球墨铸铁

 或不锈钢

内件:不锈钢

65

21/2

210

286

166

80

3

225

310

176

100

4

250

335

195

150

6

340

410

235

200

8

400

466

266

LHS745X

65

21/2

320

330

190

壳体:球墨铸铁

内件:不锈钢

80

3

450

350

210

100

4

500

385

230

150

6

600

510

285

200

8

760

656

336

250

10

950

830

430

300

12

1070

980

510

350

14

1270

1000

600

400

16

1430

1250

680
