A41Y-16P不锈钢弹簧式安全阀

产品简介： 304不锈钢法兰式安全阀适用于工作温度200℃空气、氮氢混合气、水等介质的设备和管路上。马氏体钢、铁素体钢、奥氏体钢、奥氏体-铁素体（双相）不锈钢及沉淀硬化不锈

咨询热线：0577-67313796

产品详情

产品简介：
304不锈钢法兰式安全阀适用于工作温度≤200℃空气、氮氢混合气、水等介质的设备和管路上。马氏体钢、铁素体钢、奥氏体钢、奥氏体-铁素体（双相）不锈钢及沉淀硬化不锈钢等。安全阀出厂前，应逐台调整其开启压力到用户要求的整定值。若用户提出弹簧工作压力级，则按一般应按压力级的下限值调整出厂。
安全阀是封闭式系统的一种安全保护装置，它的启闭件受外力的作用下处于常闭状态，当封闭系统的介质压力升高，超过安全阀规定值时会自动开启，通过向系统外排放介质来减低系统压力防止系统内介质高压力对系统的破坏。安全阀属于自动阀类，主要用于锅炉、压力容器和空调、太阳能管道上，控制压力不超过规定值，对机器和设备运行起重要的保护作用。

304不锈钢法兰式安全阀产品详细资料：

A41Y-160、320型弹簧微启封闭式安全阀适用于工作温度≤200℃空气、氮氢混合气、水等介质的设备和管路上。A41Y-160P/320P、A41Y-160R/320R型适用于工作温度≤200℃有腐蚀性的气体或液体介质的设备和管路上，作为超压保护装置。

基本参数：

公称压力：PN1.6-60.0Mpa

工作温度：-400-450℃

公称通径：DN10-400mm

连接方式:法兰，螺纹，焊接

材质：304，316，304L，316L，SS316，WCB，CF3，CF8，铸钢，铸铁，球墨铸铁，锻钢，不锈钢，铜等。

主要零部件材料：

NO	零件名称	A41H-C/KA41Y-C材料	A41Y-P/KA41Y-P材料	A41Y-R/KA41Y-R材料
1	阀体	WCB	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
2	阀座	ZG2Cr13/1Cr18Ni9Ti	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
3	调节圈	ZG2Cr13/1Cr18Ni9Ti	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
4	阀瓣	2Cr13/1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
5	导向套	ZG2Cr13/1Cr18Ni9Ti	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
6	阀盖	ZG230-450	ZG230-450	ZG230-450
7	弹簧	50CrVA	50CrVA包覆氟塑料	50CrVA包覆氟塑料
8	阀杆	2Cr13	2Cr13	1Cr18Ni12Mo2Ti
9	调整螺杆	45	2Cr13	2Cr13
10	保护罩	ZG200-400	ZG200-400	ZG200-400
11	密封面材料	堆焊D507	堆焊Co基硬质合金

1.6-4.0MPa主要外形和连接尺寸：

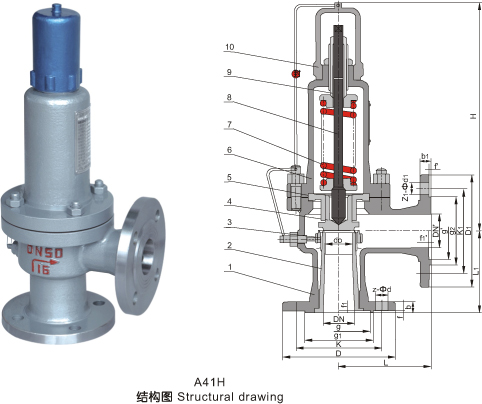

型号	公称通径	do	D	K	g	g1	b	f	f1	Z-ød	L	L1	H
A41H-16C A41Y-16P A41Y-16R KA41Y-16C KA41Y-16P	20	15	105	75		55	16	2		4-14	100	85	276
	25	20	115	85		65	16	2		4-14	100	85	276
	32	25	140	100		78	18	2		4-18	115	100	285
	40	32	150	110		85	18	3		4-18	120	110	292
	50	40	165	125		100	20	3		4-18	135	120	370
	65	50	185	145		120	20	3		4-18	140	130	375
	80	65	200	160		135	20	3		8-18	160	135	373
	100	80	220	180		155	22	3		8-18	170	160	513
	125	100	250	210		185	22	3		8-18	190	190	560
	150	125	285	240		210	24	3		8-23	205	195	570
	200	150	340	295		265	26	3		12-23	240	230	717
	250	200	405	355		320	30	3		12-26	350	320	940
	300	250	460	410		375	30	4		12-26	350	320	980
A41H-25 A41Y-25P A41Y-25R KA41Y-25 KA41Y-25P	20	15	105	75		55	16	2		4-14	100	85	276
	25	20	115	85		65	16	2		4-14	100	85	276
	32	25	140	100		78	18	2		4-18	115	100	285
	40	32	150	110		85	18	3		4-18	120	110	292
	50	40	165	125		100	20	3		4-18	135	120	370
	65	50	185	145		120	22	3		8-18	140	130	375
	80	65	200	160		135	24	3		8-18	160	135	373
	100	80	230	190		160	24	3		8-23	170	160	513
	125	100	270	220		188	28	3		8-26	190	190	560
	150	125	300	250		218	30	3		8-26	205	195	570
	200	150	360	310		278	34	3		12-26	240	230	717
	250	200	425	370		332	36	3		12-30	350	320	940
	300	250	485	430		390	40	4		16-30	350	320	980
A41H-40 A41Y-40P A41Y-40R KA41Y-40 KA41Y-40P	20	15	105	75	51	55	16	2	4	4-14	100	85	276
	25	20	115	85	58	65	16	2	4	4-14	100	85	276
	32	25	140	100	66	78	18	2	4	4-18	115	100	285
	40	32	150	110	76	85	18	3	4	4-18	120	110	292
	50	40	165	125	88	100	20	3	4	4-18	135	120	370
	65	50	185	145	110	120	22	3	4	8-18	140	130	375
	80	65	200	160	121	135	22	3	4	8-18	160	135	373
	100	80	235	190	150	160	24	3	4.5	8-23	170	160	513
	125	100	270	220	176	188	28	3	4.5	8-26	190	190	560
	150	125	300	250	204	218	30	3	4.5	8-26	205	195	570
	200	150	375	320	260	282	38	3	4.5	12-30	240	230	717
	250	200	450	385	313	345	42	3	4.5	12-34	350	320	940
	300	250	515	450	364	408	46	4	4.5	16-34	350	320	980

6.4-10MPa主要外形和连接尺寸：

型号	公称通径	do	D	K	g	g1	b	f	f1	Z-ød	L	L1	H
A41H-64 A41Y-64 A41Y-64P A41Y-64R	20	15	130	90	51	68	20	2	4	4-18	100	95	268
	25	20	140	100	58	78	22	2	4	4-18	100	95	268
	32	25	155	110	66	82	24	2	4	4-23	115	105	279
	40	32	170	125	76	95	24	3	4	4-23	135	115	330
	50	40	180	135	88	105	26	3	4	4-23	160	125	360
	65	50	205	160	110	130	28	3	4	8-23	175	160	503
	80	65	215	170	121	140	30	3	4	8-23	175	160	498
	100	80	250	200	150	168	32	3	4.5	8-26	190	180	530
	150	100	345	280	204	240	38	3	4.5	8-34	280	260	657
A41H-100 A41Y-100 A41Y-100P A41Y-100R	20	15	130	90	51	68	22	2	4	4-18	100	95	268
	25	20	140	100	58	78	24	2	4	4-18	100	95	268
	32	25	155	110	66	82	24	2	4	4-23	115	105	279
	40	32	170	125	76	95	26	3	4	4-23	135	115	330
	50	40	195	145	88	112	28	3	4	4-26	160	125	360
	65	50	220	170	110	138	32	3	4	8-26	175	160	503
	80	65	230	180	121	148	34	3	4	8-26	175	160	498
	100	80	265	210	150	172	38	3	4.5	8-30	190	180	530
	150	100	355	290	204	250	46	3	4.5	12-34	280	260	657

详细说明：

安全阀开启压力的调整

　　①安全阀出厂前，应逐台调整其开启压力到用户要求的整定值。若用户提出弹簧工作压力级，则按一般应按压力级的下限值调整出厂。

　　②使用者在将安全阀安装到被保护设备上之前或者在安装之前，必须在安装现场重新进行调整，以确保安全阀的整定压力值符合要求。

　　③在铭牌注明的弹簧工作压力级范围内，通过旋转调整螺杆改变弹簧压缩量，即可对开启压力进行调节。

　　④在旋转调整螺杆之前，应使阀进口压力降低到开启压力的 90%以下，以防止旋转调整螺杆时阀瓣被带动旋转，以致损伤密封面。

　　⑤为保证开启压力值准确，应使调整时的介质条件，如介质种类、温度等尽可能接近实际运行条件。介质种类改变，特别是当介质聚积态不同时（例如从液相变为气相），开启压力常有所变化。工作温度升高时，开启压力一般有所降低。故在常温下调整而用于高温时，常温下的整定压力值应略高于要求的开启压力值。高到什么程度与阀门结构和材质选用都有关系，应以制造厂的说明为根据。

　　⑥常规安全阀用于固定附加背压的场合，当在检验后调整开启压力时（此时背压为大气压），其整定值应为要求的开启压力值减去附加背压值。

304不锈钢法兰式安全阀排放和回座压力的调整

　　①调整阀门排放压力和回座压力，必须进行阀门达到全开启高度的动作试验，因此，只有在大容量的试验装置上或者在安全阀安装到被保护设备上之后才可能进行。其调整方法依阀门结构不同而不同。

　　②对于带反冲盘和阀座调节圈的结构，是利用阀座调节圈来进行调节。拧下调节圈固定螺钉，从露出的螺孔伸人一根细铁棍之类的工具，即可拨动调节圈上的轮齿，使调节圈左右转动。当使调节圈向左作逆时针方向旋转时，其位置升高，排放压力和回座压力都将有所降低。反之，当使调节圈向右作顺时针方向旋转时，其位置降低，排放压力和回座压力都将有所升高。每一次调整时，调节：圈转动的幅度不宜过大（一般转动数齿即可）。每次调整后都应将固定螺钉拧上，使其端部位于调节圈两齿之间的凹槽内，既能防止调节圈转动，又不对调节圈产生径向压力。为了安全起见，在拨动调节圈之前，应使安全阀进口压力适当降低（一般应低于开启压力的90%），以防止在调整时阀门突然开启，造成事故。

　　③对于具有上、下调节圈（导向套和阀座上各有一个调节圈）的结构，其调整要复杂一些。阀座调节圈用来改变阀瓣与调节圈之间通道的大小，从而改变阀门初始开启时压力在阀瓣与调节圈之间腔室内积聚程度的大小。当升高阀座调节圈时，压力积聚的程度增大，从而使阀门比例开启的阶段减小而较快地达到突然的急速开启。因此，升高阀座调节圈能使排放压力有所降低。应当注意的是，阀座调节圈亦不可升高到过分接近阀瓣。那样，密封面处的泄漏就可能导致阀门过早地突然开启，但由于此时介质压力还不足以将阀瓣保持在开启位置，阀瓣随即又关闭，于是阀门发生频跳。阀座调：《圈主要用来缩小阀门比例，开启的阶段和调节排放压力，同时也对回座压力有所影响。

　　上调节圈用来改变流动介质在阀瓣下侧反射后折转的角度，从而改变流体作用力的大小，以此来调节回座压力。升高上调节圈时，折转角减小，流体作用力随之减小，从而使回座压力增高。反之，当降低上调节圈时，回座压力降低。当然，上调节圈在改变回座压力的同时，也影响到排放压力，即升高上调节圈使排放压力有所升高，降低上调节圈使排放压力有所降低，但其影响程度不如回座压力那样明显。
